Como passar cabos por baixo da mesa

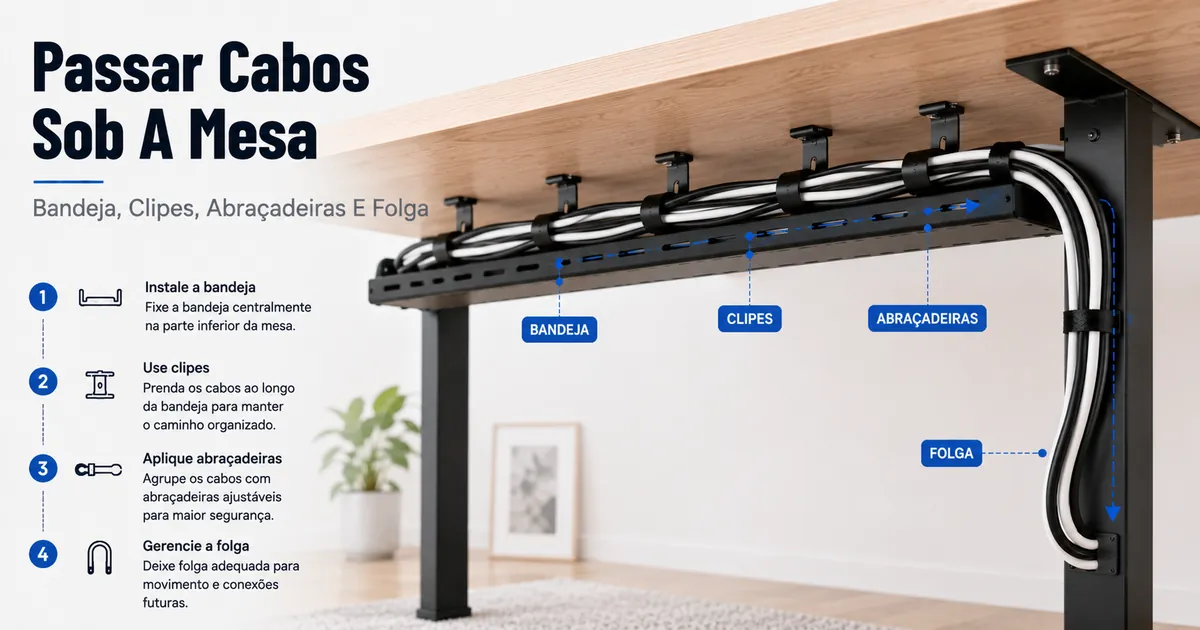

Passar cabos por baixo da mesa começa com a criação de um percurso com suporte que mantenha os cabos acessíveis e permita folga adequada para a configuração da mesa. Um sistema de gerenciamento de cabos para mesa pode funcionar de forma mais eficaz quando cada cabo segue um percurso planejado em vez de cruzar aleatoriamente. O princípio central da passagem de cabos é sustentar os cabos ao longo de um percurso definido na parte inferior da mesa.

Passar cabos por baixo da mesa é o processo de guiar cabos de energia, dados e periféricos por um percurso estruturado sob a mesa usando componentes de suporte como bandeja para cabos, presilhas para cabos ou capa para cabos. Em um sistema de gerenciamento de cabos para mesa, o objetivo é equilibrar suporte, acesso e ajustes futuros dos cabos, em vez de simplesmente escondê-los da vista. Os percursos dos cabos devem permanecer acessíveis quando houver troca de equipamentos ou necessidade de manutenção. Para uma visão geral do contexto do sistema, consulte o desk cable management system hub.

Cabos emaranhados, cabos pendurados e cabos soltos geralmente surgem quando o percurso não é planejado antes de fixar os cabos. Um percurso que separe grupos de cabos, preserve folga e sustente a passagem dos cabos na parte inferior da mesa pode reduzir retrabalhos futuros. A colocação de cabos de energia pode exigir um percurso diferente dos cabos de dados ou periféricos quando as necessidades de acesso ou manutenção diferirem. Compreender essas variáveis de passagem prepara a base para os fundamentos de passagem que serão apresentados a seguir.

Se a configuração incluir cabos de monitor, um cabo de energia do piso até a mesa ou uma mesa fixa com espaço limitado na parte inferior, o percurso pode precisar de ajustes. O posicionamento da bandeja para cabos, das presilhas para cabos e da capa para cabos pode variar conforme a carga de cabos, a localização dos dispositivos e os pontos de acesso à energia. O objetivo da passagem continua o mesmo: manter os cabos apoiados, acessíveis e sem aperto excessivo, seguindo um percurso claro.

Fundamentos da Passagem de Cabos por Baixo da Mesa

A passagem de cabos por baixo da mesa é o processo de guiar um cabo desde os pontos dos dispositivos ao longo de um percurso definido na parte inferior da mesa, mantendo suporte, acesso e folga. O objetivo é criar um percurso que permaneça organizado, acessível e adaptável conforme as necessidades de equipamentos ou cabos mudam. Percurso, suporte, acesso e folga são as variáveis básicas que determinam como funciona a passagem de cabos por baixo da mesa.

Os fundamentos da passagem de cabos por baixo da mesa são mais fáceis de entender quando o percurso dos cabos é visto como uma rota que move os cabos dos pontos dos dispositivos para a parte inferior da mesa. O diagrama abaixo esclarece como o cabo percorre os pontos de suporte enquanto preserva o acesso e uma área de folga controlada.

A passagem de cabos por baixo da mesa funciona porque cada cabo recebe uma posição, é sustentado ao longo de seu percurso e tem folga suficiente para movimentação ou ajustes futuros. Uma bandeja para cabos e presilhas para cabos podem ajudar a manter o suporte dos cabos, mas não substituem a lógica da passagem em si. Quando suporte e acesso são planejados juntos, os cabos podem ficar mais fáceis de alcançar e menos propensos a desenvolver embaraços ou criar problemas de segurança evitáveis. O posicionamento real depende das localizações dos dispositivos, do espaço na parte inferior da mesa e dos requisitos de acesso.

A passagem de cabos por baixo da mesa é frequentemente confundida com esconder cabos visíveis, mas os objetivos são diferentes. Passar cabos foca no percurso, suporte, acesso e folga, enquanto esconder fios visíveis foca na aparência. Compreender essa distinção prepara o próximo estágio do planejamento do percurso.

Planeje o Percurso dos Cabos Antes de Fixá-los

O planejamento do percurso dos cabos deve acontecer antes de fixá-los, pois alterações no percurso são mais fáceis de fazer antes que os cabos sejam amarrados, presos com presilhas, encapados ou colocados em uma bandeja. Um percurso de cabos deve considerar onde os cabos começam, onde precisam terminar e como permanecerão acessíveis depois. A principal estrutura de decisão é origem, destino, trajeto de curvatura, alça de folga e necessidades de acesso.

Se a posição do dispositivo, a localização da tomada ou o formato da mesa mudar, o percurso dos cabos pode exigir uma escolha de rota diferente. Um plano de passagem adequado para uma disposição de mesa pode não fornecer o mesmo acesso ou folga em outra configuração. A posição da régua de energia e a carga de cabos também podem influenciar o posicionamento no espaço inferior e afetar os pontos de manutenção acessíveis. Essas condições fornecem a base para a lista de verificação abaixo.

Planeje o percurso dos cabos antes de fixá-los, verificando as condições do percurso antes de qualquer ação de fixação. A lista de verificação separa critérios relacionados ao posicionamento de condições que influenciam a folga e o acesso futuro.

• A origem e o destino dos cabos determinam o percurso geral e influenciam as decisões de posicionamento.
• O trajeto de curvatura afeta como a disposição dos cabos contorna estruturas da mesa, equipamentos e obstáculos.
• A localização da tomada e a posição da régua de energia influenciam a direção do percurso e as escolhas de agrupamento de cabos.
• A carga de cabos pode afetar como os cabos são distribuídos ao longo do percurso e nas áreas de manutenção.
• Uma alça de folga fornece folga controlada que pode ajudar a acomodar futuros movimentos de equipamentos.
• Pontos de manutenção acessíveis ajudam a preservar o acesso sem exigir grandes alterações no percurso.

Para critérios adicionais de planejamento de percurso, veja como plan cable routes before installation. Cada condição verificada oferece suporte a uma decisão de passagem mais informada antes de fixar os cabos.

Uma mesa fixa, um braço para monitor ou um percurso do piso até a mesa podem alterar as condições de passagem, pois os requisitos de movimento e folga dos cabos podem ser diferentes. Nessas situações, a escolha do percurso deve considerar as posições variáveis dos cabos e as necessidades contínuas de acesso. Aplique a mesma lista de verificação de planejamento, ajustando para a condição específica da mesa.

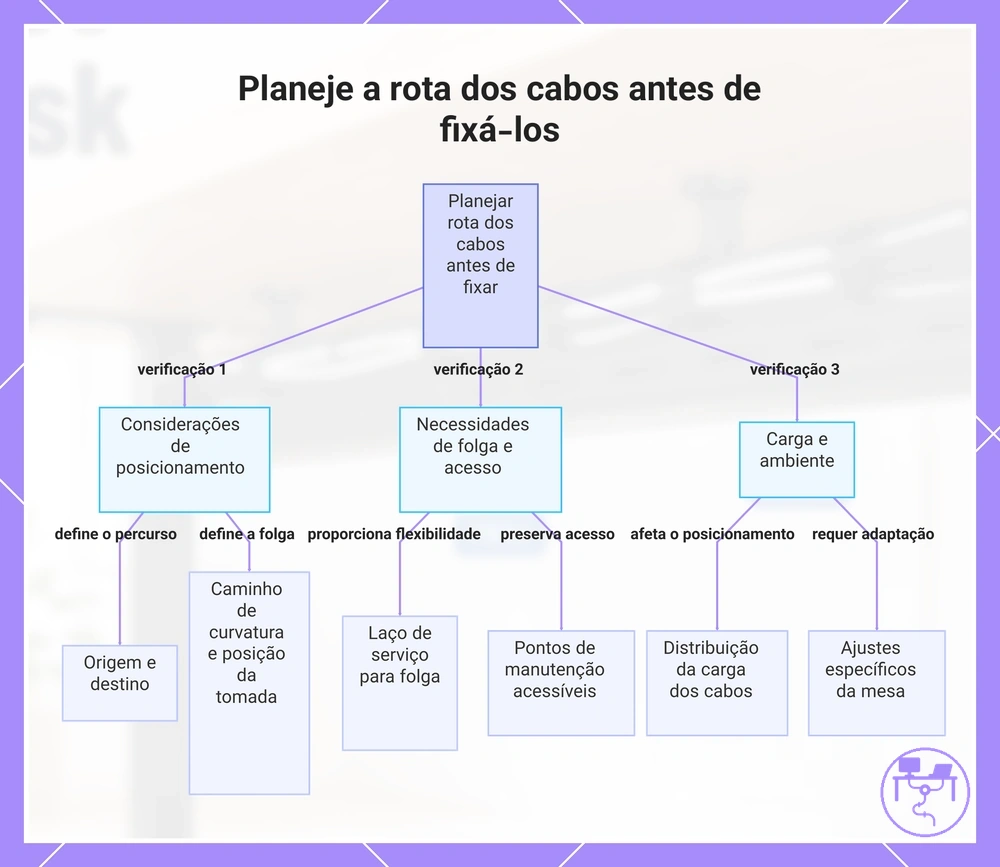

Este gráfico mostra os principais critérios de planejamento a verificar antes de fixar cabos, incluindo posicionamento, acesso para folga e condições de carga.

Mapeie os Percursos dos Cabos dos Dispositivos até a Parte Inferior da Mesa

Mapeie os percursos dos cabos dos dispositivos até a parte inferior da mesa traçando cada dispositivo ou periférico desde a fonte do cabo até o ponto onde o cabo se junta ao percurso na parte inferior da mesa. Registre o percurso do cabo antes de escolher um ponto de fixação ou fixar o cabo. Trace cada cabo da fonte até o ponto inferior.

Se vários dispositivos compartilharem um percurso, agrupe os cabos por função e necessidade de acesso em vez de traçar cada cabo individualmente. Um cabo de monitor, um cabo de energia e um cabo de dados podem seguir percursos diferentes na parte inferior quando os requisitos de acesso diferem. Cada grupo de cabos deve se conectar a um ponto de fixação que suporte o percurso inferior pretendido e a necessidade de acesso futuro.

• Fonte do cabo do monitor → percurso na parte inferior próximo à área do display → ponto de fixação próximo ao percurso do display → necessidade de acesso para ajuste do display.
• Fonte do cabo de energia → percurso na parte inferior próximo ao percurso de energia → ponto de fixação próximo à área de energia → necessidade de acesso para alterações ou manutenção de energia.
• Fonte do cabo de dados → percurso na parte inferior ao longo do percurso de dados → ponto de fixação próximo ao percurso do dispositivo → necessidade de acesso para reconexão ou atualizações.
• Grupo de cabos compartilhado → percurso de cabos combinado em direção a um ponto de suporte na parte inferior da mesa → ponto de fixação próximo à transição do percurso → necessidade de acesso para mudanças futuras.

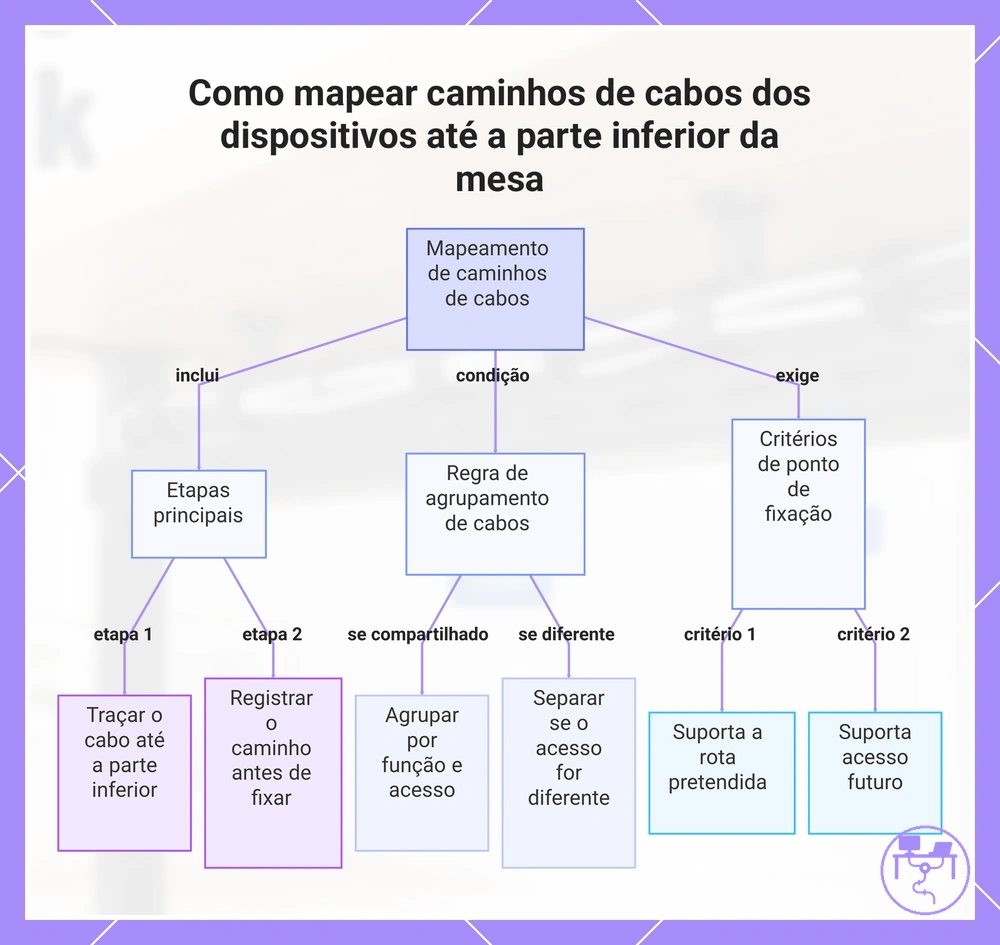

Este gráfico mostra as principais etapas, a regra de agrupamento e os critérios de ponto de fixação para mapear caminhos de cabos dos dispositivos até a parte inferior da mesa.

Separe os Percursos de Cabos de Energia, Dados e Periféricos

Separe os percursos de cabos de energia, dados e periféricos quando diferentes tipos de cabo exigirem diferentes necessidades de manuseio ou requisitos de acesso. Um percurso de cabos compartilhado pode ser adequado em algumas configurações, mas a separação pode ajudar quando o agrupamento de cabos contribui para calor, tensão ou dificuldades de manutenção. Os principais motivos são segurança, acesso e manutenção.

Feixes de cabos mistos podem se tornar mais difíceis de gerenciar quando um cabo de energia, um cabo de dados e um cabo periférico exigem condições de passagem diferentes. Um cabo de energia pode seguir um percurso de cabos diferente do de um cabo de dados quando as necessidades de acesso ou o movimento dos cabos diferem. A separação também pode facilitar a identificação de cabos individuais durante a manutenção e ajudar a preservar a folga onde necessário. Use a separação como uma decisão de passagem baseada no tipo de cabo e na condição de manuseio, em vez de uma regra universal.

Cuidado: Considere o tipo de cabo, o suporte e a folga antes de agrupar vários percursos de cabos em um único feixe.

• Cabo de energia → passado próximo a um adaptador ou agrupamento denso de cabos → pode se beneficiar da separação quando calor ou tensão se tornarem uma preocupação.
• Cabo de dados → exige acesso regular ou reconexão → a separação pode simplificar a manutenção e o rastreamento de cabos.
• Cabo periférico → sujeito a mudanças ou movimentação de dispositivos → a separação pode ajudar a preservar o acesso e reduzir a tensão no cabo.
• Feixe misto → suporte limitado ou folga restrita → a separação pode ajudar a reduzir confusões relacionadas à manutenção durante o serviço.

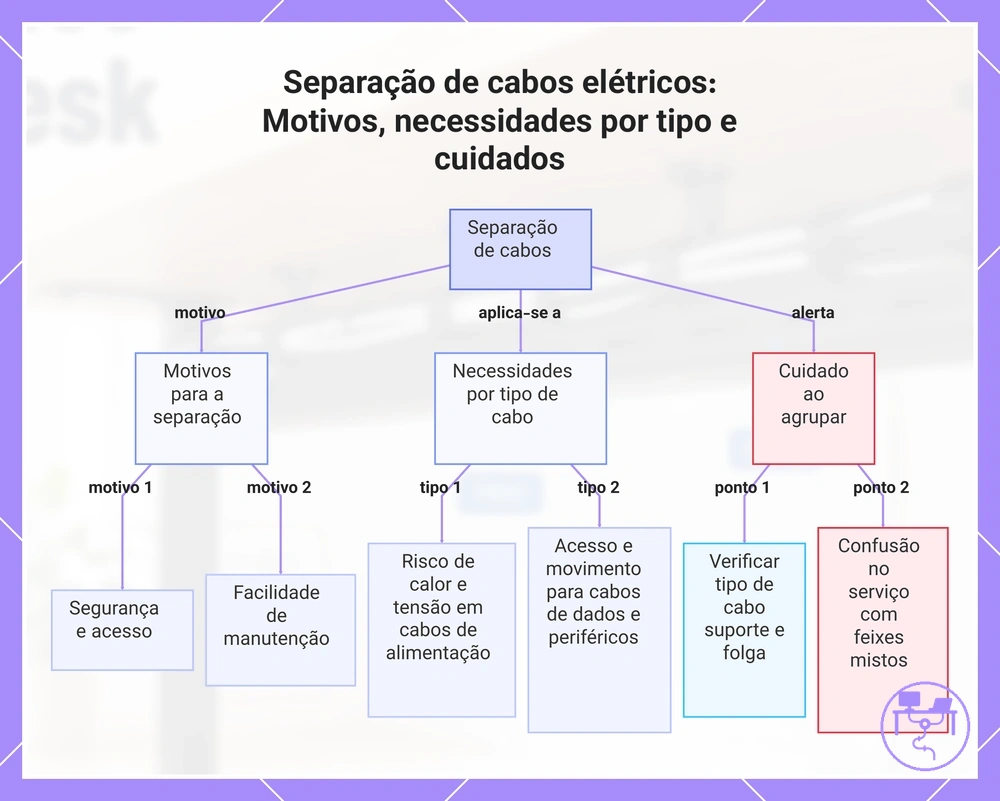

Este gráfico explica os principais motivos, considerações por tipo de cabo e o cuidado ao agrupar ao separar cabos de alimentação, dados e periféricos.

Escolha o Hardware de Passagem para o Percurso Principal de Cabos

O hardware de passagem deve corresponder à função do percurso principal de cabos, em vez de servir como um organizador genérico de cabos. Diferentes tipos de hardware oferecem suporte a diferentes resultados de passagem, níveis de acesso e condições de montagem. Escolha o hardware de passagem para o percurso principal de cabos combinando o hardware com a carga de cabos, o nível de acesso e a direção do percurso.

O hardware de passagem inclui categorias como bandeja para cabos, canaleta J, presilhas, braçadeiras e capa para cabos. Uma bandeja para cabos e uma canaleta J são comumente usadas para suportar um percurso horizontal ao longo da parte inferior da mesa, enquanto presilhas e braçadeiras focam no posicionamento ou agrupamento de cabos. Uma capa para cabos agrupa cabos em um único feixe, mas pode oferecer um nível de acesso diferente do hardware de suporte aberto. A tabela de comparação abaixo destaca como cada categoria difere por função de passagem, nível de acesso e carga de cabos, e a imagem compara o hardware por função de passagem e posicionamento inferior.

Tipo de hardware	Função na passagem	Nível de acesso	Condição ideal	Atenção
Bandeja para cabos	Suportar um percurso principal de cabos	Alto	Carga de cabos moderada a alta com acesso frequente	Requer espaço de montagem adequado
Canaleta J	Guiar um percurso horizontal	Moderado	Passagem estruturada na parte inferior com cabos contidos	O acesso pode depender do design da canaleta
Presilhas	Posicionar cabos individuais	Alto	Carga leve de cabos e controle de percurso	Menos adequadas para percursos de cabos agrupados
Braçadeiras	Agrupar cabos juntos	Moderado	Agrupamento de cabos e organização do percurso	Podem reduzir a removibilidade se usadas em excesso
Capa para cabos	Agrupar vários cabos	Moderado	Cabos agrupados que seguem o mesmo percurso	O acesso a cabos individuais pode ser reduzido

Comparações em tabela ajudam a identificar qual atributo do hardware corresponde ao objetivo de passagem, sem transformar a seleção de hardware em um exercício de comparação de produtos. Para uma comparação mais ampla de categorias de hardware, veja routing with trays raceways sleeves and clips.

Os detalhes de instalação vêm depois que o tipo de hardware foi selecionado, pois os métodos de montagem variam conforme a superfície inferior e o ajuste do hardware. Esta seção foca nos atributos de seleção, em vez de procedimentos de instalação. Para orientação de instalação, veja install cable routing hardware.

Bandejas e Canaletas J para Passagem Horizontal

Uma bandeja ou canaleta J pode ser adequada para passagem horizontal quando os cabos precisam de suporte ao longo da borda traseira ou da parte inferior de uma mesa. Uma bandeja pode ser adequada para um feixe maior de cabos quando a capacidade e o acesso aberto aos cabos são prioridades, enquanto uma canaleta J pode ser adequada para um percurso horizontal contido onde a visibilidade dos cabos é uma preocupação secundária. Ambas seguram os cabos, mas diferem em abertura, capacidade e acesso aos cabos para o caso de uso de passagem horizontal.

Os designs de bandejas e canaletas J suportam a mesma direção de passagem, mas usam abordagens diferentes para o gerenciamento de cabos. Uma bandeja normalmente oferece maior abertura e pode simplificar o acesso aos cabos quando são esperadas alterações ou manutenção, enquanto uma canaleta J pode criar um percurso mais contido ao longo da superfície de montagem. A troca local é que maior abertura pode melhorar o acesso, enquanto uma canaleta mais fechada pode reduzir a visibilidade, mas pode aumentar a dificuldade de manutenção.

Adequação da bandeja	Adequação da canaleta J
Capacidade: Pode ser adequada para um feixe maior de cabos quando a carga de cabos aumenta.	Capacidade: Pode ser adequada para um percurso horizontal moderado com um percurso de cabos contido.
Acesso: O acesso aberto aos cabos pode simplificar alterações e manutenção de cabos.	Acesso: O acesso aos cabos pode depender do formato e posicionamento da canaleta.
Superfície de montagem: Geralmente abrange uma área maior da parte inferior da mesa.	Superfície de montagem: Geralmente segue uma seção definida da parte inferior da mesa.
Visibilidade dos cabos: Maior abertura pode deixar os cabos mais visíveis.	Visibilidade dos cabos: Um design de canaleta pode reduzir a visibilidade dos cabos ao longo do percurso.

Presilhas, Braçadeiras e Capas para Cabos no Agrupamento de Cabos

Presilhas, braçadeiras e capas para cabos auxiliam no agrupamento após a escolha do percurso principal. Esses acessórios ajudam a organizar um grupo de cabos, gerenciar o alívio de tensão e influenciar o acesso sem alterar a rota primária. A função deles é apoiar o agrupamento e o controle do feixe, em vez de fornecer suporte à rota principal.

A escolha do acessório depende da aderência, removibilidade, tamanho do feixe e requisitos de acesso. Presilhas podem ser adequadas para grupos de cabos que precisam de acesso frequente, enquanto braçadeiras podem ser adequadas para feixes maiores quando o agrupamento controlado é necessário. Capas para cabos podem ajudar a manter um grupo de cabos unido por organização visual, enquanto o acesso para manutenção pode depender de quão firmemente os cabos estão agrupados. A troca prática envolve equilibrar aderência, removibilidade e acesso.

• Presilhas: Podem fornecer aderência local ao longo da parte inferior, permitindo acesso e reposicionamento relativamente fáceis de cabos individuais.
• Braçadeiras: Podem segurar um feixe maior e oferecer suporte ao alívio de tensão, mas a removibilidade pode diminuir quando apertadas mais do que o necessário.
• Capas para cabos: Podem agrupar vários cabos em um único feixe para organização visual, embora o acesso a cabos individuais possa exigir esforço adicional durante a manutenção.
• Tiras ou braçadeiras reutilizáveis: Podem ser adequadas para grupos de cabos que exigem ajustes repetidos, pois a removibilidade é uma prioridade maior.

Passar cabos ao longo da parte inferior da mesa

Passe os cabos ao longo da parte inferior da mesa seguindo o percurso planejado, agrupando os cabos em um feixe e apoiando o percurso com presilhas ou uma bandeja onde necessário. O objetivo é manter o percurso dos cabos organizado, preservando a folga, o raio de curvatura e o acesso futuro. A sequência de ações é: seleção do ponto de ancoragem, passagem dos cabos, posicionamento do suporte, gerenciamento da folga e verificação do acesso.

Se o percurso planejado já estiver alinhado com o hardware selecionado, o feixe de cabos pode passar de um percurso planejado para um percurso inferior com suporte sem alterar o layout. Um percurso com bandeja pode ser adequado para um feixe maior de cabos, enquanto um percurso com presilhas pode ser adequado para cabos que exigem acesso mais direto. As etapas abaixo demonstram como passar de um percurso planejado para um percurso de cabos fixado.

Passe os cabos ao longo da parte inferior da mesa usando o diagrama abaixo para identificar o ponto de ancoragem, o trajeto do feixe de cabos, os locais de suporte, a folga e a verificação final de acesso.

1. Selecione o primeiro ponto de ancoragem ao longo da parte inferior da mesa; se o percurso dos cabos começar perto de um grupo de dispositivos, use esse local como referência inicial para que o feixe de cabos siga um percurso definido.
2. Guie o feixe de cabos ao longo do percurso planejado; quando presilhas ou uma bandeja estiverem alinhadas com o percurso, o percurso de cabos pode permanecer apoiado e mais fácil de organizar.
3. Mantenha um espaçamento de fixação que corresponda à carga de cabos e ao formato do percurso; quando os pontos de suporte são distribuídos adequadamente, o feixe de cabos pode permanecer mais estável ao longo da parte inferior.
4. Deixe uma folga perto de dispositivos ou pontos de movimentação; quando a posição do equipamento mudar, o percurso dos cabos pode se adaptar com menos tensão.
5. Verifique o raio de curvatura nas curvas e transições; quando as curvas são graduais, os cabos podem ser mais fáceis de gerenciar e acessar posteriormente.
6. Faça uma verificação de acesso ao longo de todo o percurso; quando conectores, pontos de ajuste e manutenção permanecerem acessíveis, o percurso de cabos pode ser mais fácil de modificar sem reconfigurar seções importantes.

A passagem de cabos foca no percurso e na sequência de suporte, em vez de detalhes de instalação do hardware. Faça uma verificação final confirmando que o feixe de cabos ainda tem acesso adequado, folga e flexibilidade de curvatura após a passagem. Finalize com a verificação de acesso, folga e tensão.

Fixar Cabos Sem Bloquear o Acesso

Fixe os cabos apoiando-os em cada ponto de fixação, mantendo o acesso a portas, plugues e adaptadores disponível para futuras alterações ou manutenção. A pressão em um ponto de fixação e o espaçamento entre pontos de suporte podem variar conforme a espessura do cabo, o tipo de cabo e as necessidades de acesso. O suporte do cabo pode reduzir a flacidez, mas o suporte não deve bloquear o acesso.

As decisões sobre pontos de fixação dependem dos requisitos de pressão, espaçamento e acesso para soltura. Se presilhas ou braçadeiras aplicarem mais pressão do que o necessário, portas, plugues ou adaptadores podem se tornar mais difíceis de alcançar quando ocorrerem trocas de equipamentos. Antes de apertar um ponto de suporte, verifique se o acesso para soltura permanece disponível e conclua a verificação de acesso para soltura.

• Confirme que as portas permanecem acessíveis sem remover vários pontos de suporte.
• Verifique se os plugues podem ser desconectados quando necessário sem pressão excessiva no cabo.
• Assegure que os adaptadores permaneçam acessíveis após os cabos serem fixados.
• Garanta que presilhas ou braçadeiras ainda permitam acesso para soltura durante manutenção futura.

Passar Cabos do Piso à Mesa

Um percurso de cabos do piso à mesa deve ir da posição da tomada ou do percurso de cabos no chão até a parte inferior da mesa com suporte antes de chegar ao ponto de entrada. O percurso deve evitar cabos soltos em áreas de circulação e não deve puxar firmemente contra plugues ou adaptadores. Os riscos locais são perigo de tropeço, tensão e falta de folga.

Se a posição da tomada estiver no chão ou na parede abaixo da mesa, o suporte vertical deve guiar o cabo para cima antes que o cabo chegue ao ponto de entrada na mesa. Uma mesa fixa pode precisar apenas de um percurso vertical estável, enquanto uma mesa com altura ajustável pode precisar de mais alcance de movimento antes que o cabo chegue à parte inferior. O ponto de entrada deve ser colocado onde o cabo possa virar em direção ao percurso inferior sem criar tensão.

• Identifique a posição da tomada; se o cabo começar perto de uma área de circulação, direcione o percurso de cabos do piso à mesa para longe do tráfego de pedestres para reduzir o risco de tropeço.
• Adicione suporte vertical onde o cabo sobe; quando o cabo é sustentado para cima, o emaranhado visível perto do chão pode ser reduzido.
• Deixe uma alça de folga perto do ponto de transição; quando a mesa ou o dispositivo se mover, o cabo pode se movimentar com menos tensão.
• Escolha o ponto de entrada sob a mesa; se o cabo entrar perto do percurso principal da parte inferior, o cabo pode se juntar ao percurso com menos curvas sem suporte.
• Verifique o alcance de movimento antes do posicionamento final; se a altura da mesa ou a posição do dispositivo mudar, a alça de folga deve permitir movimento sem apertar.

Controle o Comprimento, a Folga e as Etiquetas dos Cabos

Controle o comprimento, a folga e as etiquetas dos cabos depois que o percurso principal estiver fixado, para que os cabos permaneçam organizados sem reduzir o acesso para manutenção. O excesso de cabo, a folga de serviço e as etiquetas dos cabos devem ser ajustados com base na frequência com que os equipamentos podem mudar ou ser movidos. O controle eficaz da folga depende das necessidades de acesso e das mudanças futuras.

O comprimento do cabo depende da distância do percurso, da posição do dispositivo e dos requisitos de manutenção. Quando sobra cabo após a passagem, um método de enrolamento pode ajudar a manter o comprimento do cabo organizado perto de um monitor, régua de energia ou área de docking. O método de enrolamento deve evitar curvas fechadas ou laços muito apertados, pois laços apertados podem limitar a flexibilidade do cabo.

A pressão das braçadeiras deve manter os cabos unidos sem comprimi-los mais do que o necessário. A folga pode variar conforme o movimento do dispositivo, o tipo de cabo e a frequência de manutenção. A folga de serviço suporta ajustes futuros e conecta a folga do cabo às necessidades de movimento e manutenção.

A posição das etiquetas deve permanecer visível onde os cabos se conectam, se separam ou entram em um percurso agrupado. As etiquetas podem ajudar a identificar a finalidade do cabo durante mudanças futuras, enquanto o acesso para manutenção ainda depende de conectores e pontos de serviço acessíveis. Controle o comprimento, a folga e as etiquetas dos cabos usando a lista de verificação abaixo para verificar folga, etiquetas e acesso futuro para manutenção.

• Enrole o excesso de cabo usando um método de enrolamento que mantenha o comprimento do cabo organizado e acessível para mudanças futuras.
• Aplique pressão de braçadeira que suporte a organização dos cabos enquanto permite movimento quando a manutenção for necessária.
• Deixe folga de serviço onde monitores, áreas de docking ou dispositivos conectados possam mudar de posição.
• Coloque etiquetas perto dos pontos de conexão para que a identificação dos cabos permaneça mais fácil durante a manutenção.
• Verifique o acesso para manutenção após etiquetar e agrupar para confirmar que os conectores permanecem acessíveis.

O comprimento do cabo, a folga e a posição das etiquetas são mais úteis quando suportam mudanças futuras em vez de apenas organização visual. Priorize o acesso para manutenção, a folga de serviço e a identificação clara antes de fazer ajustes adicionais.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

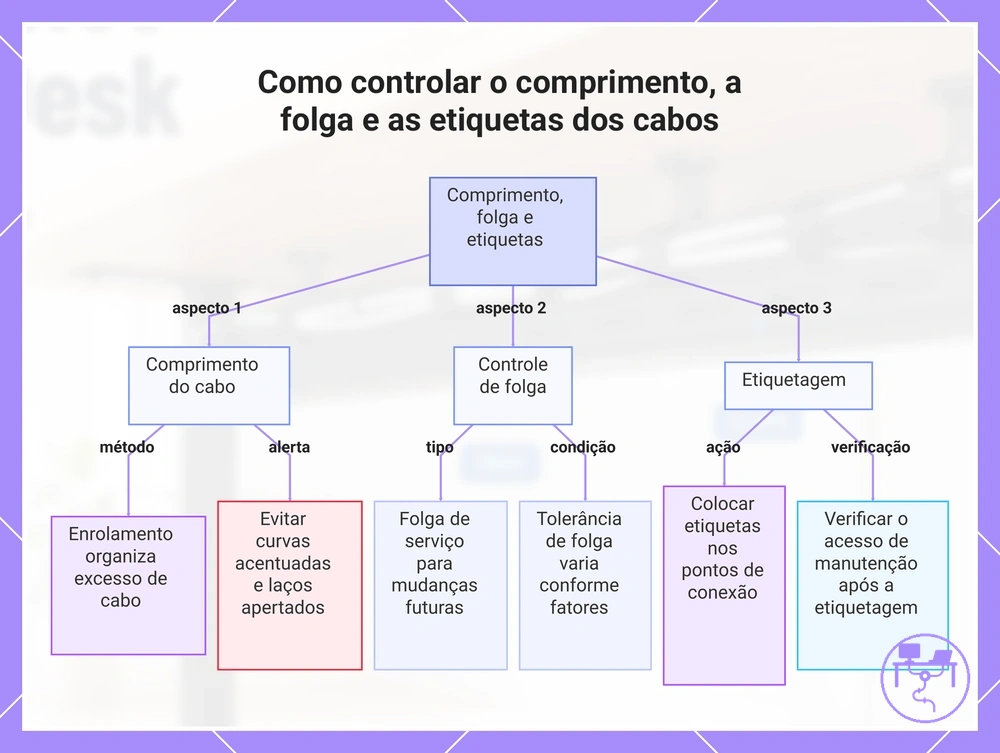

Este gráfico mostra como gerenciar o comprimento, a folga e as etiquetas dos cabos para manter a organização e o acesso futuro para manutenção.

Passagem Segura ao Redor de Réguas de Energia e Adaptadores

A passagem segura ao redor de réguas de energia e adaptadores depende de manter a régua de energia, o adaptador e o cabo de energia acessíveis, evitando pressão desnecessária ou fluxo de ar bloqueado. Um percurso de cabos próximo a componentes de energia deve permitir acesso aos plugues e não deve forçar uma curvatura fechada do cabo. Calor, tensão, acesso e percurso são as principais variáveis de segurança.

Adaptadores do tipo tijolo e réguas de energia podem criar problemas de passagem quando o percurso do cabo retém calor, puxa o cabo de energia ou bloqueia o acesso ao plugue. Posicione o adaptador e a régua de energia onde a direção do plugue e o acesso à carga permaneçam visíveis o suficiente para verificações ou alterações. Mantenha a ventilação disponível e evite condições de curvatura fechada que possam adicionar tensão.

A passagem segura ao redor de réguas de energia e adaptadores deve ser verificada antes que o cabo de energia seja agrupado com o resto do percurso. Use a lista de verificação de cuidado abaixo para verificar ventilação, curvatura, acesso, tensão e visibilidade da carga antes de prosseguir para orientações de segurança mais aprofundadas.

• Verifique se a régua de energia e o adaptador têm ventilação, em vez de estarem enterrados dentro de um feixe de cabos apertado.
• Confirme se a direção do plugue não força o cabo de energia a uma curvatura fechada.
• Mantenha o acesso à carga visível o suficiente para inspecionar ou desconectar plugues quando necessário.
• Direcione o percurso do cabo de modo que o adaptador tipo tijolo seja apoiado sem tensão pendente no cabo.
• Mantenha as decisões de passagem de energia consistentes com as instruções do fabricante e os requisitos locais de segurança.

Esta seção cobre apenas a segurança no nível da passagem, não aconselhamento sobre código elétrico, orientação sobre sobrecarga ou garantias de que uma configuração é segura. Para orientação mais aprofundada sobre cabos de energia, veja como passar cabos de energia com segurança.

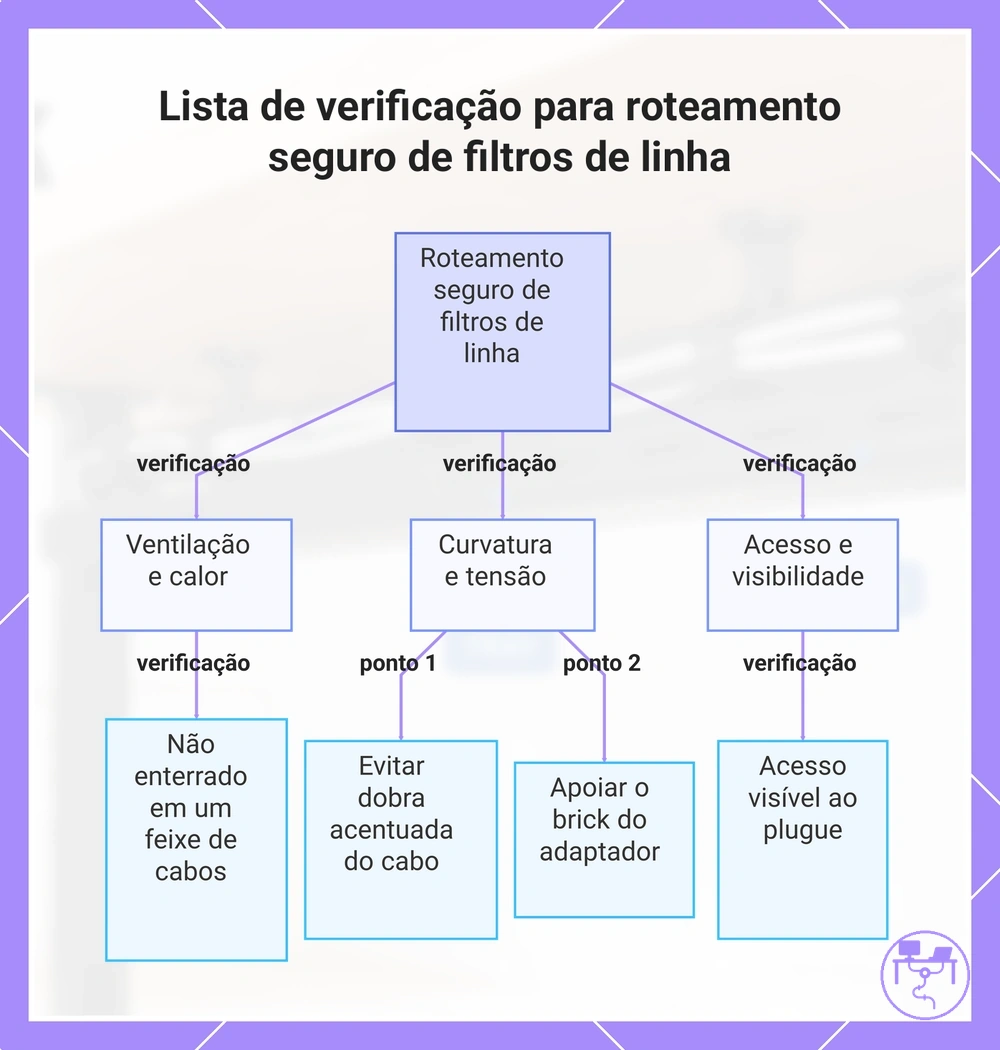

Este gráfico mostra as principais variáveis de segurança e as verificações para rotear cabos ao redor de filtros de linha e adaptadores.

Corrigir Percursos de Cabos Soltos, Pendurados ou Emaranhados

Quando cabos soltos, cabos pendurados, cabos emaranhados ou cabos tensionados aparecem após a passagem, a causa provável geralmente está relacionada ao posicionamento do percurso, ao suporte dos cabos, ao controle da folga ou ao agrupamento dos cabos. Um sintoma visível não aponta para uma única causa, então o diagnóstico deve acontecer antes de qualquer correção ser feita. A maioria dos problemas de passagem de cabos está ligada a condições de percurso, suporte, folga ou agrupamento.

Cabos soltos podem resultar de uma seção sem suporte no percurso, enquanto cabos emaranhados podem indicar que o agrupamento de cabos não corresponde mais ao uso atual. Uma correção segura depende de verificar o sintoma primeiro e, em seguida, combinar a correção com a causa provável. A tabela de diagnóstico abaixo ajuda a identificar sintomas comuns e possíveis caminhos de correção.

Corrigir percursos de cabos soltos, pendurados ou emaranhados comparando cada sintoma com sua causa provável e selecionando uma correção segura antes de fazer alterações no percurso. Para padrões mais amplos de solução de problemas, veja como corrigir passagem ruim de cabos.

Sintoma	Causa provável	Correção segura	Quando replanejar
Percurso de cabos cedendo	O suporte do cabo pode estar muito espaçado ou ausente.	Adicione ou ajuste um ponto de suporte ao longo do feixe de cabos.	Replaneje o percurso se a flacidez continuar após a correção do suporte.
Presilhas soltas no percurso	O percurso das presilhas pode não corresponder mais ao percurso dos cabos.	Reposicione o suporte do cabo para seguir o percurso atual.	Replaneje o percurso se o movimento do cabo repetidamente se desviar dos pontos de suporte.
Feixes emaranhados	O agrupamento com capas ou braçadeiras pode não corresponder mais às conexões atuais dos cabos.	Separe e reagrupe os cabos usando uma estrutura de feixe mais adequada.	Replaneje o percurso se a bagunça dos cabos retornar após o reagrupamento.
Cabos apertados em excesso	Cabos tensionados podem resultar de tensão excessiva ou curvatura restrita.	Reduza a tensão e restaure o acesso ao redor da seção afetada.	Replaneje o percurso se o percurso dos cabos não puder suportar movimento sem tensão.

A correção segura depende de combinar o sintoma a uma causa provável em vez de aplicar a mesma correção em todos os lugares. Use suporte de cabos, agrupamento, tensão e verificações de acesso como critérios de correção antes de decidir replanejar o percurso. Replaneje o percurso quando uma correção local não puder resolver o problema subjacente de passagem de cabos.
