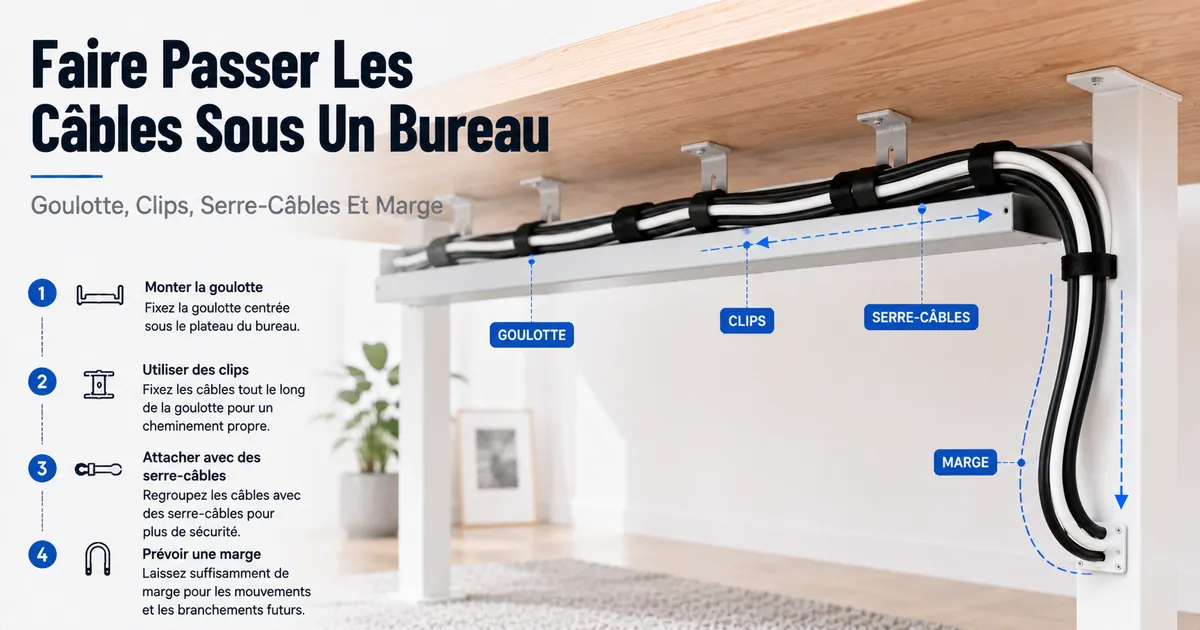

Comment faire passer les câbles sous un bureau

L'acheminement des câbles sous un bureau commence par la création d'un chemin de câbles soutenu qui garde les câbles accessibles et permet une longueur de câble adaptée à la configuration du bureau. Un système de gestion des câbles de bureau peut fonctionner plus efficacement lorsque chaque trajet de câble suit un tracé planifié au lieu de croiser aléatoirement. Le principe fondamental de l'acheminement est de soutenir les câbles le long d'un chemin défini sur la face inférieure du bureau.

L'acheminement des câbles sous un bureau est le processus qui consiste à guider les câbles d'alimentation, de données et périphériques à travers un chemin structuré sous un bureau à l'aide de composants de support tels qu'un plateau de câbles, des clips de câbles ou une gaine de câbles. Au sein d'un système de gestion des câbles de bureau, l'objectif est d'équilibrer le support, l'accessibilité et les ajustements futurs plutôt que de simplement déplacer les câbles hors de vue. Les chemins de câbles doivent rester accessibles en cas de changement d'équipement ou de besoin de maintenance. Pour une vue d'ensemble du contexte du système, voir la page principale du système de gestion des câbles.

Des câbles emmêlés, des câbles pendants et des câbles lâches apparaissent souvent lorsque le chemin des câbles n'est pas planifié avant de les fixer. Un tracé qui sépare les groupes de câbles, conserve de la longueur de câble et soutient le passage des câbles sous le bureau peut réduire le travail de correction ultérieur. Le placement des câbles d'alimentation peut nécessiter un chemin d'acheminement différent de celui des câbles de données ou périphériques lorsque les besoins d'accès ou de maintenance diffèrent. Comprendre ces variables d'acheminement prépare le terrain pour les bases de l'acheminement qui suivent.

Si la configuration comprend des câbles de moniteur, un câble d'alimentation du sol au bureau ou un bureau fixe avec un espace inférieur limité, le chemin d'acheminement peut nécessiter un ajustement. Le placement du plateau de câbles, des clips de câbles et de la gaine de câbles peut varier en fonction de la charge des câbles, de l'emplacement des appareils et des points d'accès à l'alimentation. L'objectif d'acheminement reste le même : maintenir les câbles soutenus, accessibles et pas trop serrés tout en suivant un chemin de câbles clair.

Sous un bureau : les bases de l'acheminement des câbles

L'acheminement des câbles sous un bureau est le processus qui consiste à guider un trajet de câbles depuis les points d'appareils le long d'un chemin défini sur la face inférieure du bureau tout en maintenant le support, l'accessibilité et la longueur de câble. L'objectif est de créer un tracé qui reste organisé, accessible et adaptable à mesure que les équipements ou les besoins en câbles évoluent. Le chemin de câbles, le support, l'accessibilité et la longueur de câble sont les variables de base qui déterminent le fonctionnement de l'acheminement des câbles sous un bureau.

Les bases de l'acheminement des câbles sous un bureau sont plus faciles à comprendre lorsque le chemin de câbles est considéré comme un tracé qui déplace les câbles des points d'appareils vers la face inférieure du bureau. Le diagramme ci-dessous clarifie la façon dont le trajet de câbles traverse les points de support tout en préservant l'accessibilité et une zone de longueur de câble contrôlée.

L'acheminement des câbles sous un bureau fonctionne parce que chaque trajet de câbles se voit attribuer une position, est soutenu le long de son chemin et dispose d'assez de longueur de câble pour les mouvements ou les ajustements futurs. Un plateau de câbles et des clips de câbles peuvent aider à maintenir le support des câbles, mais ils ne remplacent pas la logique d'acheminement elle-même. Lorsque le support et l'accessibilité sont planifiés ensemble, les câbles peuvent être plus faciles à atteindre et moins susceptibles de développer des emmêlements ou de créer des problèmes de sécurité évitables. Le placement réel dépend de l'emplacement des appareils, de l'espace sous le bureau et des exigences d'accès.

L'acheminement des câbles sous un bureau est souvent confondu avec le fait de cacher les câbles visibles, mais les objectifs sont différents. L'acheminement des câbles se concentre sur le chemin, le support, l'accessibilité et la longueur de câble, tandis que le fait de cacher les fils visibles se concentre sur l'apparence. Comprendre cette distinction prépare l'étape suivante de la planification du tracé.

Planifiez le trajet des câbles avant de les fixer

La planification du trajet des câbles doit avoir lieu avant la fixation des cordons, car les modifications de trajet sont plus faciles à apporter avant que les câbles ne soient attachés, clipés, gainés ou placés dans un plateau. Un trajet de câbles doit tenir compte de l'endroit où les câbles commencent, de l'endroit où ils doivent aboutir et de la manière dont ils resteront accessibles par la suite. Le cadre décisionnel principal est l'origine du câble, sa destination, son chemin de courbure, sa boucle de service et les besoins d'accès.

Si la position de l'appareil, l'emplacement de la prise ou la forme du bureau changent, le trajet des câbles peut nécessiter un choix de route différent. Un plan d'acheminement adapté à une configuration de bureau peut ne pas offrir la même accessibilité ou la même longueur de câble dans une autre configuration. La position de la prise multiprise et la charge des câbles peuvent influencer le placement dans l'espace sous le bureau et affecter les points de maintenance accessibles. Ces conditions fournissent la base de la liste de vérification ci-dessous.

Planifiez le trajet des câbles avant de les fixer en vérifiant les conditions du trajet avant toute action de fixation. La liste de vérification sépare les critères liés au placement des conditions qui influencent la longueur de câble et l'accès futur.

• L'origine et la destination des câbles déterminent le trajet global des câbles et influencent les décisions de placement.
• Le chemin de courbure affecte la façon dont l'agencement des câbles contourne les structures du bureau, les équipements et les obstacles.
• L'emplacement de la prise et la position de la multiprise influencent la direction du trajet et les choix de regroupement des câbles.
• La charge des câbles peut affecter la façon dont les câbles sont répartis le long du trajet et dans les zones de maintenance.
• Une boucle de service fournit une longueur de câble contrôlée qui peut aider à s'adapter aux futurs mouvements d'équipement.
• Les points de maintenance accessibles aident à préserver l'accès sans nécessiter de modifications majeures du trajet.

Pour des critères supplémentaires de planification de trajet, consultez comment planifier les trajets de câbles avant l’installation. Chaque condition vérifiée soutient une décision d'acheminement plus éclairée avant la fixation des cordons.

Un bureau fixe, un bras de moniteur ou un trajet du sol au bureau peuvent modifier les conditions d'acheminement, car les besoins de mouvement des câbles et de longueur de câble peuvent différer. Dans ces situations, le choix du trajet doit tenir compte des positions changeantes des câbles et des besoins d'accès continus. Appliquez la même liste de vérification de planification en vous adaptant aux conditions spécifiques du bureau.

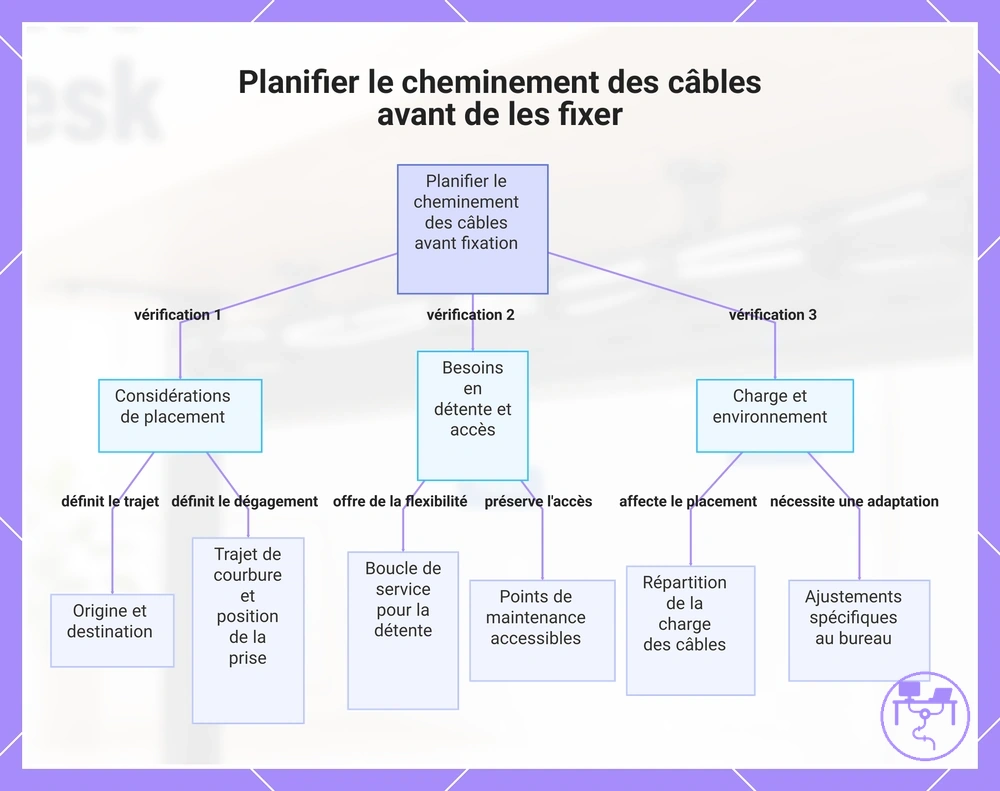

Ce graphique présente les principaux critères de planification à vérifier avant de fixer les câbles, notamment le placement, l'accès pour la détente et les conditions de charge.

Cartographiez les chemins de câbles des appareils vers le dessous du bureau

Cartographiez les chemins de câbles des appareils vers le dessous du bureau en traçant chaque appareil ou périphérique depuis sa source de câble jusqu'au point où le câble rejoint le trajet sous le bureau. Enregistrez le chemin du câble avant de choisir un point de fixation ou de sécuriser le câble. Tracez chaque câble de la source au point sous le bureau.

Si plusieurs appareils partagent un trajet, regroupez les câbles par fonction et besoin d'accès plutôt que de tracer chaque câble individuellement. Un câble de moniteur, un câble d'alimentation et un câble de données peuvent suivre des chemins sous le bureau différents lorsque les besoins d'accès diffèrent. Chaque groupe de câbles doit se connecter à un point de fixation qui supporte le trajet sous le bureau prévu et le besoin d'accès futur.

• Source du câble du moniteur → chemin sous le bureau près de la zone d'affichage → point de fixation près du trajet d'affichage → besoin d'accès pour l'ajustement de l'affichage.
• Source du câble d'alimentation → chemin sous le bureau près du trajet d'alimentation → point de fixation près de la zone d'alimentation → besoin d'accès pour les changements ou la maintenance de l'alimentation.
• Source du câble de données → chemin sous le bureau le long du trajet de données → point de fixation près du trajet de l'appareil → besoin d'accès pour la reconnexion ou les mises à niveau.
• Groupe de câbles partagé → chemin de câbles combiné vers un point de support sous le bureau → point de fixation près de la transition de trajet → besoin d'accès pour les changements futurs.

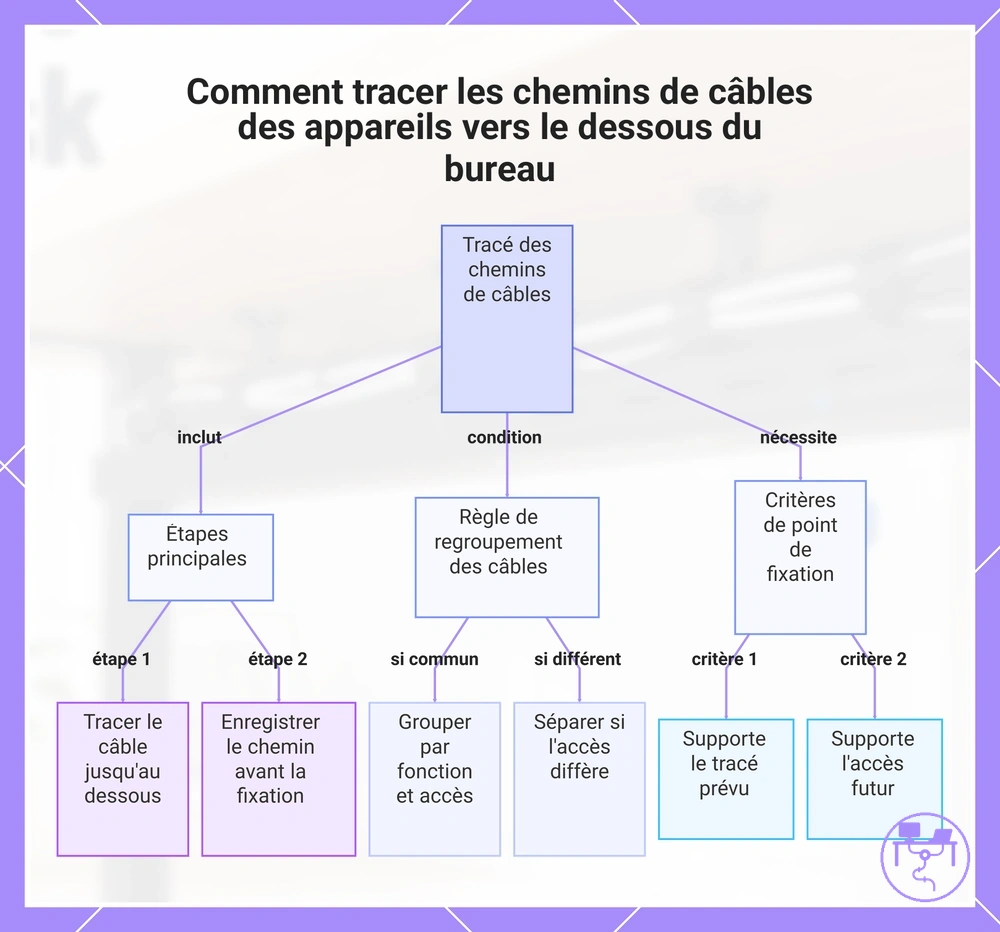

Ce graphique montre les étapes clés, la règle de regroupement et les critères de point de fixation pour tracer les chemins de câbles des appareils vers le dessous du bureau.

Séparez les trajets des câbles d'alimentation, de données et périphériques

Séparez les trajets des câbles d'alimentation, de données et périphériques lorsque différents types de câbles ont des besoins de manipulation ou des exigences d'accès distincts. Un trajet partagé peut convenir dans certaines configurations, mais la séparation peut être utile lorsque le regroupement des câbles contribue à la chaleur, aux contraintes ou aux difficultés de maintenance. Les principales raisons sont la sécurité, l'accès et la maintenance.

Les faisceaux de câbles mélangés peuvent devenir plus difficiles à gérer lorsqu'un câble d'alimentation, un câble de données et un câble périphérique nécessitent des conditions d'acheminement différentes. Un câble d'alimentation peut suivre un trajet différent de celui d'un câble de données lorsque les besoins d'accès ou les mouvements des câbles diffèrent. La séparation peut faciliter l'identification des câbles individuels lors de la maintenance et aider à préserver la longueur de câble là où c'est nécessaire. Utilisez la séparation comme une décision d'acheminement basée sur le type de câble et les conditions de manipulation, plutôt que comme une règle universelle.

Attention : Tenez compte du type de câble, du support et de la longueur de câble avant de regrouper plusieurs trajets de câbles en un seul faisceau.

• Câble d'alimentation → acheminé près d'un adaptateur ou d'un groupe de câbles dense → peut bénéficier d'une séparation lorsque la chaleur ou les contraintes deviennent une préoccupation.
• Câble de données → nécessite un accès ou une reconnexion réguliers → la séparation peut simplifier la maintenance et le traçage des câbles.
• Câble périphérique → sujet à des changements ou des mouvements d'appareils → la séparation peut aider à préserver l'accès et à réduire la contrainte sur le câble.
• Faisceau mixte → support limité ou longueur de câble restreinte → la séparation peut réduire la confusion liée à la maintenance.

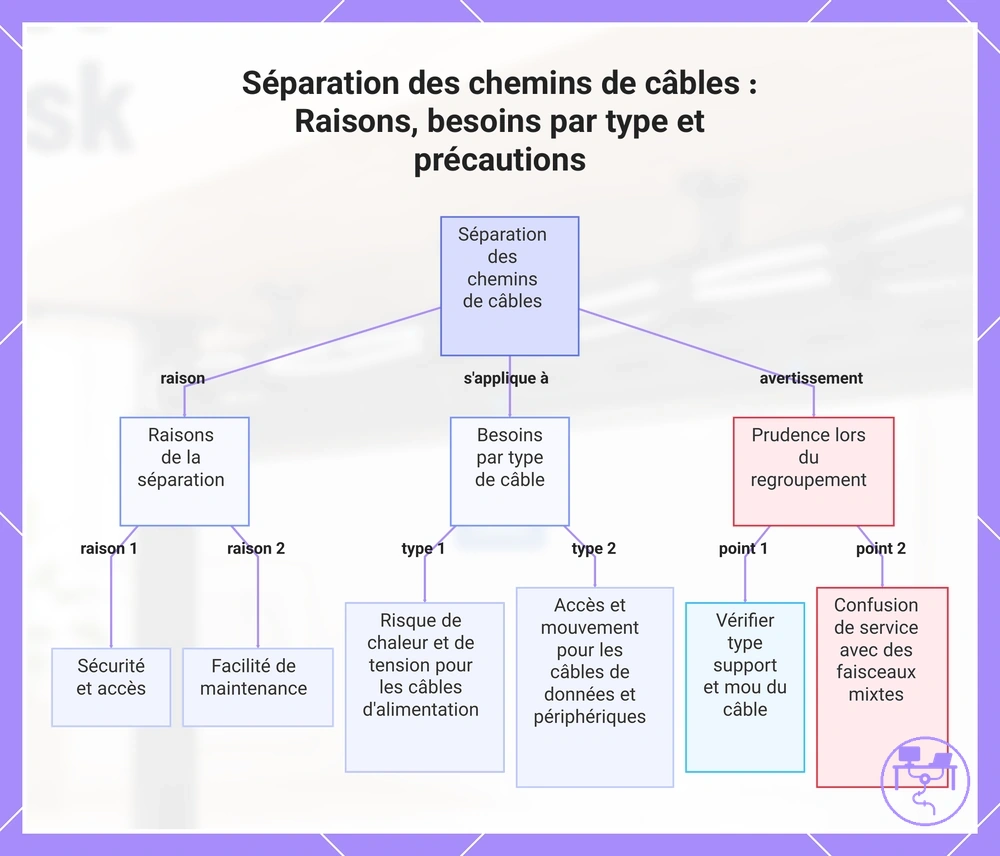

Ce graphique explique les principales raisons, les considérations par type de câble et la prudence lors du regroupement pour séparer les chemins de câbles d'alimentation, de données et périphériques.

Choisir le matériel d'acheminement pour le trajet de câbles principal

Le matériel d'acheminement doit correspondre à la fonction du trajet de câbles principal plutôt que de servir d'organisateur de câbles général. Différents types de matériel prennent en charge différents résultats d'acheminement, niveaux d'accès et conditions de montage. Choisissez le matériel d'acheminement pour le trajet de câbles principal en faisant correspondre le matériel à la charge des câbles, au niveau d'accès et à la direction du trajet.

Le matériel d'acheminement inclut des catégories telles que le plateau de câbles, le canal en J, les clips, les attaches et la gaine. Un plateau de câbles et un canal en J sont couramment utilisés pour soutenir un trajet horizontal le long du dessous du bureau, tandis que les clips et les attaches se concentrent sur le positionnement ou le regroupement des câbles. Une gaine regroupe les câbles en un seul faisceau, mais peut offrir un niveau d'accès différent d'un matériel de support ouvert. Le tableau comparatif ci-dessous met en évidence comment chaque catégorie diffère par le travail d'acheminement, le niveau d'accès et la charge des câbles, et l'image compare le matériel par rôle d'acheminement et placement sous le bureau.

Type de matériel	Travail d'acheminement	Niveau d'accès	Condition optimale	Point d'attention
Plateau de câbles	Soutenir un trajet de câbles principal	Élevé	Charge de câbles modérée à élevée avec accès fréquent	Nécessite un espace de montage adapté
Canal en J	Guider un trajet horizontal	Modéré	Acheminement structuré sous le bureau avec câbles contenus	L'accès peut dépendre de la conception du canal
Clips	Positionner les câbles individuels	Élevé	Charge de câbles légère et contrôle du trajet	Moins adapté aux trajets de câbles groupés
Attaches	Regrouper les câbles ensemble	Modéré	Regroupement de câbles et organisation du trajet	Peut réduire la démontabilité en cas d'utilisation excessive
Gaine	Regrouper plusieurs câbles	Modéré	Câbles groupés qui suivent le même trajet	L'accès aux câbles individuels peut être réduit

Les comparaisons de tableaux aident à identifier quel attribut du matériel correspond à l'objectif d'acheminement sans transformer la sélection du matériel en un exercice de comparaison de produits. Pour une comparaison plus large des catégories de matériel, consultez le passage avec goulottes, chemins, gaines et clips.

Les détails d'installation viennent après la sélection du type de matériel, car les méthodes de montage varient selon la surface sous le bureau et l'adaptation du matériel. Cette section se concentre sur les attributs de sélection plutôt que sur les procédures d'installation. Pour des conseils d'installation, consultez installer les supports de passage des câbles.

Plateaux et canaux en J pour l'acheminement horizontal

Un plateau ou un canal en J peut convenir à l'acheminement horizontal lorsque les câbles ont besoin de support le long du bord arrière ou du dessous d'un bureau. Un plateau peut convenir à un faisceau de câbles plus volumineux lorsque la capacité et l'accès ouvert aux câbles sont prioritaires, tandis qu'un canal en J peut convenir à un trajet horizontal contenu où la visibilité des câbles est une préoccupation secondaire. Les deux maintiennent les trajets de câbles mais diffèrent par l'ouverture, la capacité et l'accès aux câbles pour le cas d'usage de l'acheminement horizontal.

Les conceptions des plateaux et des canaux en J prennent en charge la même direction d'acheminement mais utilisent des approches différentes de la gestion des câbles. Un plateau offre généralement une plus grande ouverture et peut simplifier l'accès aux câbles lorsque des changements ou une maintenance sont attendus, tandis qu'un canal en J peut créer un chemin plus contenu le long de la surface de montage. Le compromis local est qu'une ouverture accrue peut améliorer l'accès, tandis qu'un canal plus fermé peut réduire la visibilité mais peut augmenter la difficulté de maintenance.

Adaptation du plateau	Adaptation du canal en J
Capacité : Peut convenir à un faisceau de câbles plus volumineux lorsque la charge des câbles augmente.	Capacité : Peut convenir à un trajet horizontal modéré avec un chemin de câbles contenu.
Accès : Un accès ouvert aux câbles peut simplifier les changements de câbles et la maintenance.	Accès : L'accès aux câbles peut dépendre de la forme et du placement du canal.
Surface de montage : Couvre souvent une zone plus large du dessous du bureau.	Surface de montage : Suit souvent une section définie du dessous du bureau.
Visibilité des câbles : Une plus grande ouverture peut laisser les câbles plus visibles.	Visibilité des câbles : Une conception de canal peut réduire la visibilité des câbles le long du trajet.

Clips, attaches et gaines pour regrouper les câbles

Les clips, les attaches et les gaines permettent de regrouper les câbles une fois le trajet principal choisi. Ces accessoires aident à organiser un groupe de câbles, à gérer la gestion des contraintes et à influencer l'accès aux câbles sans modifier le trajet principal. Leur fonction est de soutenir le regroupement et le contrôle du faisceau plutôt que de fournir un support pour le trajet principal.

Le choix de l'accessoire dépend de la prise, de la démontabilité, de la taille du faisceau et des exigences d'accès. Les clips peuvent convenir aux groupes de câbles nécessitant un accès fréquent, tandis que les attaches peuvent convenir aux faisceaux de plus grande taille lorsqu'un regroupement contrôlé est nécessaire. Les gaines peuvent aider à maintenir un groupe de câbles ensemble pour un aspect visuel soigné, mais l'accès lors de la maintenance peut dépendre de la façon dont les câbles sont regroupés. Le compromis pratique implique d'équilibrer la prise, la démontabilité et l'accès.

• Clips : Peuvent offrir une prise locale le long du dessous du bureau tout en permettant un accès et un repositionnement relativement faciles des câbles individuels.
• Attaches : Peuvent maintenir un faisceau de plus grande taille ensemble et soutenir la gestion des contraintes, mais la démontabilité peut diminuer lorsque les attaches sont serrées plus que nécessaire.
• Gaines : Peuvent regrouper plusieurs câbles en un seul faisceau pour un aspect visuel soigné, bien que l'accès aux câbles individuels puisse nécessiter un effort supplémentaire lors de la maintenance.
• Sangles ou attaches réutilisables : Peuvent convenir aux groupes de câbles nécessitant des ajustements répétés, car la démontabilité est une priorité plus élevée.

Acheminer les câbles le long du dessous du bureau

Acheminez les câbles le long du dessous du bureau en suivant le trajet de câbles planifié, en regroupant les câbles en un faisceau et en soutenant le trajet avec des clips ou un plateau là où nécessaire. L'objectif est de maintenir le chemin de câbles organisé tout en préservant la réserve de longueur de câble, le rayon de courbure et l'accès futur. La séquence d'actions est la sélection du point d'ancrage, l'acheminement des câbles, le placement des supports, la gestion de la longueur de câble et la vérification de l'accès.

Si le trajet planifié est déjà aligné avec le matériel sélectionné, le faisceau de câbles peut passer d'un trajet planifié à un trajet soutenu sous le bureau sans modifier l'agencement. Un trajet sur plateau peut convenir à un faisceau de câbles plus volumineux, tandis qu'un trajet soutenu par des clips peut convenir aux câbles qui nécessitent un accès plus direct. Les étapes ci-dessous montrent comment passer d'un trajet planifié à un trajet de câbles sécurisé.

Acheminez les câbles le long du dessous du bureau à l'aide du visuel ci-dessous pour identifier le point d'ancrage, le chemin du faisceau de câbles, les emplacements des supports, la réserve de longueur de câble et la vérification finale de l'accès.

1. Sélectionnez le premier point d'ancrage le long du dessous du bureau ; si le chemin de câbles commence près d'un groupe d'appareils, utilisez cet emplacement comme référence de départ afin que le faisceau de câbles suive un trajet défini.
2. Guidez le faisceau de câbles le long du trajet de câbles planifié ; lorsque des clips ou un plateau s'alignent avec le trajet, le passage des câbles peut rester soutenu et plus facile à organiser.
3. Maintenez un espacement des fixations qui correspond à la charge des câbles et à la forme du trajet ; lorsque les points de support sont répartis de manière appropriée, le faisceau de câbles peut rester plus stable le long du dessous du bureau.
4. Laissez une réserve de longueur de câble près des appareils ou des points de mouvement ; lorsque la position de l'équipement change, le chemin de câbles peut s'adapter avec moins de contrainte.
5. Vérifiez le rayon de courbure aux virages et aux transitions ; lorsque les courbures restent progressives, les câbles peuvent être plus faciles à gérer et à atteindre par la suite.
6. Effectuez une vérification de l'accès sur l'ensemble du trajet ; lorsque les connecteurs, les points de réglage et les points de maintenance restent accessibles, le passage des câbles peut être plus facile à modifier sans réacheminer des sections majeures.

L'acheminement se concentre sur le chemin de câbles et la séquence de support plutôt que sur les détails d'installation du matériel. Effectuez une vérification finale en confirmant que le faisceau de câbles dispose toujours d'un accès adapté, d'une réserve de longueur de câble et d'une flexibilité de courbure après l'acheminement. Terminez par une vérification de l'accès, de la longueur de câble et des contraintes.

Fixer les câbles sans bloquer l'accès

Fixez les câbles en les soutenant à chaque point de fixation tout en gardant l'accès aux ports, aux prises et aux adaptateurs disponibles pour les changements ou la maintenance futurs. La pression exercée sur un point de fixation et l'espacement entre les points de support peuvent varier en fonction de l'épaisseur du câble, du type de câble et des besoins d'accès. Le support des câbles peut réduire l'affaissement, mais le support ne doit pas bloquer l'accès.

Les décisions concernant les points de fixation dépendent de la pression, de l'espacement et des exigences d'accès de dégagement. Si les clips ou les attaches exercent plus de pression que nécessaire, les ports, les prises ou les adaptateurs peuvent devenir plus difficiles à atteindre lorsque des changements d'équipement surviennent. Avant de serrer un point de support, vérifiez que l'accès de dégagement reste disponible et effectuez la vérification de l'accès de dégagement.

• Confirmez que les ports restent accessibles sans retirer plusieurs points de support.
• Vérifiez que les prises peuvent être débranchées si nécessaire sans exercer une pression excessive sur le câble.
• Assurez-vous que les adaptateurs restent accessibles après la fixation des câbles.
• Garantissez que les clips ou les attaches permettent toujours l'accès de dégagement pour la maintenance future.

Acheminer les câbles du sol au bureau

Un trajet de câbles du sol au bureau doit se déplacer de la position de la prise ou du chemin de câbles au sol vers le dessous du bureau avec un support avant d'atteindre le point d'entrée. Le trajet doit éviter les câbles lâches à travers les zones de passage et ne doit pas tirer fortement sur les prises ou les adaptateurs. Les risques locaux sont le risque de trébuchement, la tension et l'absence de longueur de câble.

Si la position de la prise se trouve au sol ou sur le mur sous le bureau, un support vertical doit guider le câble vers le haut avant que le câble n'atteigne le point d'entrée du bureau. Un bureau fixe peut nécessiter uniquement un trajet de câbles vertical stable, tandis qu'un bureau réglable en hauteur peut nécessiter une plus grande amplitude de mouvement avant que le câble n'atteigne le dessous du bureau. Le point d'entrée doit être placé là où le câble peut se diriger vers le trajet sous le bureau sans créer de tension.

• Identifiez la position de la prise ; si le câble commence près d'un chemin de passage, éloignez le trajet de câbles du sol au bureau de la circulation piétonne pour réduire le risque de trébuchement.
• Ajoutez un support vertical là où le câble monte ; lorsque le câble est soutenu vers le haut, l'emmêlement visible près du sol peut être réduit.
• Laissez une boucle de longueur de câble près du point de transition ; lorsque le bureau ou l'appareil bouge, le câble peut se déplacer avec moins de tension.
• Choisissez le point d'entrée sous le bureau ; si le câble entre près du trajet principal sous le bureau, le câble peut rejoindre le chemin avec moins de courbures non soutenues.
• Vérifiez l'amplitude de mouvement avant le positionnement final ; si la hauteur du bureau ou la position de l'appareil change, la boucle de longueur de câble doit permettre le mouvement sans tirer fortement.

Gérer la longueur des câbles, la réserve de câble et les étiquettes

Gérez la longueur des câbles, la réserve de câble et les étiquettes une fois le trajet principal sécurisé, afin que les câbles restent organisés sans réduire l'accès pour la maintenance. L'excédent de câble, la réserve de service et les étiquettes de câbles doivent être ajustés en fonction de la fréquence à laquelle les équipements peuvent changer ou être déplacés. Une gestion efficace de la réserve dépend des besoins d'accès et des changements futurs.

La longueur des câbles dépend de la distance du trajet, de la position des appareils et des exigences de maintenance. Lorsqu'il reste un excédent de câble après l'acheminement, une méthode de bouclage peut aider à organiser la longueur des cordons près d'un moniteur, d'une multiprise ou d'une station d'accueil. La méthode de bouclage doit éviter les courbures prononcées ou les boucles trop serrées, car des boucles serrées peuvent limiter la flexibilité du câble.

La pression des attaches doit maintenir les câbles ensemble sans les comprimer plus que nécessaire. La tolérance de réserve de câble peut varier selon le mouvement des appareils, le type de câble et la fréquence de maintenance. La réserve de service facilite les ajustements futurs et relie la réserve de câble aux besoins de mouvement et de maintenance.

La position des étiquettes doit rester visible là où les câbles se connectent, se séparent ou entrent dans un trajet groupé. Les étiquettes peuvent aider à identifier la fonction du câble lors de changements futurs, tandis que l'accès pour la maintenance dépend toujours de connecteurs et de points de service accessibles. Gérez la longueur des câbles, la réserve de câble et les étiquettes à l'aide de la liste de vérification ci-dessous pour vérifier la réserve, les étiquettes et l'accès futur pour la maintenance.

• Bouclez l'excédent de câble à l'aide d'une méthode de bouclage qui maintient la longueur du câble organisée et accessible pour les changements futurs.
• Appliquez une pression des attaches qui soutient l'organisation des câbles tout en permettant le mouvement des câbles lors de la maintenance.
• Laissez une réserve de service là où les moniteurs, les stations d'accueil ou les appareils connectés peuvent changer de position.
• Placez les étiquettes près des points de connexion afin que l'identification des câbles reste plus facile lors de la maintenance.
• Vérifiez l'accès pour la maintenance après l'étiquetage et le regroupement pour confirmer que les connecteurs restent accessibles.

La longueur des câbles, la tolérance de réserve de câble et la position des étiquettes sont plus utiles lorsqu'elles soutiennent les changements futurs plutôt que la seule propreté visuelle. Priorisez l'accès à la maintenance, la réserve de service et l'identification claire avant d'effectuer d'autres ajustements.

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

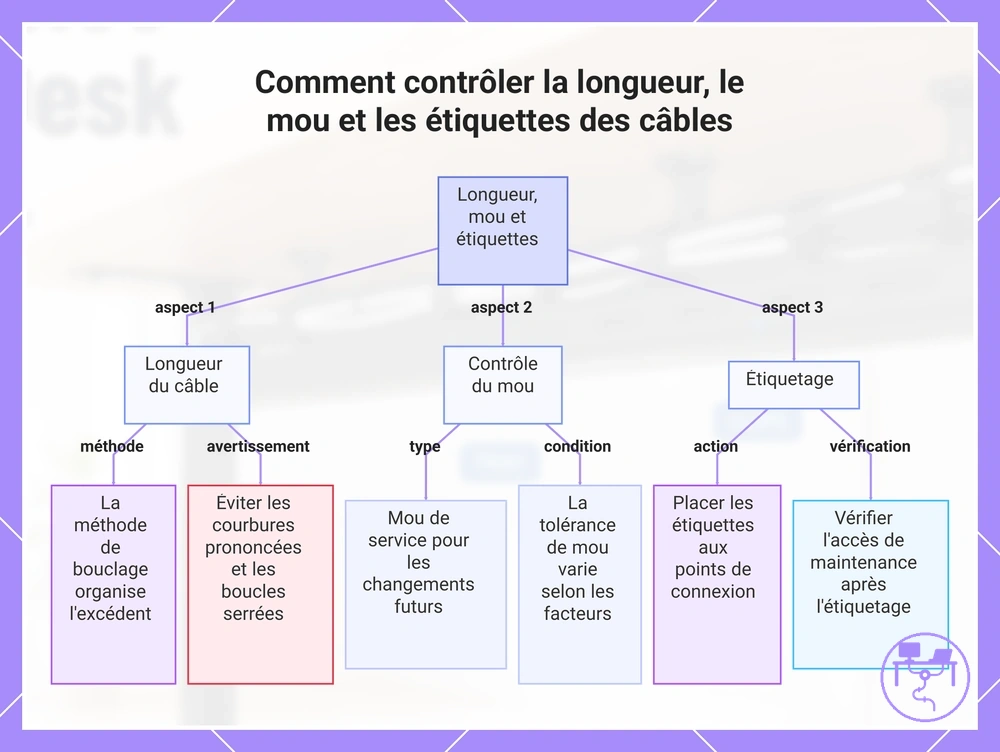

Ce graphique montre comment gérer la longueur, le mou et les étiquettes des câbles pour maintenir l'organisation et l'accès futur pour la maintenance.

Routage sécurisé autour des multiprises et adaptateurs

Le routage sécurisé autour des multiprises et adaptateurs dépend du maintien de l'accessibilité de la multiprise, de l'adaptateur et du cordon d'alimentation, tout en évitant une pression inutile ou un blocage de la circulation d'air. Un chemin de câbles près des composants d'alimentation doit permettre l'accès aux prises et ne doit pas forcer une courbure serrée du cordon. La chaleur, la tension, l'accès et le chemin sont les principales variables de sécurité.

Les blocs d'adaptateurs et les multiprises peuvent créer des problèmes de routage lorsque le chemin de câbles emprisonne la chaleur, tire sur le cordon d'alimentation ou bloque l'accès aux prises. Placez l'adaptateur et la multiprise là où la direction des prises et l'accès à la charge restent suffisamment visibles pour les vérifications ou les changements. Assurez la ventilation disponible et évitez les conditions de courbure serrée du cordon qui pourraient ajouter de la tension.

Le routage sécurisé autour des multiprises et adaptateurs doit être vérifié avant que le câble d'alimentation ne soit regroupé avec le reste du trajet. Utilisez la liste de vérification de prudence ci-dessous pour vérifier la ventilation, la courbure, l'accès, la tension et la visibilité de la charge avant de passer à des conseils de sécurité plus approfondis.

• Vérifiez que la multiprise et l'adaptateur bénéficient d'une ventilation plutôt que d'être enfouis dans un faisceau de câbles serré.
• Confirmez que la direction des prises ne force pas le cordon d'alimentation à adopter une courbure prononcée.
• Gardez l'accès à la charge suffisamment visible pour inspecter ou débrancher les prises si nécessaire.
• Acheminez le chemin de câbles de sorte que le bloc adaptateur soit soutenu sans que son cordon ne subisse de tension de suspension.
• Assurez la cohérence des décisions de routage de l'alimentation avec les instructions du fabricant et les exigences de sécurité locales.

Cette section couvre uniquement la sécurité au niveau du routage, et non les conseils relatifs au code électrique, les recommandations de surcharge ou les garanties qu'une configuration est sûre. Pour des conseils plus approfondis sur les cordons d'alimentation, consultez comment faire passer les câbles d’alimentation en sécurité.

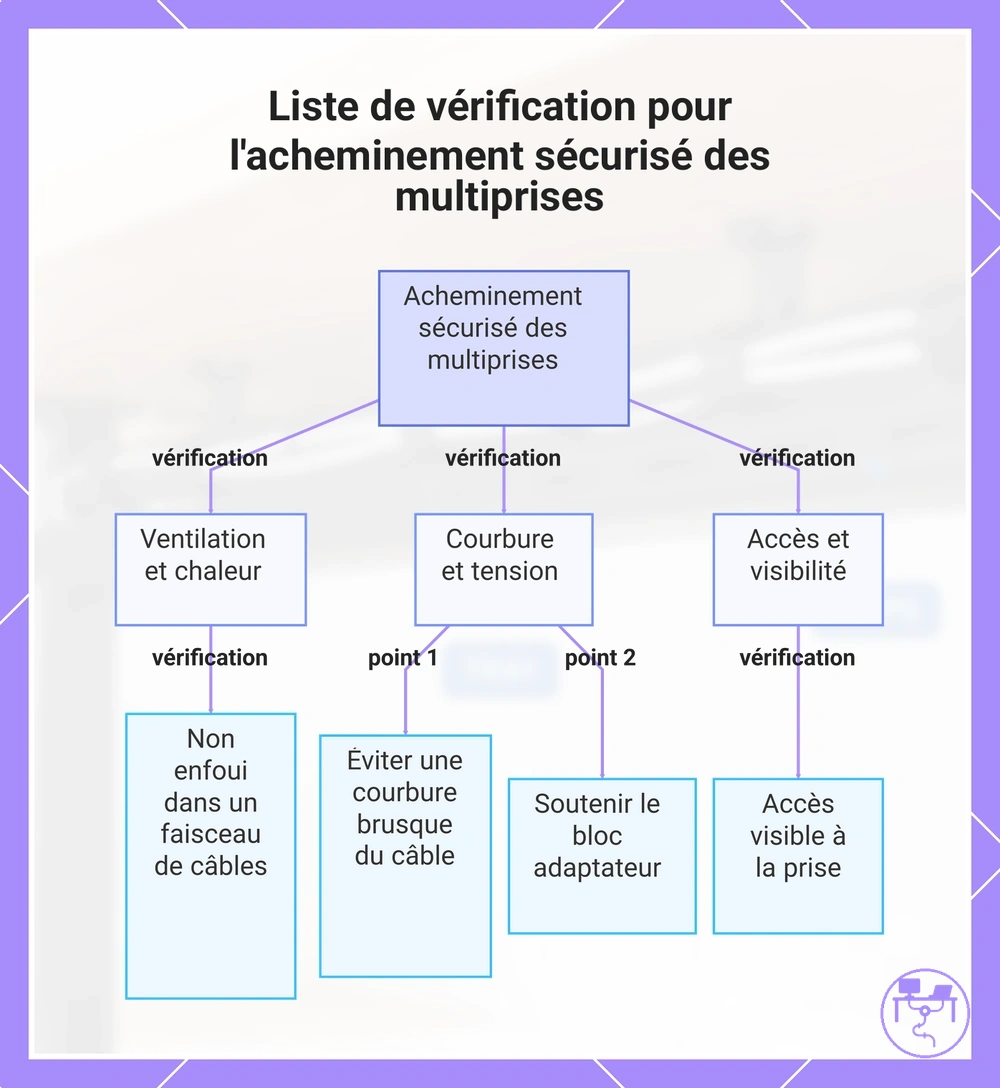

Ce diagramme présente les principales variables de sécurité et les vérifications pour acheminer les câbles autour des multiprises et des adaptateurs.

Corriger les trajets de câbles lâches, pendants ou emmêlés

Lorsque des câbles lâches, des câbles pendants, des câbles emmêlés ou des câbles sous tension apparaissent après l'acheminement, la cause est probablement due au placement du trajet, au support des câbles, au contrôle de la longueur de câble ou au regroupement des câbles. Un symptôme visible n'indique pas une cause unique, le diagnostic doit donc avoir lieu avant toute correction. La plupart des problèmes d'acheminement des câbles se rattachent à des conditions de trajet, de support, de longueur de câble ou de regroupement.

Des câbles lâches peuvent résulter d'une section non soutenue du trajet, tandis que des câbles emmêlés peuvent indiquer que le regroupement des câbles ne correspond plus à l'utilisation actuelle. Une correction sûre dépend de la vérification préalable du symptôme, puis de l'adaptation de la correction à la cause probable. Le tableau de diagnostic ci-dessous aide à identifier les symptômes courants et les pistes de correction possibles.

Corrigez les trajets de câbles lâches, pendants ou emmêlés en comparant chaque symptôme à sa cause probable et en sélectionnant une correction sûre avant d'apporter des modifications au trajet. Pour des schémas de dépannage plus larges, consultez comment corriger un mauvais passage de câbles.

Symptôme	Cause probable	Correction sûre	Quand replanifier
Trajet de câbles affaissé	Le support des câbles peut être trop espacé ou manquant.	Ajoutez ou ajustez un point de support le long du faisceau de câbles.	Replanifiez le trajet si l'affaissement persiste après la correction du support.
Trajets de clips desserrés	Le trajet des clips peut ne plus correspondre au trajet des câbles.	Repositionnez le support de câbles pour suivre le trajet actuel.	Replanifiez le trajet si le mouvement des câbles les éloigne systématiquement des points de support.
Faisceaux emmêlés	Le regroupement avec des gaines ou des attaches peut ne plus correspondre aux connexions de câbles actuelles.	Séparez et regroupez les câbles en utilisant une structure de faisceau plus adaptée.	Replanifiez le trajet si le fouillis de câbles réapparaît après le regroupement.
Cordons trop serrés	Les câbles sous tension peuvent résulter d'un excès de tension ou d'une courbure restreinte.	Réduisez la tension et rétablissez l'accès autour de la section concernée.	Replanifiez le trajet si le chemin de câbles ne peut pas supporter le mouvement sans tension.

Une correction sûre dépend de l'appariement du symptôme à une cause probable plutôt que de l'application de la même solution partout. Utilisez le support des câbles, le regroupement, la tension et les vérifications d'accès comme critères de correction avant de décider de replanifier le trajet. Replanifiez le trajet lorsqu'une correction locale ne peut pas résoudre le problème sous-jacent d'acheminement des câbles.
