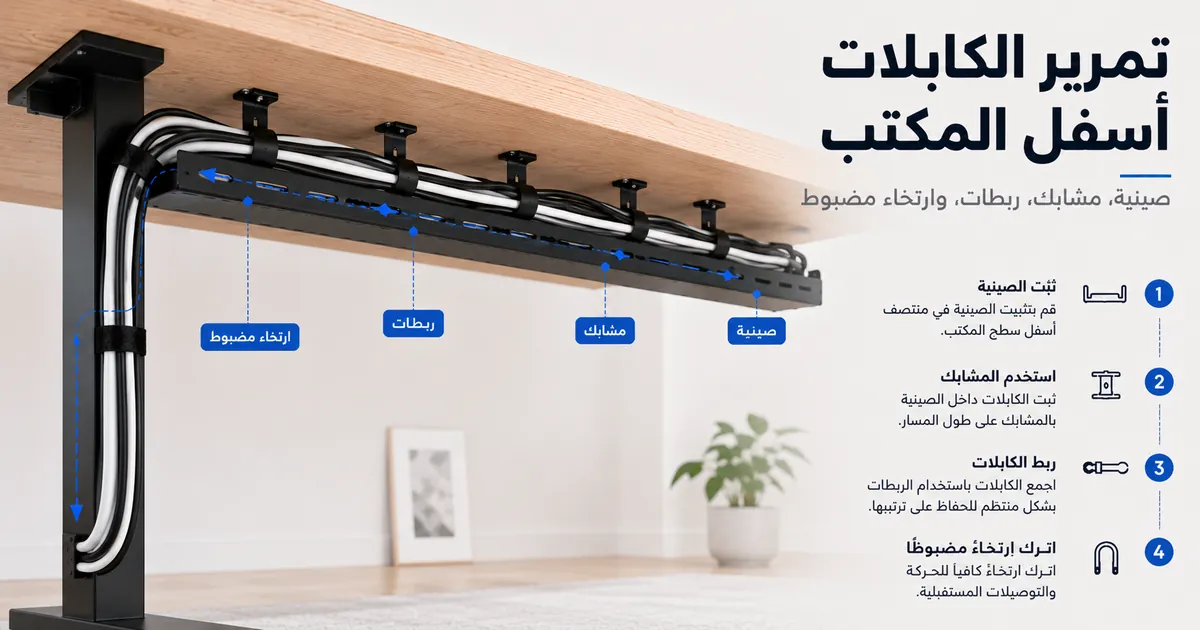

كيفية تمرير الكابلات أسفل المكتب
يبدأ تمرير الكابلات أسفل المكتب بإنشاء مسار كابلات مدعوم يحافظ على إمكانية الوصول إلى الكابلات ويسمح بمسافة كابلات مناسبة لإعداد المكتب. يمكن لنظام إدارة كابلات المكتب أن يعمل بكفاءة أكبر عندما يتبع كل مسار كابل طريقًا مخططًا بدلاً من العبور العشوائي. المبدأ الأساسي للتمرير هو دعم الكابلات على طول مسار محدد أسفل المكتب.
تمرير الكابلات أسفل المكتب هو عملية توجيه كابلات الطاقة والبيانات والأجهزة الطرفية عبر مسار منظم أسفل المكتب باستخدام مكونات دعم مثل صينية الكابلات أو مشابك الكابلات أو غطاء الكابلات. ضمن نظام إدارة كابلات المكتب، الهدف هو تحقيق التوازن بين دعم الكابلات وإمكانية الوصول والتعديلات المستقبلية بدلاً من مجرد إخفاء الكابلات عن الأنظار. يجب أن تظل مسارات الكابلات قابلة للوصول عند تغيير المعدات أو الحاجة إلى الصيانة. للحصول على نظرة عامة أوسع عن سياق النظام، راجع صفحة نظام إدارة كابلات المكتب الرئيسية.
أساسيات تمرير الكابلات أسفل المكتب
تمرير الكابلات أسفل المكتب هو عملية توجيه مسار كابل من نقاط الأجهزة على طول مسار كابل محدد أسفل المكتب مع الحفاظ على الدعم وإمكانية الوصول والمسافة الحرة. الهدف هو إنشاء مسار يبقى منظمًا وقابلًا للوصول والتكيف مع تغير احتياجات المعدات أو الكابلات. مسار الكابل والدعم وإمكانية الوصول والمسافة الحرة هي المتغيرات الأساسية التي تحدد كيفية عمل تمرير الكابلات أسفل المكتب.
أساسيات تمرير الكابلات أسفل المكتب أسهل في الفهم عندما يُنظر إلى مسار الكابل كطريق ينقل الكابلات من نقاط الأجهزة إلى أسفل المكتب. يوضح الرسم البياني أدناه كيف يمر مسار الكابل عبر نقاط الدعم مع الحفاظ على الوصول ومنطقة مسافة حرة محكومة.
يعمل تمرير الكابلات أسفل المكتب لأن كل مسار كابل يُخصص له موضع، ويُدعم على طول مساره، وتُمنح له مسافة حرة كافية للحركة أو التعديلات المستقبلية. يمكن لصينية الكابلات ومشابك الكابلات المساعدة في الحفاظ على دعم الكابلات، لكنها لا تحل محل منطق التمرير نفسه. عندما يتم التخطيط للدعم والوصول معًا، قد يصبح الوصول إلى الكابلات أسهل وتقل احتمالية تعقدها أو إثارة مخاوف سلامة يمكن تجنبها. يعتمد الموضع الفعلي على مواقع الأجهزة والمساحة أسفل المكتب ومتطلبات الوصول.
غالبًا ما يُخلط بين تمرير الكابلات أسفل المكتب وإخفاء الكابلات المرئية، لكن الأهداف مختلفة. يركز تمرير الكابلات على مسار الكابل والدعم وإمكانية الوصول والمسافة الحرة، بينما يركز إخفاء الأسلاك المرئية على المظهر. فهم هذا التمييز يُهيئ للمرحلة التالية من تخطيط المسار.
تخطيط مسار الكابل قبل تثبيت الأسلاك
يجب أن يتم تخطيط مسار الكابل قبل تثبيت الأسلاك لأن تغيير المسار أسهل قبل ربط الكابلات أو تثبيتها بالمشابك أو تغليفها أو وضعها في صينية. يجب أن يأخذ مسار الكابل في الاعتبار أين تبدأ الكابلات، وأين تحتاج إلى الانتهاء، وكيف تظل قابلة للوصول فيما بعد. إطار القرار الرئيسي هو منشأ الكابل، ووجهته، ومسار الانحناء، وحلقة الخدمة، واحتياجات الوصول.
إذا تغير موضع الجهاز أو موقع المخرج أو شكل المكتب، فقد يتطلب مسار الكابل اختيار مسار مختلف. قد لا توفر خطة تمرير تناسب تخطيط مكتب واحد نفس إمكانية الوصول أو المسافة الحرة في إعداد آخر. يمكن أن يؤثر موضع شريط الطاقة وحمل الكابلات على التنسيب على طول المساحة السفلية ويؤثر على نقاط الصيانة التي يمكن الوصول إليها. توفر هذه الشروط الأساس لقائمة المراجعة أدناه.
خطط لمسار الكابل قبل تثبيت الأسلاك عن طريق التحقق من ظروف المسار قبل أي إجراء تثبيت. تفصل قائمة المراجعة المعايير المتعلقة بالتنسيب عن الظروف التي تؤثر على المسافة الحرة والوصول المستقبلي.
- يحدد منشأ الكابل ووجهته مسار الكابل الكلي ويؤثران على قرارات التنسيب.
- يؤثر مسار الانحناء على كيفية تحرك تصميم الكابل حول هياكل المكتب والمعدات والعوائق.
- يؤثر موقع المخرج وموضع شريط الطاقة على اتجاه المسار وخيارات تجميع الكابلات.
- يمكن أن يؤثر حمل الكابلات على كيفية توزيع الكابلات عبر المسار ومناطق الصيانة.
- توفر حلقة الخدمة مسافة حرة محكومة قد تساعد في استيعاب حركة المعدات المستقبلية.
- تساعد نقاط الصيانة التي يمكن الوصول إليها في الحفاظ على الوصول دون الحاجة إلى تغييرات كبيرة في المسار.
لمزيد من معايير تخطيط المسار، راجع كيفية تخطيط مسارات الكابلات قبل التركيب. كل شرط تم التحقق منه يدعم قرار تمرير أكثر استنارة قبل تثبيت الأسلاك.
يمكن للمكتب الثابت أو ذراع الشاشة أو المسار من الأرض إلى المكتب تغيير ظروف التمرير لأن متطلبات حركة الكابل والمسافة الحرة قد تختلف. في هذه الحالات، يجب أن يأخذ اختيار المسار في الاعتبار أوضاع الكابلات المتغيرة واحتياجات الوصول المستمرة. طبّق قائمة مراجعة التخطيط نفسها مع التعديل وفقًا لحالة المكتب المحددة.

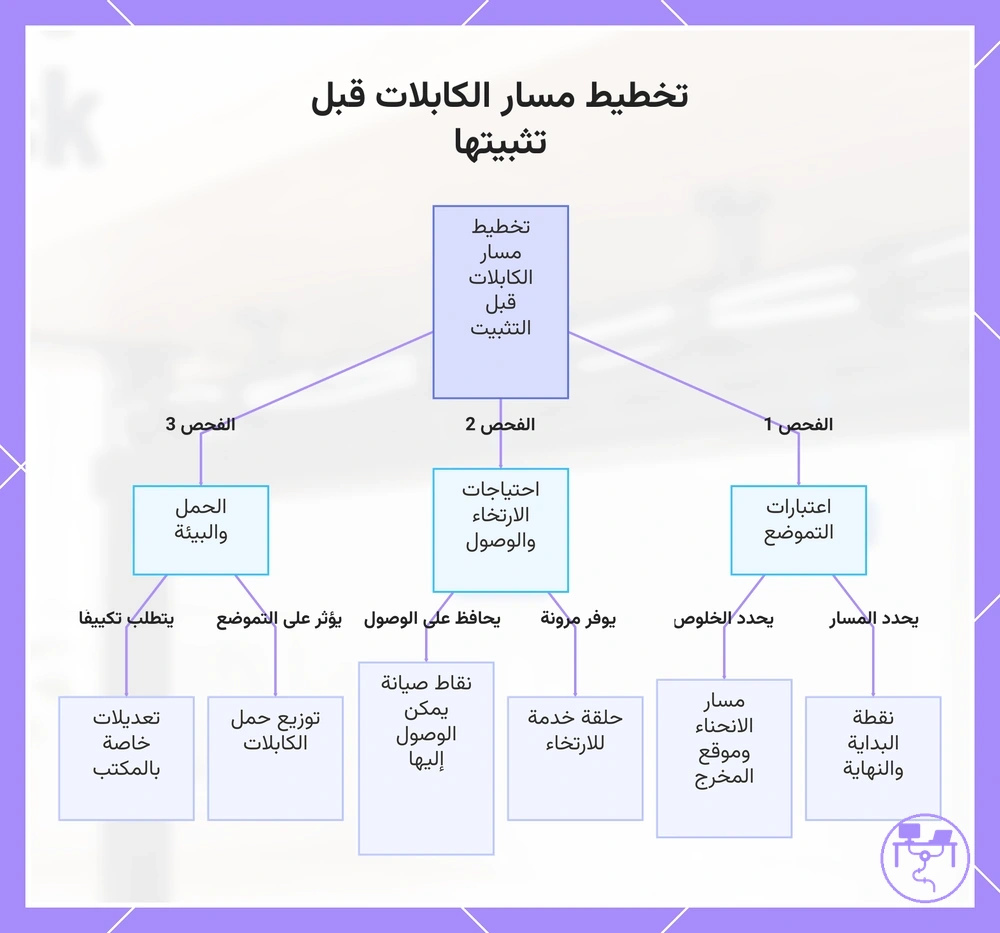

يوضح هذا المخطط معايير التخطيط الرئيسية التي يجب التحقق منها قبل تثبيت الكابلات، بما في ذلك وضعها، والوصول إلى الارتخاء، وظروف الحمل.
رسم مسارات الكابلات من الأجهزة إلى أسفل المكتب
ارسم مسارات الكابلات من الأجهزة إلى أسفل المكتب بتتبع كل جهاز أو جهاز طرفي من مصدر الكابل الخاص به إلى النقطة التي ينضم فيها الكابل إلى المسار السفلي للمكتب. سجل مسار الكابل قبل اختيار نقطة تثبيت أو تثبيت الكابل. تتبع كل كابل من مصدره إلى النقطة السفلية.
إذا شاركت أجهزة متعددة مسارًا واحدًا، فجمّع الكابلات حسب الوظيفة واحتياج الوصول بدلاً من تتبع كل كابل على حدة. قد يتبع كابل الشاشة وكابل الطاقة وكابل البيانات مسارات سفلية مختلفة عندما تختلف متطلبات الوصول. يجب أن تتصل كل مجموعة كابلات بنقطة تثبيت تدعم المسار السفلي المقصود واحتياج الوصول المستقبلي.
- مصدر كابل الشاشة ← المسار السفلي بالقرب من منطقة العرض ← نقطة التثبيت بالقرب من مسار العرض ← احتياج الوصول لتعديل الشاشة.
- مصدر كابل الطاقة ← المسار السفلي بالقرب من مسار الطاقة ← نقطة التثبيت بالقرب من منطقة الطاقة ← احتياج الوصول لتغييرات الطاقة أو الصيانة.
- مصدر كابل البيانات ← المسار السفلي على طول مسار البيانات ← نقطة التثبيت بالقرب من مسار الجهاز ← احتياج الوصول لإعادة التوصيل أو الترقيات.
- مجموعة كابلات مشتركة ← مسار كابل مجمع نحو نقطة دعم أسفل المكتب ← نقطة التثبيت بالقرب من انتقال المسار ← احتياج الوصول للتغييرات المستقبلية.

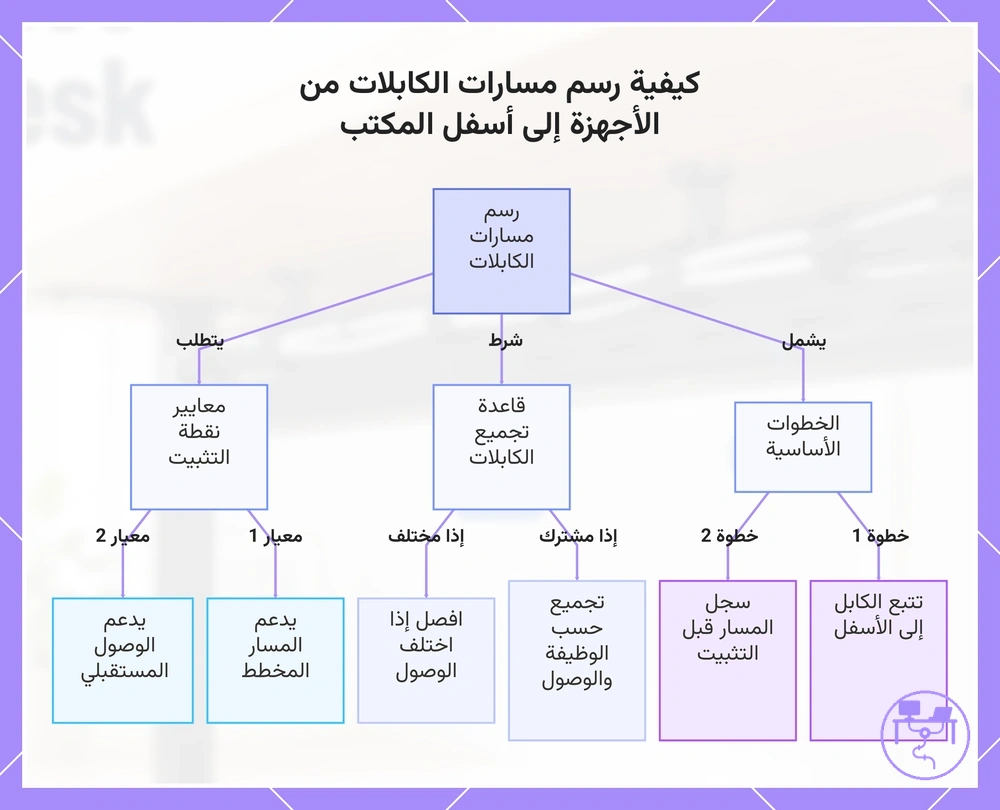

يوضح هذا المخطط الخطوات الرئيسية وقاعدة التجميع ومعايير نقاط التثبيت لرسم مسارات الكابلات من الأجهزة إلى أسفل المكتب.
افصل مسارات كابلات الطاقة والبيانات والأجهزة الطرفية
افصل مسارات كابلات الطاقة والبيانات والأجهزة الطرفية عندما تكون لأنواع الكابلات المختلفة احتياجات معالجة أو متطلبات وصول مختلفة. قد يكون مسار الكابل المشترك مناسبًا في بعض الإعدادات، لكن الفصل يمكن أن يساعد عندما يساهم تجميع الكابلات في الحرارة أو الإجهاد أو صعوبات الصيانة. الأسباب الرئيسية هي السلامة والوصول والصيانة.
قد تصبح حزم الكابلات المختلطة أصعب في الإدارة عندما يتطلب كابل الطاقة وكابل البيانات وكابل الجهاز الطرفي ظروف تمرير مختلفة. قد يتبع كابل الطاقة مسار كابل مختلف عن كابل البيانات عندما تختلف احتياجات الوصول أو حركة الكابل. يمكن للفصل أيضًا أن يجعل التعرف على الكابلات الفردية أسهل أثناء الصيانة ويساعد في الحفاظ على المسافة الحرة حيثما لزم الأمر. استخدم الفصل كقرار تمرير يعتمد على نوع الكابل وظروف المعالجة بدلاً من كونه قاعدة عالمية.
تنبيه: ضع في اعتبارك نوع الكابل والدعم والمسافة الحرة قبل تجميع مسارات كابلات متعددة في حزمة واحدة.
- كابل الطاقة ← يُمرر بالقرب من محول أو تجميع كابلات كثيف ← قد يستفيد من الفصل عندما تصبح الحرارة أو الإجهاد مصدر قلق.
- كابل البيانات ← يتطلب وصولًا منتظمًا أو إعادة توصيل ← يمكن للفصل تبسيط الصيانة وتتبع الكابلات.
- كابل الجهاز الطرفي ← عرضة لتغييرات الأجهزة أو الحركة ← قد يساعد الفصل في الحفاظ على الوصول وتقليل إجهاد الكابل.
- حزمة مختلطة ← دعم محدود أو مسافة حرة مقيدة ← يمكن للفصل المساعدة في تقليل الالتباس المتعلق بالصيانة أثناء الخدمة.

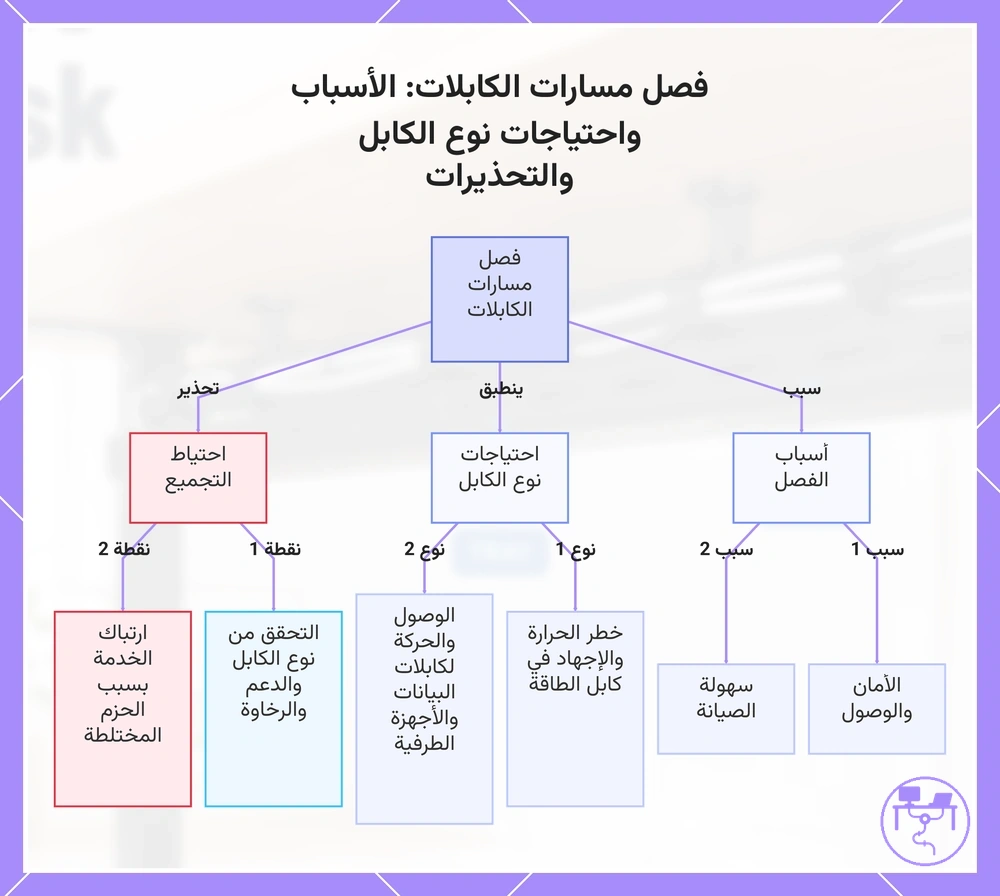

يشرح هذا المخطط الأسباب الرئيسية واعتبارات نوع الكابل واحتياط التجميع لفصل مسارات كابلات الطاقة والبيانات والأجهزة الطرفية.
اختيار أجهزة التمرير لمسار الكابل الرئيسي
يجب أن تتوافق أجهزة التمرير مع وظيفة مسار الكابل الرئيسي بدلاً من أن تكون مجرد منظم كابلات عام. أنواع الأجهزة المختلفة تدعم نتائج تمرير مختلفة ومستويات وصول وظروف تثبيت. اختر أجهزة التمرير لمسار الكابل الرئيسي بمطابقة الجهاز مع حمل الكابل ومستوى الوصول واتجاه المسار.
تشمل أجهزة التمرير فئات مثل صينية الكابلات والقناة J والمشابك والروابط والغطاء. تُستخدم صينية الكابلات والقناة J عادةً لدعم مسار أفقي على طول الجانب السفلي للمكتب، بينما تركز المشابك والروابط على تموضع الكابلات أو تجميعها. يجمّع الغطاء الكابلات في حزمة واحدة ولكنه قد يوفر مستوى وصول مختلفاً عن أجهزة الدعم المفتوحة. يوضح جدول المقارنة أدناه كيف تختلف كل فئة حسب مهمة التمرير ومستوى الوصول وحمل الكابل، وتقارن الصورة الأجهزة حسب دور التمرير والتنسيب السفلي.
| نوع الجهاز | مهمة التمرير | مستوى الوصول | الظرف الأنسب | ملاحظة |
|---|---|---|---|---|
| صينية الكابلات | دعم مسار كابل رئيسي | مرتفع | حمل كابل متوسط إلى مرتفع مع وصول متكرر | تتطلب مساحة تثبيت مناسبة |
| القناة J | توجيه مسار أفقي | متوسط | تمرير سفلي منظم مع كابلات محتواة | قد يعتمد الوصول على تصميم القناة |
| المشابك | تموضع الكابلات الفردية | مرتفع | حمل كابل خفيف والتحكم في المسار | أقل ملاءمة لمسارات الكابلات المجمعة |
| الروابط | تجميع الكابلات معاً | متوسط | تجميع الكابلات وتنظيم المسار | قد تقلل إمكانية الإزالة عند الإفراط في الاستخدام |
| الغطاء | ربط كابلات متعددة | متوسط | كابلات مجمعة تتبع نفس المسار | قد ينخفض الوصول إلى الكابلات الفردية |
تساعد مقارنات الجدول في تحديد سمة الجهاز التي تتوافق مع هدف التمرير دون تحويل اختيار الجهاز إلى تمرين مقارنة منتجات. لمقارنة أوسع لفئات الأجهزة، راجع تمرير الكابلات بالصواني والمسارات والأغلفة والمشابك.
تفاصيل التركيب تأتي بعد اختيار نوع الجهاز لأن طرق التثبيت تختلف حسب السطح السفلي وملاءمة الجهاز. يركز هذا القسم على سمات الاختيار بدلاً من إجراءات التركيب. لإرشادات التركيب، راجع تركيب أدوات تمرير الكابلات.
الصواني والقنوات J للتمرير الأفقي
يمكن أن تناسب الصينية أو القناة J التمرير الأفقي عندما تحتاج الكابلات إلى الدعم على طول الحافة الخلفية أو الجانب السفلي للمكتب. قد تناسب الصينية حزمة كابلات أكبر عندما تكون السعة والوصول المفتوح للكابلات من الأولويات، بينما قد تناسب القناة J مسارًا أفقيًا محتوى حيث تكون رؤية الكابل أمرًا ثانويًا. كلاهما يحمل مسارات الكابلات لكنهما يختلفان في الانفتاح والسعة والوصول إلى الكابلات لحالة استخدام التمرير الأفقي.
تدعم تصميمات الصينية والقناة J نفس اتجاه التمرير لكنها تستخدم طرقًا مختلفة لإدارة الكابلات. توفر الصينية عادةً انفتاحًا أكبر وقد تبسط الوصول إلى الكابلات عند توقع تغييرات أو صيانة، بينما قد تنشئ القناة J مسارًا أكثر احتواءً على طول سطح التثبيت. المفاضلة المحلية هي أن زيادة الانفتاح يمكن أن تحسن الوصول، بينما قد تقلل القناة الأكثر إغلاقًا الرؤية ولكنها قد تزيد من صعوبة الخدمة.
| ملاءمة الصينية | ملاءمة القناة J |
|---|---|
| السعة: قد تناسب حزمة كابلات أكبر عندما يزداد حمل الكابل. | السعة: قد تناسب مسارًا أفقيًا معتدلاً بمسار كابل محتوى. |
| الوصول: يمكن للوصول المفتوح للكابل تبسيط تغييرات الكابلات والصيانة. | الوصول: قد يعتمد الوصول إلى الكابل على شكل القناة وموضعها. |
| سطح التثبيت: غالبًا ما يمتد على مساحة أوسع من الجانب السفلي للمكتب. | سطح التثبيت: غالبًا ما يتبع قسمًا محددًا من الجانب السفلي للمكتب. |
| رؤية الكابل: قد يؤدي الانفتاح الأكبر إلى ترك الكابلات أكثر وضوحًا. | رؤية الكابل: قد يقلل تصميم القناة من رؤية الكابل على طول المسار. |
المشابك والروابط والأغطية لتجميع الكابلات
تدعم المشابك والروابط والأغطية تجميع الكابلات بعد اختيار المسار الرئيسي. تساعد هذه الملحقات في تنظيم مجموعة كابلات وإدارة تخفيف الإجهاد والتأثير على الوصول إلى الكابل دون تغيير المسار الأساسي. وظيفتها هي دعم التجميع والتحكم في الحزمة بدلاً من توفير دعم للمسار الرئيسي.
يعتمد اختيار الملحق على القبضة وقابلية الإزالة وحجم الحزمة ومتطلبات الوصول. قد تناسب المشابك مجموعات الكابلات التي تحتاج إلى وصول متكرر، بينما قد تناسب الروابط أحجام الحزم الأكبر عندما تكون هناك حاجة إلى تجميع محكوم. يمكن للأغطية المساعدة في الحفاظ على مجموعة الكابلات معًا للترتيب البصري، بينما قد يعتمد وصول الصيانة على مدى إحكام تجميع الكابلات. المفاضلة العملية تنطوي على الموازنة بين القبضة وقابلية الإزالة والوصول.
- المشابك: يمكن أن توفر قبضة محلية على طول الجانب السفلي مع السماح بسهولة الوصول وإعادة تموضع الكابلات الفردية.
- الروابط: يمكنها حمل حزمة أكبر معًا ودعم تخفيف الإجهاد، لكن قابلية الإزالة قد تقل عندما يتم شد الروابط أكثر من اللازم.
- الأغطية: يمكنها تجميع كابلات متعددة في حزمة واحدة للترتيب البصري، لكن الوصول إلى الكابلات الفردية قد يتطلب جهدًا إضافيًا أثناء الصيانة.
- الأشرطة أو الروابط القابلة لإعادة الاستخدام: قد تناسب مجموعات الكابلات التي تتطلب تعديلات متكررة لأن قابلية الإزالة هي أولوية أعلى.
تمرير الكابلات على طول الجانب السفلي للمكتب
مرر الكابلات على طول الجانب السفلي للمكتب باتباع مسار الكابل المخطط، وتجميع الكابلات في حزمة كابلات، ودعم المسار بالمشابك أو صينية عند الحاجة. الهدف هو الحفاظ على تنظيم مسار الكابل مع الحفاظ على سماح المسافة الحرة ونصف قطر الانحناء والوصول المستقبلي. تسلسل الإجراءات هو اختيار نقطة التثبيت وتمرير الكابل ووضع الدعامات وإدارة المسافة الحرة والتحقق من الوصول.
إذا كان المسار المخطط متوافقًا مع الجهاز المحدد بالفعل، يمكن لحزمة الكابلات الانتقال من مسار مخطط إلى مسار سفلي مدعوم دون تغيير التخطيط. قد يناسب مسار الصينية حزمة كابلات أكبر، بينما قد يناسب المسار المدعوم بالمشابك الكابلات التي تتطلب وصولًا أكثر مباشرة. توضح الخطوات أدناه كيفية الانتقال من مسار مخطط إلى مسار كابل مؤمن.
مرر الكابلات على طول الجانب السفلي للمكتب باستخدام الصورة أدناه لتحديد نقطة التثبيت ومسار حزمة الكابلات ومواقع الدعم وسماح المسافة الحرة والتحقق النهائي من الوصول.
- اختر نقطة التثبيت الأولى على طول الجانب السفلي للمكتب؛ إذا كان مسار الكابل يبدأ بالقرب من مجموعة أجهزة، استخدم ذلك الموقع كمرجع بدء لضمان اتباع حزمة الكابلات لمسار محدد.
- وجّه حزمة الكابلات على طول مسار الكابل المخطط؛ عندما تتوافق المشابك أو الصينية مع المسار، يمكن أن يظل مسار الكابل مدعومًا وأسهل في التنظيم.
- حافظ على تباعد التثبيت الذي يتناسب مع حمل الكابل وشكل المسار؛ عندما يتم توزيع نقاط الدعم بشكل مناسب، قد تبقى حزمة الكابلات أكثر استقرارًا على طول الجانب السفلي.
- اترك سماح مسافة حرة بالقرب من الأجهزة أو نقاط الحركة؛ عندما يتغير موضع المعدات، قد يتكيف مسار الكابل مع إجهاد أقل.
- تحقق من نصف قطر الانحناء عند المنعطفات والانتقالات؛ عندما تبقى الانحناءات تدريجية، قد تكون الكابلات أسهل في الإدارة والوصول لاحقًا.
- قم بإجراء فحص وصول على طول المسار بأكمله؛ عندما تظل الموصلات والتعديلات ونقاط الصيانة قابلة للوصول، قد يكون مسار الكابل أسهل في التعديل دون إعادة توجيه أقسام رئيسية.
يركز التمرير على مسار الكابل وتسلسل الدعم بدلاً من تفاصيل تركيب الأجهزة. أكمل فحصًا نهائيًا بالتأكد من أن حزمة الكابلات لا تزال تتمتع بالوصول المناسب وسماح المسافة الحرة ومرونة الانحناء بعد التمرير. أنهِ بالتحقق من الوصول والمسافة الحرة والإجهاد.
تأمين الكابلات دون حظر الوصول
أمن الكابلات بدعمها عند كل نقطة تثبيت مع الحفاظ على إمكانية الوصول إلى المنافذ والمقابس والمحولات للتغييرات أو الصيانة المستقبلية. قد يختلف مقدار الضغط عند نقطة التثبيت والتباعد بين نقاط الدعم حسب سمك الكابل ونوع الكابل واحتياجات الوصول. يمكن لدعم الكابل تقليل الترهل، لكن يجب ألا يحجب الدعم الوصول.
تعتمد قرارات نقاط التثبيت على الضغط والتباعد ومتطلبات الوصول للفك. إذا طبقت المشابك أو الروابط ضغطًا أكثر من اللازم، قد يصبح الوصول إلى المنافذ أو المقابس أو المحولات أصعب عند حدوث تغييرات في المعدات. قبل شد نقطة دعم، تحقق من بقاء وصول الفك متاحًا وأكمل فحص وصول الفك.
- تأكد من بقاء المنافذ قابلة للوصول دون إزالة نقاط دعم متعددة.
- تحقق من إمكانية فصل المقابس عند الحاجة دون ضغط مفرط على الكابل.
- تأكد من بقاء المحولات قابلة للوصول بعد تأمين الكابلات.
- ضمن أن المشابك أو الروابط لا تزال تسمح بوصول الفك للصيانة المستقبلية.
تمرير الكابلات من الأرض إلى المكتب
يجب أن ينتقل مسار الكابل من الأرض إلى المكتب من موضع المخرج أو مسار الكابل الأرضي إلى الجانب السفلي للمكتب مع الدعم قبل وصوله إلى نقطة الدخول. يجب أن يتجنب المسار الكابلات الفضفاضة عبر مناطق المشي وألا يشد بقوة ضد المقابس أو المحولات. المخاطر المحلية هي خطر التعثر والشد وفقدان المسافة الحرة.
إذا كان موضع المخرج على الأرض أو الحائط أسفل المكتب، يجب أن يوجه الدعم الرأسي الكابل إلى الأعلى قبل أن يصل الكابل إلى نقطة دخول المكتب. قد يحتاج المكتب الثابت فقط إلى مسار كابل رأسي ثابت، بينما قد يحتاج المكتب القابل لتعديل الارتفاع إلى نطاق حركة أكبر قبل أن يصل الكابل إلى الجانب السفلي. يجب وضع نقطة الدخول حيث يمكن للكابل أن ينعطف نحو المسار السفلي دون إحداث إجهاد.
- حدد موضع المخرج؛ إذا بدأ الكابل بالقرب من ممر مشاة، وجّه مسار الكابل من الأرض إلى المكتب بعيدًا عن حركة القدمين لتقليل خطر التعثر.
- أضف دعمًا رأسيًا حيث يرتفع الكابل؛ عندما يكون الكابل مدعومًا لأعلى، قد يقل التشابك المرئي بالقرب من الأرض.
- اترك حلقة مسافة حرة بالقرب من نقطة الانتقال؛ عندما يتحرك المكتب أو الجهاز، يمكن للكابل أن يتحرك بإجهاد أقل.
- اختر نقطة الدخول أسفل المكتب؛ إذا دخل الكابل بالقرب من المسار السفلي الرئيسي، يمكن للكابل الانضمام إلى المسار بعدد أقل من الانحناءات غير المدعومة.
- تحقق من نطاق الحركة قبل التحديد النهائي؛ إذا تغير ارتفاع المكتب أو موضع الجهاز، يجب أن تسمح حلقة المسافة الحرة بالحركة دون شد محكم.
التحكم في طول الكابل والمسافة الحرة والتسميات
تحكم في طول الكابل والمسافة الحرة والتسميات بعد تأمين المسار الرئيسي بحيث تبقى الكابلات منظمة دون تقليل وصول الصيانة. يجب تعديل الكابل الزائد والمسافة الحرة للخدمة وتسميات الكابلات بناءً على مدى تكرار تغير المعدات أو حركتها. يعتمد التحكم الفعال في المسافة الحرة على احتياجات الوصول والتغييرات المستقبلية.
يعتمد طول الكابل على مسافة المسار وموضع الجهاز ومتطلبات الصيانة. عندما يتبقى كابل زائد بعد التمرير، يمكن لطريقة اللف المساعدة في الحفاظ على تنظيم طول السلك بالقرب من شاشة أو شريط طاقة أو منطقة إرساء. يجب أن تتجنب طريقة اللف الانحناءات الحادة أو الحلقات الضيقة بشكل مفرط لأن الحلقات الضيقة قد تحد من مرونة الكابل.
يجب أن يثبت ضغط الروابط الكابلات معًا دون ضغطها أكثر من اللازم. قد يختلف سماح المسافة الحرة حسب حركة الجهاز ونوع الكابل وتكرار الصيانة. تدعم المسافة الحرة للخدمة التعديلات المستقبلية وتربط المسافة الحرة للكابل باحتياجات الحركة والصيانة.
يجب أن يظل موضع التسمية مرئيًا حيث تتصل الكابلات أو تنفصل أو تدخل في مسار مجمع. يمكن للتسميات المساعدة في تحديد غرض الكابل أثناء التغييرات المستقبلية، بينما لا يزال وصول الصيانة يعتمد على الموصلات ونقاط الخدمة التي يمكن الوصول إليها. تحكم في طول الكابل والمسافة الحرة والتسميات باستخدام قائمة المراجعة أدناه للتحقق من المسافة الحرة والتسميات ووصول الصيانة المستقبلية.
- لف الكابل الزائد باستخدام طريقة لف تحافظ على تنظيم طول الكابل وإمكانية الوصول إليه للتغييرات المستقبلية.
- طبق ضغط روابط يدعم تنظيم الكابل مع السماح بحركة الكابل عند الحاجة إلى الصيانة.
- اترك مسافة حرة للخدمة حيث قد تتغير مواضع الشاشات أو مناطق الإرساء أو الأجهزة المتصلة.
- ضع التسميات بالقرب من نقاط الاتصال ليظل تحديد الكابل أسهل أثناء الصيانة.
- تحقق من وصول الصيانة بعد وضع التسميات والتجميع لتأكيد بقاء الموصلات قابلة للوصول.
يكون طول الكابل وسماح المسافة الحرة وموضع التسمية أكثر فائدة عندما تدعم التغييرات المستقبلية بدلاً من الترتيب البصري فقط. أعطِ الأولوية لوصول الصيانة والمسافة الحرة للخدمة والتحديد الواضح قبل إجراء تعديلات إضافية.
فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

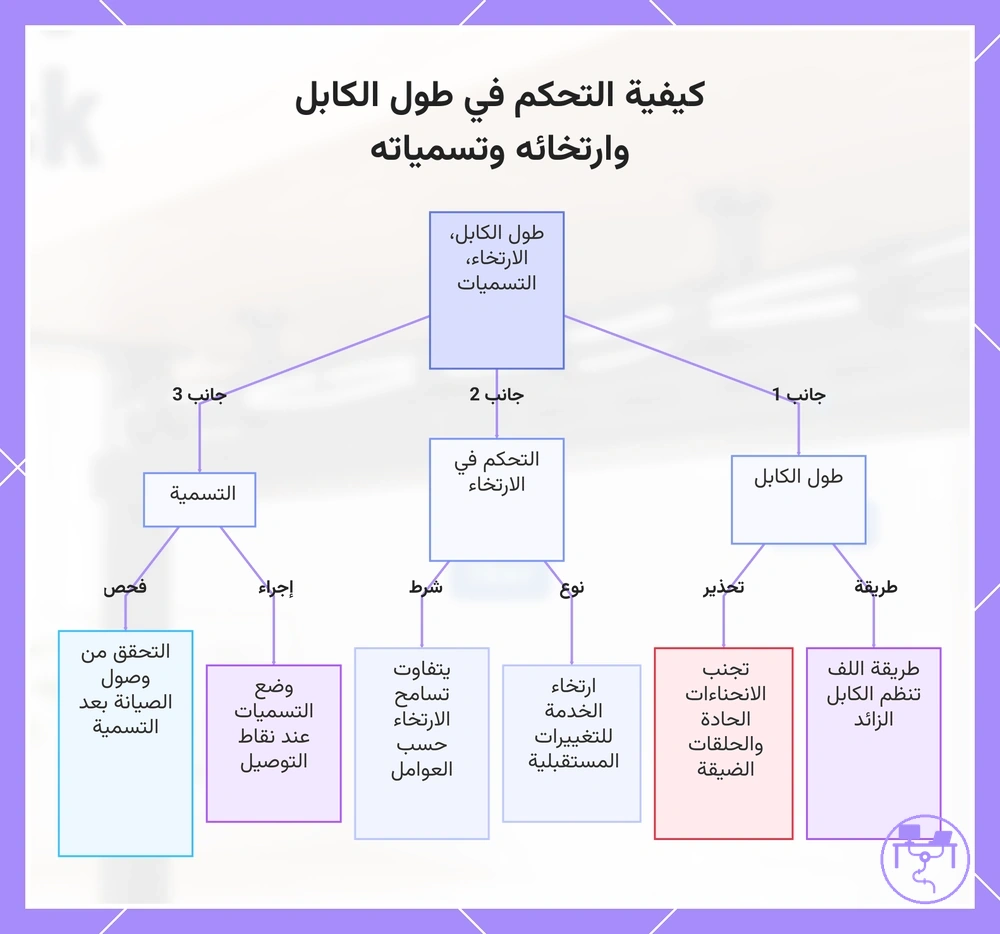

يوضح هذا المخطط كيفية إدارة طول الكابل وارتخائه وتسمياته للحفاظ على التنظيم وتسهيل الوصول للصيانة مستقبلاً.
تمرير آمن حول شرائط الطاقة والمحولات
يعتمد التمرير الآمن حول شرائط الطاقة والمحولات على إبقاء شريط الطاقة والمحول وسلك الطاقة قابلة للوصول مع تجنب الضغط غير الضروري أو منع تدفق الهواء. يجب أن يسمح مسار الكابل بالقرب من مكونات الطاقة بالوصول إلى المقابس وألا يسبب انحناءً شديدًا للسلك. الحرارة والإجهاد والوصول والمسار هي متغيرات السلامة الرئيسية.
يمكن أن تسبب محولات الطاقة كبيرة الحجم وشرائط الطاقة مشاكل في التمرير عندما يحبس مسار الكابل الحرارة، أو يشد سلك الطاقة، أو يمنع الوصول إلى المقبس. ضع المحول وشريط الطاقة حيث يظل اتجاه المقبس والوصول إلى الحمل مرئيين بما يكفي للفحص أو التغيير. حافظ على توفر التهوية وتجنب ظروف انحناء السلك الحادة التي قد تزيد الإجهاد.
يجب التحقق من التمرير الآمن حول شرائط الطاقة والمحولات قبل ربط سلك الطاقة مع بقية المسار. استخدم قائمة المراجعة التنبيهية أدناه للتحقق من التهوية والانحناء والوصول والإجهاد ورؤية الحمل قبل الانتقال إلى إرشادات السلامة الأكثر تفصيلاً.
- تحقق من أن شريط الطاقة والمحول يتمتعان بتهوية بدلاً من دفنهما داخل حزمة كابلات ضيقة.
- تأكد من أن اتجاه المقبس لا يجبر سلك الطاقة على انحناء حاد.
- حافظ على وضوح الوصول إلى الحمل بما يكفي لفحص أو فصل المقابس عند الحاجة.
- وجّه مسار الكابل بحيث يكون محول الطاقة مدعومًا دون إجهاد معلق على السلك.
- اجعل قرارات تمرير الطاقة متوافقة مع تعليمات الشركة المصنعة ومتطلبات السلامة المحلية.
يغطي هذا القسم سلامة مستوى التمرير فقط، وليس نصائح الكود الكهربائي أو إرشادات التحميل الزائد أو ضمانات أن الإعداد آمن. للحصول على إرشادات أعمق لسلك الطاقة، راجع كيفية تمرير كابلات الطاقة بأمان.

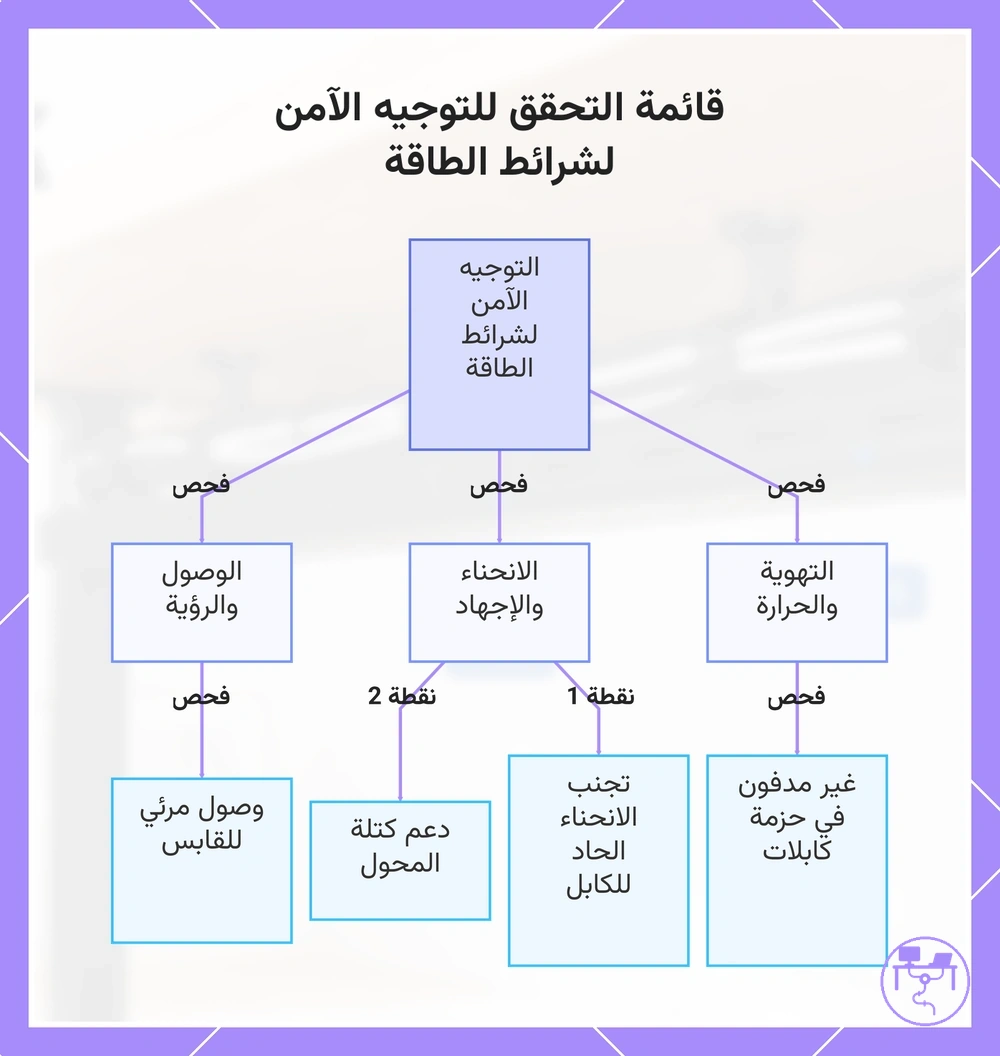

يوضح هذا المخطط المتغيرات الرئيسية للسلامة وفحوصات التحقق لتوجيه الكابلات حول شرائط الطاقة والمحولات.
إصلاح مسارات الكابلات الفضفاضة أو المتدلية أو المتشابكة
عند ظهور كابلات فضفاضة أو كابلات متدلية أو كابلات متشابكة أو كابلات مجهدة بعد التمرير، غالبًا ما يرتبط السبب المحتمل بتنسيب المسار أو دعم الكابل أو التحكم في المسافة الحرة أو تجميع الكابلات. لا يشير العرض المرئي إلى سبب واحد، لذا يجب أن يتم التشخيص قبل إجراء أي تصحيح. ترتبط معظم مشاكل تمرير الكابلات بظروف المسار أو الدعم أو المسافة الحرة أو التجميع.
قد تنتج الكابلات الفضفاضة عن قسم غير مدعوم من المسار، بينما قد تشير الكابلات المتشابكة إلى أن تجميع الكابلات لم يعد متوافقًا مع الاستخدام الحالي. يعتمد التصحيح الآمن على فحص العرض أولاً ثم مطابقة التصحيح مع السبب المحتمل. يساعد جدول التشخيص أدناه في تحديد الأعراض الشائعة ومسارات التصحيح الممكنة.
أصلح مسارات الكابلات الفضفاضة أو المتدلية أو المتشابكة بمقارنة كل عرض مع سببه المحتمل واختيار تصحيح آمن قبل إجراء تغييرات في المسار. لأنماط أوسع لاستكشاف الأخطاء وإصلاحها، راجع كيفية إصلاح تمرير الكابلات غير الصحيح.
| العرض | السبب المحتمل | التصحيح الآمن | عند إعادة التخطيط |
|---|---|---|---|
| مسار كابل متدلٍ | قد يكون دعم الكابل متباعدًا جدًا أو مفقودًا. | أضف أو اضبط نقطة دعم على طول حزمة الكابلات. | أعد تخطيط المسار إذا استمر الترهل بعد تصحيح الدعم. |
| مسارات مشابك فضفاضة | قد لا يعد مسار المشبك متوافقًا مع مسار الكابل. | أعد تموضع دعم الكابل ليتبع المسار الحالي. | أعد تخطيط المسار إذا كانت حركة الكابل تسحب باستمرار بعيدًا عن نقاط الدعم. |
| حزم متشابكة | قد لا يعد التجميع بالأغطية أو الروابط متوافقًا مع اتصالات الكابلات الحالية. | افصل وأعد تجميع الكابلات باستخدام هيكل حزمة أكثر ملاءمة. | أعد تخطيط المسار إذا عادت فوضى الكابلات بعد إعادة التجميع. |
| أسلاك مشدودة بشدة | قد تنتج الكابلات المجهدة عن شد زائد أو انحناء مقيد. | قلل الشد واستعد الوصول حول القسم المتأثر. | أعد تخطيط المسار إذا كان مسار الكابل لا يمكنه دعم الحركة دون إجهاد. |
يعتمد التصحيح الآمن على مطابقة العرض مع سبب محتمل بدلاً من تطبيق نفس الإصلاح في كل مكان. استخدم فحوصات دعم الكابل والتجميع والشد والوصول كمعايير تصحيح قبل اتخاذ قرار إعادة تخطيط المسار. أعد تخطيط المسار عندما لا يتمكن التصحيح المحلي من حل مشكلة تمرير الكابل الأساسية.
