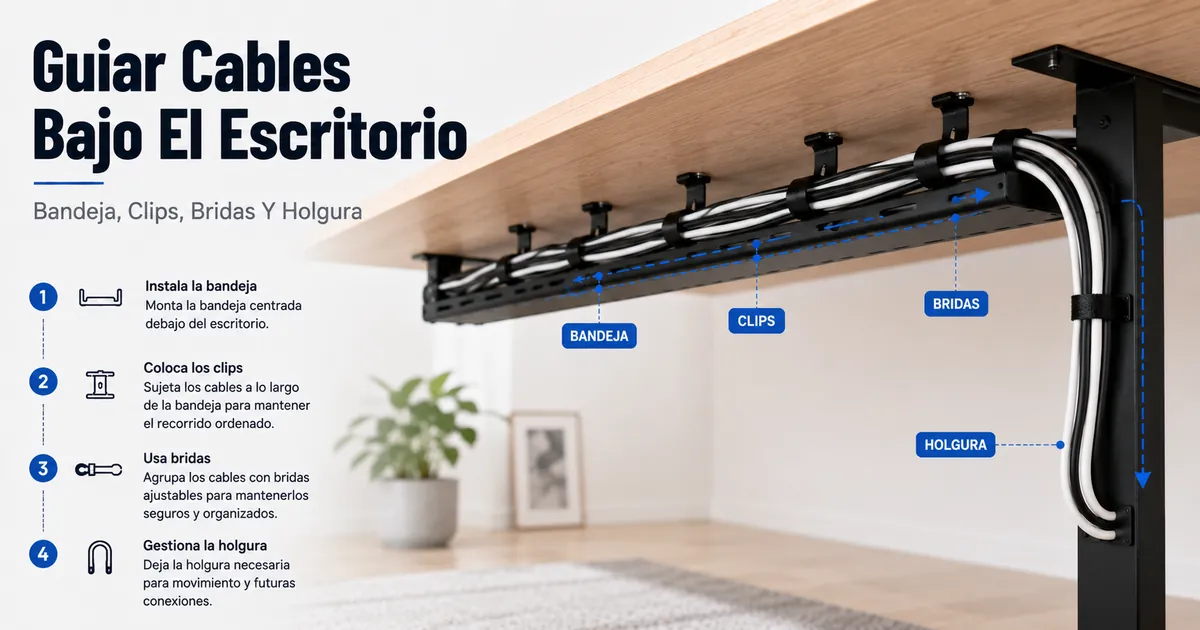

Cómo guiar los cables por debajo del escritorio

El guiado de cables por debajo del escritorio comienza con la creación de una ruta de cables soportada que mantenga los cables accesibles y permita la holgura adecuada para la configuración del escritorio. Un sistema de gestión de cables para escritorio puede funcionar de manera más eficaz cuando cada recorrido de cable sigue una ruta planificada en lugar de cruzarse al azar. El principio fundamental del guiado es soportar los cables a lo largo de una ruta definida en la parte inferior del escritorio.

El guiado de cables por debajo del escritorio es el proceso de guiar los cables de alimentación, datos y periféricos a través de una ruta estructurada debajo de un escritorio utilizando componentes de soporte como una bandeja para cables, clips para cables o una funda para cables. Dentro de un sistema de gestión de cables para escritorio, el objetivo es equilibrar el soporte, el acceso y los ajustes futuros de los cables, en lugar de simplemente ocultarlos. Las rutas de cables deben permanecer accesibles cuando se cambie el equipo o se requiera mantenimiento. Para una visión general más amplia del contexto del sistema, consulte el desk cable management system hub.

Los cables enredados, los cables colgantes y los cables sueltos suelen aparecer cuando no se planifica una ruta de cables antes de fijarlos. Una ruta que separe los grupos de cables, conserve la holgura y soporte el recorrido a lo largo de la parte inferior del escritorio puede reducir el trabajo de corrección posterior. La colocación de los cables de alimentación puede requerir una ruta de guiado diferente a la de los cables de datos o periféricos cuando las necesidades de acceso o mantenimiento difieren. Comprender estas variables de guiado prepara la base para los conceptos básicos de guiado que siguen.

Si la configuración incluye cables de monitor, un cable de alimentación del suelo al escritorio o un escritorio fijo con espacio limitado en la parte inferior, es posible que sea necesario ajustar la ruta de guiado. La colocación de la bandeja para cables, los clips para cables y la funda para cables puede variar según la carga de cables, la ubicación de los dispositivos y los puntos de acceso a la alimentación. El objetivo del guiado sigue siendo el mismo: mantener los cables soportados, accesibles y no demasiado tensados, siguiendo una ruta de cables clara.

Conceptos básicos del guiado de cables por debajo del escritorio

El guiado de cables por debajo del escritorio es el proceso de guiar un recorrido de cables desde los puntos de los dispositivos a lo largo de una ruta de cables definida en la parte inferior del escritorio, manteniendo el soporte, el acceso y la holgura. El objetivo es crear una ruta que se mantenga organizada, accesible y adaptable a medida que cambien los equipos o las necesidades de cableado. La ruta de cables, el soporte, el acceso y la holgura son las variables básicas que determinan cómo funciona el guiado de cables por debajo del escritorio.

Los conceptos básicos del guiado de cables por debajo del escritorio son más fáciles de entender cuando la ruta de cables se ve como un recorrido que mueve los cables desde los puntos de los dispositivos hasta la parte inferior del escritorio. El diagrama a continuación aclara cómo el recorrido de cables pasa por los puntos de soporte mientras preserva el acceso y un área de holgura controlada.

El guiado de cables por debajo del escritorio funciona porque a cada recorrido de cables se le asigna una posición, se le brinda soporte a lo largo de su ruta de cables y se le da suficiente holgura para el movimiento o ajustes futuros. Una bandeja para cables y clips para cables pueden ayudar a mantener el soporte de los cables, pero no reemplazan la lógica del guiado en sí. Cuando el soporte y el acceso se planifican juntos, los cables pueden ser más fáciles de alcanzar y es menos probable que se enreden o generen problemas de seguridad evitables. La colocación real depende de las ubicaciones de los dispositivos, el espacio en la parte inferior del escritorio y los requisitos de acceso.

El guiado de cables por debajo del escritorio a menudo se confunde con ocultar los cables visibles, pero los objetivos son diferentes. Guiar los cables se centra en la ruta de cables, el soporte, el acceso y la holgura, mientras que ocultar los cables visibles se centra en la apariencia. Comprender esta distinción prepara la siguiente etapa de la planificación de la ruta.

Planifique la ruta de cables antes de fijar los cables

La planificación de la ruta de cables debe realizarse antes de fijar los cables, porque los cambios de ruta son más fáciles de hacer antes de que los cables estén atados, sujetos con clips, enfundados o colocados en una bandeja. Una ruta de cables debe tener en cuenta dónde comienzan los cables, dónde deben terminar y cómo permanecerán accesibles después. El marco de decisión principal es el origen del cable, el destino, la trayectoria de curvatura, el bucle de servicio y las necesidades de acceso.

Si la posición del dispositivo, la ubicación del tomacorriente o la forma del escritorio cambian, la ruta de cables puede requerir una elección de ruta diferente. Un plan de guiado que se adapte a una disposición de escritorio puede no proporcionar el mismo acceso u holgura en otra configuración. La posición de la regleta y la carga de cables también pueden influir en la colocación a lo largo del espacio inferior y afectar los puntos de mantenimiento accesibles. Estas condiciones proporcionan la base para la lista de verificación a continuación.

Planifique la ruta de cables antes de fijar los cables verificando las condiciones de la ruta antes de cualquier acción de sujeción. La lista de verificación separa los criterios relacionados con la colocación de las condiciones que influyen en la holgura y el acceso futuro.

• El origen y el destino del cable determinan la ruta general de cables e influyen en las decisiones de colocación.
• La trayectoria de curvatura afecta cómo el diseño de cables se mueve alrededor de las estructuras del escritorio, los equipos y los obstáculos.
• La ubicación del tomacorriente y la posición de la regleta influyen en la dirección de la ruta y las opciones de agrupación de cables.
• La carga de cables puede afectar cómo se distribuyen los cables a lo largo de la ruta y las áreas de mantenimiento.
• Un bucle de servicio proporciona holgura controlada que puede ayudar a acomodar el movimiento futuro del equipo.
• Los puntos de mantenimiento accesibles ayudan a preservar el acceso sin requerir cambios importantes en la ruta.

Para obtener criterios adicionales de planificación de rutas, revise cómo plan cable routes before installation. Cada condición verificada respalda una decisión de guiado más informada antes de fijar los cables.

Un escritorio fijo, un brazo para monitor o una ruta del suelo al escritorio pueden cambiar las condiciones de guiado porque los requisitos de movimiento y holgura de los cables pueden diferir. En estas situaciones, la elección de la ruta debe tener en cuenta las posiciones cambiantes de los cables y las necesidades de acceso continuas. Aplique la misma lista de verificación de planificación mientras se ajusta a la condición específica del escritorio.

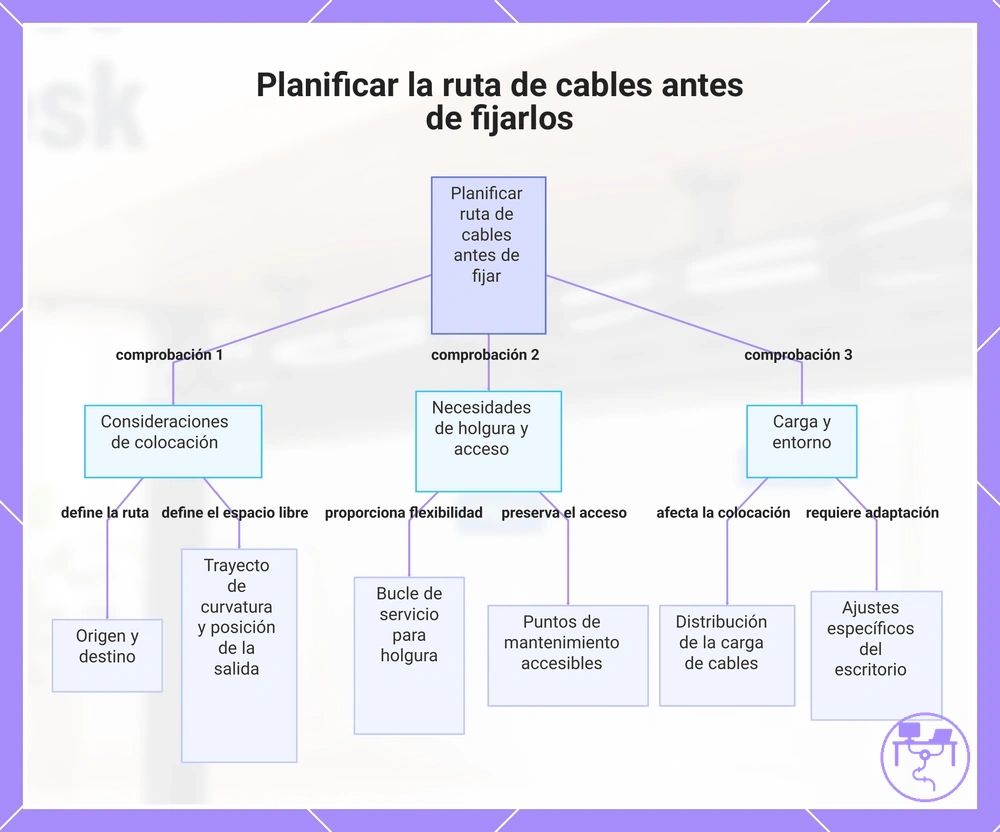

Este gráfico muestra los criterios clave de planificación que deben verificarse antes de fijar los cables, incluida la colocación, el acceso para la holgura y las condiciones de carga.

Mapee las rutas de cables desde los dispositivos hasta la parte inferior del escritorio

Mapee las rutas de cables desde los dispositivos hasta la parte inferior del escritorio trazando cada dispositivo o periférico desde su fuente de cable hasta el punto donde el cable se une a la ruta de la parte inferior del escritorio. Registre la ruta de cables antes de elegir un punto de fijación o fijar el cable. Trace cada cable desde la fuente hasta el punto inferior.

Si varios dispositivos comparten una ruta, agrupe los cables por función y necesidad de acceso en lugar de trazar cada cable individualmente. Un cable de monitor, un cable de alimentación y un cable de datos pueden seguir rutas inferiores diferentes cuando los requisitos de acceso difieren. Cada grupo de cables debe conectarse a un punto de fijación que soporte la ruta inferior prevista y la necesidad de acceso futura.

• Fuente del cable del monitor → ruta inferior cerca del área de visualización → punto de fijación cerca de la ruta de visualización → necesidad de acceso para ajuste de pantalla.
• Fuente del cable de alimentación → ruta inferior cerca de la ruta de alimentación → punto de fijación cerca del área de alimentación → necesidad de acceso para cambios o mantenimiento de la alimentación.
• Fuente del cable de datos → ruta inferior a lo largo de la ruta de datos → punto de fijación cerca de la ruta del dispositivo → necesidad de acceso para reconexión o actualizaciones.
• Grupo de cables compartido → ruta de cables combinada hacia un punto de soporte en la parte inferior del escritorio → punto de fijación cerca de la transición de ruta → necesidad de acceso para cambios futuros.

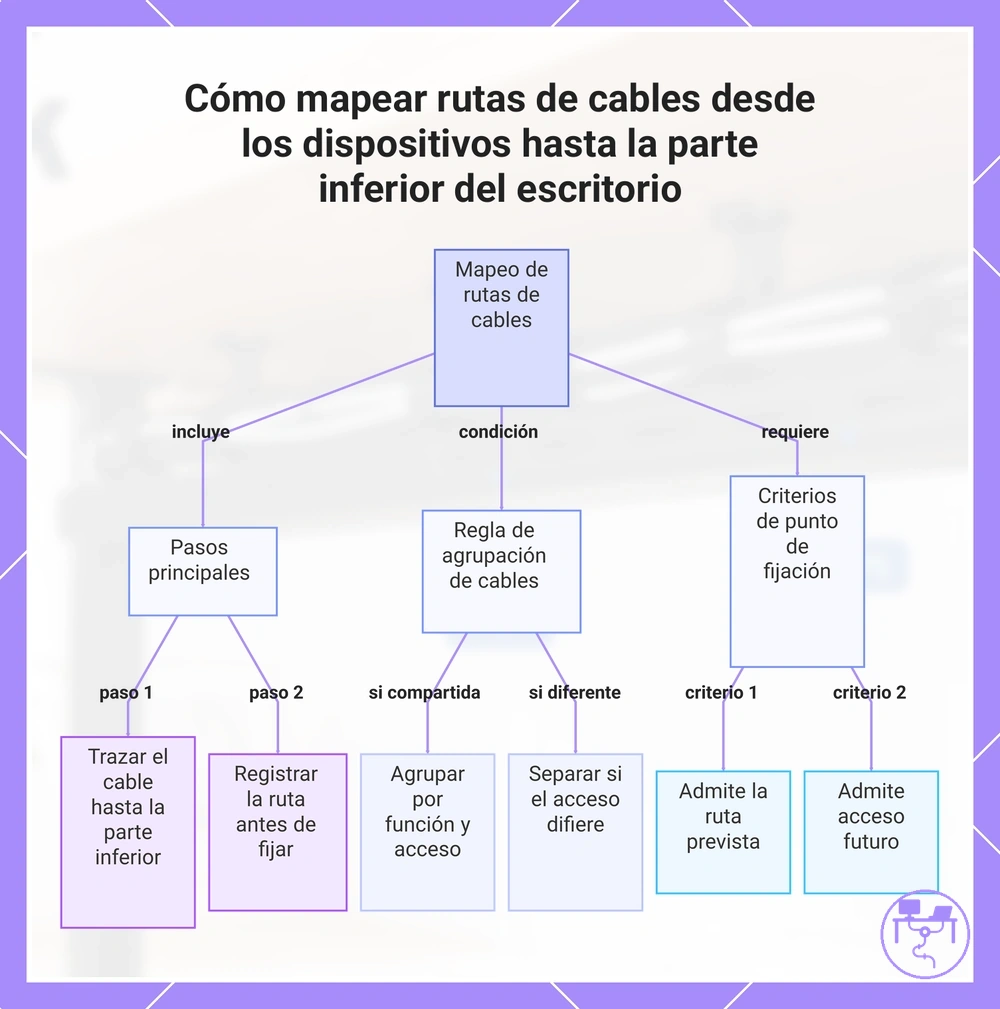

Este gráfico muestra los pasos clave, la regla de agrupación y los criterios de puntos de fijación para mapear rutas de cables desde los dispositivos hasta la parte inferior del escritorio.

Separe los recorridos de cables de alimentación, datos y periféricos

Separe los recorridos de cables de alimentación, datos y periféricos cuando los diferentes tipos de cable tengan distintas necesidades de manejo o requisitos de acceso. Un recorrido de cables compartido puede ser adecuado en algunas configuraciones, pero la separación puede ayudar cuando la agrupación de cables contribuye al calor, la tensión o las dificultades de mantenimiento. Las razones principales son la seguridad, el acceso y el mantenimiento.

Los haces de cables mixtos pueden volverse más difíciles de gestionar cuando un cable de alimentación, un cable de datos y un cable periférico requieren condiciones de guiado diferentes. Un cable de alimentación puede seguir un recorrido de cables diferente al de un cable de datos cuando las necesidades de acceso o el movimiento de los cables difieren. La separación también puede facilitar la identificación de cables individuales durante el mantenimiento y ayudar a preservar la holgura donde sea necesario. Utilice la separación como una decisión de guiado basada en el tipo de cable y la condición de manejo, no como una regla universal.

Precaución: Considere el tipo de cable, el soporte y la holgura antes de agrupar varios recorridos de cables en un solo haz.

• Cable de alimentación → guiado cerca de un adaptador o agrupación densa de cables → puede beneficiarse de la separación cuando el calor o la tensión sean una preocupación.
• Cable de datos → requiere acceso regular o reconexión → la separación puede simplificar el mantenimiento y el trazado de cables.
• Cable periférico → sujeto a cambios o movimiento del dispositivo → la separación puede ayudar a preservar el acceso y reducir la tensión del cable.
• Haz mixto → soporte limitado u holgura restringida → la separación puede ayudar a reducir la confusión relacionada con el servicio durante el mantenimiento.

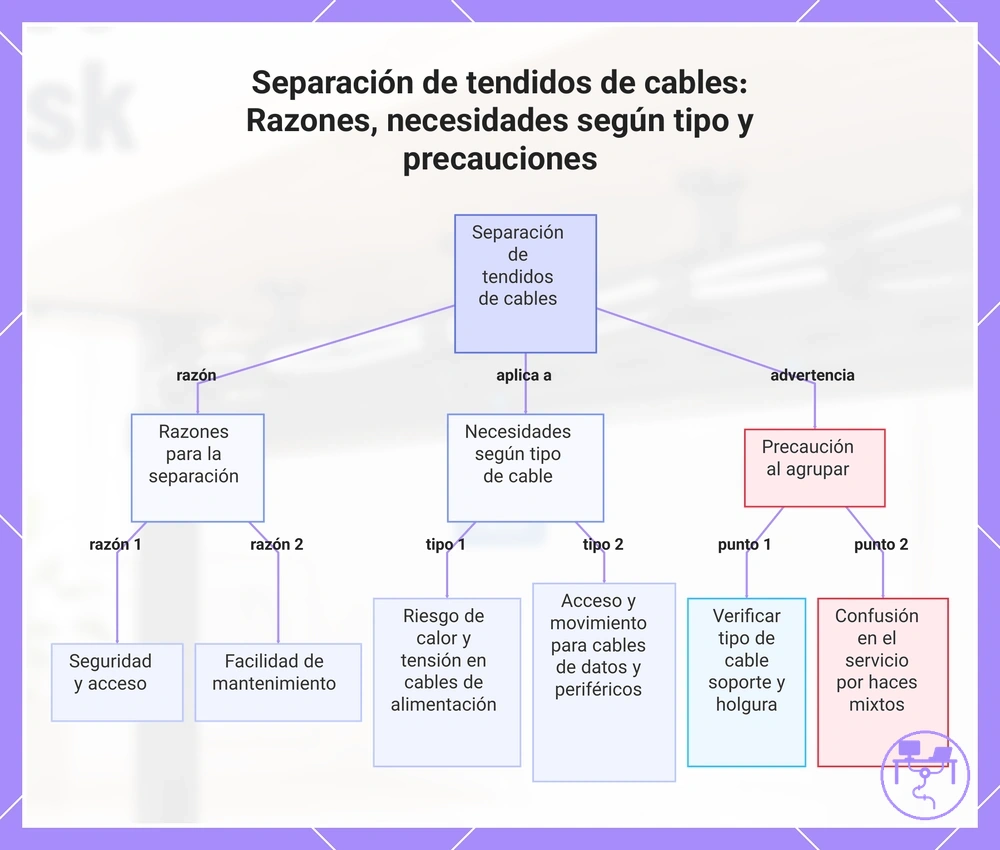

Este gráfico explica las razones principales, las consideraciones según el tipo de cable y la precaución al agrupar para separar los tendidos de cables de alimentación, datos y periféricos.

Elija el hardware de guiado para el recorrido principal de cables

El hardware de guiado debe coincidir con la función del recorrido principal de cables en lugar de servir como un organizador general de cables. Los diferentes tipos de hardware admiten diferentes resultados de guiado, niveles de acceso y condiciones de montaje. Elija el hardware de guiado para el recorrido principal de cables haciendo coincidir el hardware con la carga de cables, el nivel de acceso y la dirección de la ruta.

El hardware de guiado incluye categorías como bandeja para cables, canal J, clips, bridas y funda. Una bandeja para cables y un canal J se usan comúnmente para soportar un recorrido horizontal a lo largo de la parte inferior del escritorio, mientras que los clips y las bridas se centran en el posicionamiento o la agrupación de cables. Una funda agrupa cables en un solo haz, pero puede proporcionar un nivel de acceso diferente al del hardware de soporte abierto. La tabla comparativa a continuación resalta cómo cada categoría difiere según la tarea de guiado, el nivel de acceso y la carga de cables, y la imagen compara el hardware por función de guiado y colocación inferior.

Tipo de hardware	Tarea de guiado	Nivel de acceso	Condición más adecuada	Precaución
Bandeja para cables	Soportar un recorrido principal de cables	Alto	Carga de cables de moderada a alta con acceso frecuente	Requiere espacio de montaje adecuado
Canal J	Guiar un recorrido horizontal	Moderado	Guiado inferior estructurado con cables contenidos	El acceso puede depender del diseño del canal
Clips	Posicionar cables individuales	Alto	Carga de cables ligera y control de ruta	Menos adecuado para recorridos de cables agrupados
Bridas	Agrupar cables juntos	Moderado	Agrupación de cables y organización de ruta	Pueden reducir la capacidad de extracción si se usan en exceso
Funda	Agrupar múltiples cables	Moderado	Cables agrupados que siguen la misma ruta	El acceso a cables individuales puede verse reducido

Las comparaciones de tablas ayudan a identificar qué atributo del hardware coincide con el objetivo de guiado sin convertir la selección de hardware en un ejercicio de comparación de productos. Para una comparación más amplia de categorías de hardware, consulte routing with trays raceways sleeves and clips.

Los detalles de instalación corresponden después de haber seleccionado el tipo de hardware, porque los métodos de montaje varían según la superficie inferior y el ajuste del hardware. Esta sección se centra en los atributos de selección en lugar de los procedimientos de instalación. Para obtener orientación sobre la instalación, consulte install cable routing hardware.

Bandejas y canales J para el guiado horizontal

Una bandeja o un canal J puede ser adecuado para el guiado horizontal cuando los cables necesitan soporte a lo largo del borde posterior o la parte inferior de un escritorio. Una bandeja puede ser adecuada para un haz de cables más grande cuando la capacidad y el acceso abierto a los cables son prioritarios, mientras que un canal J puede ser adecuado para un recorrido horizontal contenido donde la visibilidad de los cables es una preocupación secundaria. Ambos sostienen recorridos de cables, pero difieren en apertura, capacidad y acceso a los cables para el caso de uso de guiado horizontal.

Los diseños de bandeja y canal J soportan la misma dirección de guiado, pero utilizan diferentes enfoques para la gestión de cables. Una bandeja generalmente ofrece una mayor apertura y puede simplificar el acceso a los cables cuando se esperan cambios o mantenimiento, mientras que un canal J puede crear una ruta más contenida a lo largo de la superficie de montaje. La compensación local es que una mayor apertura puede mejorar el acceso, mientras que un canal más cerrado puede reducir la visibilidad pero puede aumentar la dificultad del servicio.

Ajuste de bandeja	Ajuste de canal J
Capacidad: Puede ser adecuado para un haz de cables más grande cuando la carga de cables aumenta.	Capacidad: Puede ser adecuado para un recorrido horizontal moderado con una ruta de cables contenida.
Acceso: El acceso abierto a los cables puede simplificar los cambios y el mantenimiento de los cables.	Acceso: El acceso a los cables puede depender de la forma y la colocación del canal.
Superficie de montaje: A menudo abarca un área más amplia de la parte inferior del escritorio.	Superficie de montaje: A menudo sigue una sección definida de la parte inferior del escritorio.
Visibilidad de los cables: Una mayor apertura puede dejar los cables más visibles.	Visibilidad de los cables: Un diseño de canal puede reducir la visibilidad de los cables a lo largo del recorrido.

Clips, bridas y fundas para agrupar cables

Los clips, las bridas y las fundas permiten agrupar cables después de haber elegido la ruta principal. Estos accesorios ayudan a organizar un grupo de cables, gestionar la protección contra la tensión e influir en el acceso a los cables sin cambiar la ruta principal. Su función es facilitar la agrupación y el control del haz, no proporcionar soporte a la ruta principal.

La elección del accesorio depende del agarre, la capacidad de extracción, el tamaño del haz y los requisitos de acceso. Los clips pueden ser adecuados para grupos de cables que necesitan acceso frecuente, mientras que las bridas pueden ser adecuadas para haces de mayor tamaño cuando se necesita una agrupación controlada. Las fundas pueden ayudar a mantener un grupo de cables unido para lograr un orden visual, mientras que el acceso para mantenimiento puede depender de la tensión con la que se agrupen los cables. La compensación práctica implica equilibrar el agarre, la capacidad de extracción y el acceso.

• Clips: Pueden proporcionar sujeción local a lo largo de la parte inferior al mismo tiempo que permiten un acceso y reposicionamiento relativamente fácil de los cables individuales.
• Bridas: Pueden mantener unido un haz de mayor tamaño y proporcionar protección contra la tensión, pero la capacidad de extracción puede disminuir cuando las bridas se aprietan más de lo necesario.
• Fundas: Pueden agrupar varios cables en un solo haz para lograr un orden visual, aunque el acceso a los cables individuales puede requerir esfuerzo adicional durante el mantenimiento.
• Cintas o bridas reutilizables: Pueden ser adecuadas para grupos de cables que requieren ajustes repetidos porque la capacidad de extracción es una prioridad mayor.

Tienda los cables a lo largo de la parte inferior del escritorio

Tienda los cables a lo largo de la parte inferior del escritorio siguiendo la ruta de cables planificada, agrupando los cables en un haz y soportando la ruta con clips o una bandeja donde sea necesario. El objetivo es mantener la ruta de cables organizada mientras se preserva el margen de holgura, el radio de curvatura y el acceso futuro. La secuencia de acciones es: selección del punto de anclaje, tendido de cables, colocación de soportes, gestión de la holgura y verificación del acceso.

Si la ruta planificada ya se alinea con el hardware seleccionado, el haz de cables puede pasar de una ruta planificada a una ruta inferior soportada sin cambiar la disposición. Una ruta con bandeja puede ser adecuada para un haz de cables más grande, mientras que una ruta con clips puede ser adecuada para cables que requieren un acceso más directo. Los pasos a continuación muestran cómo pasar de una ruta planificada a un recorrido de cables fijado.

Tienda los cables a lo largo de la parte inferior del escritorio utilizando el diagrama a continuación para identificar el punto de anclaje, la ruta del haz de cables, las ubicaciones de soporte, el margen de holgura y la verificación final del acceso.

1. Seleccione el primer punto de anclaje a lo largo de la parte inferior del escritorio; si la ruta de cables comienza cerca de un grupo de dispositivos, use esa ubicación como referencia inicial para que el haz de cables siga una ruta definida.
2. Guíe el haz de cables a lo largo de la ruta planificada; cuando los clips o una bandeja se alineen con la ruta, el recorrido de cables puede permanecer soportado y ser más fácil de organizar.
3. Mantenga un espaciado de los puntos de fijación que coincida con la carga de cables y la forma de la ruta; cuando los puntos de soporte se distribuyen adecuadamente, el haz de cables puede permanecer más estable a lo largo de la parte inferior.
4. Deje un margen de holgura cerca de los dispositivos o puntos de movimiento; cuando la posición del equipo cambie, la ruta de cables puede adaptarse con menos tensión.
5. Verifique el radio de curvatura en giros y transiciones; cuando las curvas sean graduales, los cables pueden ser más fáciles de gestionar y acceder más adelante.
6. Realice una verificación del acceso a lo largo de toda la ruta; cuando los conectores, los ajustes y los puntos de mantenimiento permanezcan accesibles, el recorrido de cables puede ser más fácil de modificar sin tener que rehacer secciones principales.

El tendido se centra en la ruta de cables y la secuencia de soporte, no en los detalles de instalación del hardware. Complete una verificación final confirmando que el haz de cables aún tenga acceso adecuado, margen de holgura y flexibilidad de curvatura después del tendido. Finalice con la verificación del acceso, la holgura y la tensión.

Fije los cables sin bloquear el acceso

Fije los cables soportándolos en cada punto de fijación mientras mantiene el acceso a los puertos, enchufes y adaptadores disponible para cambios o mantenimiento futuros. La cantidad de presión en un punto de fijación y el espaciado entre los puntos de soporte pueden variar según el grosor del cable, el tipo de cable y las necesidades de acceso. El soporte de cables puede reducir la comba, pero el soporte no debe bloquear el acceso.

Las decisiones sobre los puntos de fijación dependen de los requisitos de presión, espaciado y acceso de liberación. Si los clips o bridas aplican más presión de la necesaria, los puertos, enchufes o adaptadores pueden volverse más difíciles de alcanzar cuando se producen cambios en el equipo. Antes de ajustar un punto de soporte, verifique que el acceso de liberación permanezca disponible y complete la comprobación de acceso de liberación.

• Confirme que los puertos sigan siendo accesibles sin tener que retirar varios puntos de soporte.
• Compruebe que los enchufes se puedan desconectar cuando sea necesario sin ejercer una presión excesiva sobre el cable.
• Verifique que los adaptadores sigan siendo accesibles después de fijar los cables.
• Asegúrese de que los clips o bridas aún permitan el acceso de liberación para el mantenimiento futuro.

Tienda los cables del suelo al escritorio

Un recorrido de cables del suelo al escritorio debe ir desde la posición del tomacorriente o la ruta de cables del suelo hasta la parte inferior del escritorio con soporte antes de llegar al punto de entrada. La ruta debe evitar cables sueltos a través de áreas de paso y no debe tirar con fuerza contra los enchufes o adaptadores. Los riesgos locales son peligro de tropiezo, tensión y falta de holgura.

Si la posición del tomacorriente está en el suelo o en la pared debajo del escritorio, un soporte vertical debe guiar el cable hacia arriba antes de que el cable llegue al punto de entrada del escritorio. Un escritorio fijo puede necesitar solo un recorrido vertical estable, mientras que un escritorio de altura ajustable puede necesitar un mayor rango de movimiento antes de que el cable llegue a la parte inferior. El punto de entrada debe colocarse donde el cable pueda girar hacia la ruta inferior sin generar tensión.

• Identifique la posición del tomacorriente; si el cable comienza cerca de una zona de paso, dirija el recorrido de cables del suelo al escritorio lejos del tránsito peatonal para reducir el riesgo de tropiezo.
• Añada soporte vertical donde el cable asciende; cuando el cable está soportado hacia arriba, se puede reducir el enredo visible cerca del suelo.
• Deje un bucle de holgura cerca del punto de transición; cuando el escritorio o el dispositivo se muevan, el cable puede moverse con menos tensión.
• Elija el punto de entrada debajo del escritorio; si el cable entra cerca de la ruta inferior principal, el cable puede unirse al recorrido con menos curvas sin soporte.
• Verifique el rango de movimiento antes de la colocación final; si la altura del escritorio o la posición del dispositivo cambian, el bucle de holgura debe permitir el movimiento sin tensarse.

Controle la longitud, la holgura y las etiquetas de los cables

Controle la longitud, la holgura y las etiquetas de los cables después de asegurar la ruta principal para que los cables se mantengan organizados sin reducir el acceso de mantenimiento. El exceso de cable, la holgura de servicio y las etiquetas de los cables deben ajustarse en función de la frecuencia con la que el equipo pueda cambiar o moverse. Un control eficaz de la holgura depende de las necesidades de acceso y los cambios futuros.

La longitud del cable depende de la distancia de la ruta, la posición del dispositivo y los requisitos de mantenimiento. Cuando queda exceso de cable después del tendido, un método de enrollado puede ayudar a mantener organizada la longitud del cable cerca de un monitor, una regleta o un área de acoplamiento. El método de enrollado debe evitar curvas pronunciadas o bucles demasiado apretados, ya que los bucles apretados pueden limitar la flexibilidad del cable.

La presión de las bridas debe mantener los cables juntos sin comprimirlos más de lo necesario. El margen de holgura puede variar según el movimiento del dispositivo, el tipo de cable y la frecuencia de mantenimiento. La holgura de servicio permite ajustes futuros y conecta la holgura del cable con las necesidades de movimiento y mantenimiento.

La posición de la etiqueta debe permanecer visible donde los cables se conectan, separan o entran en una ruta agrupada. Las etiquetas pueden ayudar a identificar la función del cable durante cambios futuros, mientras que el acceso de mantenimiento aún depende de que los conectores y puntos de servicio sean accesibles. Controle la longitud, la holgura y las etiquetas de los cables utilizando la lista de verificación a continuación para verificar la holgura, las etiquetas y el acceso de mantenimiento futuro.

• Enrolle el exceso de cable utilizando un método de enrollado que mantenga la longitud del cable organizada y accesible para cambios futuros.
• Aplique presión de brida que facilite la organización de los cables y al mismo tiempo permita el movimiento del cable cuando sea necesario realizar mantenimiento.
• Deje holgura de servicio donde los monitores, las áreas de acoplamiento o los dispositivos conectados puedan cambiar de posición.
• Coloque etiquetas cerca de los puntos de conexión para que la identificación del cable sea más fácil durante el mantenimiento.
• Verifique el acceso de mantenimiento después del etiquetado y la agrupación para confirmar que los conectores sigan siendo accesibles.

La longitud del cable, el margen de holgura y la posición de la etiqueta son más útiles cuando facilitan cambios futuros en lugar de solo la pulcritud visual. Priorice el acceso de mantenimiento, la holgura de servicio y la identificación clara antes de realizar ajustes adicionales.

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.

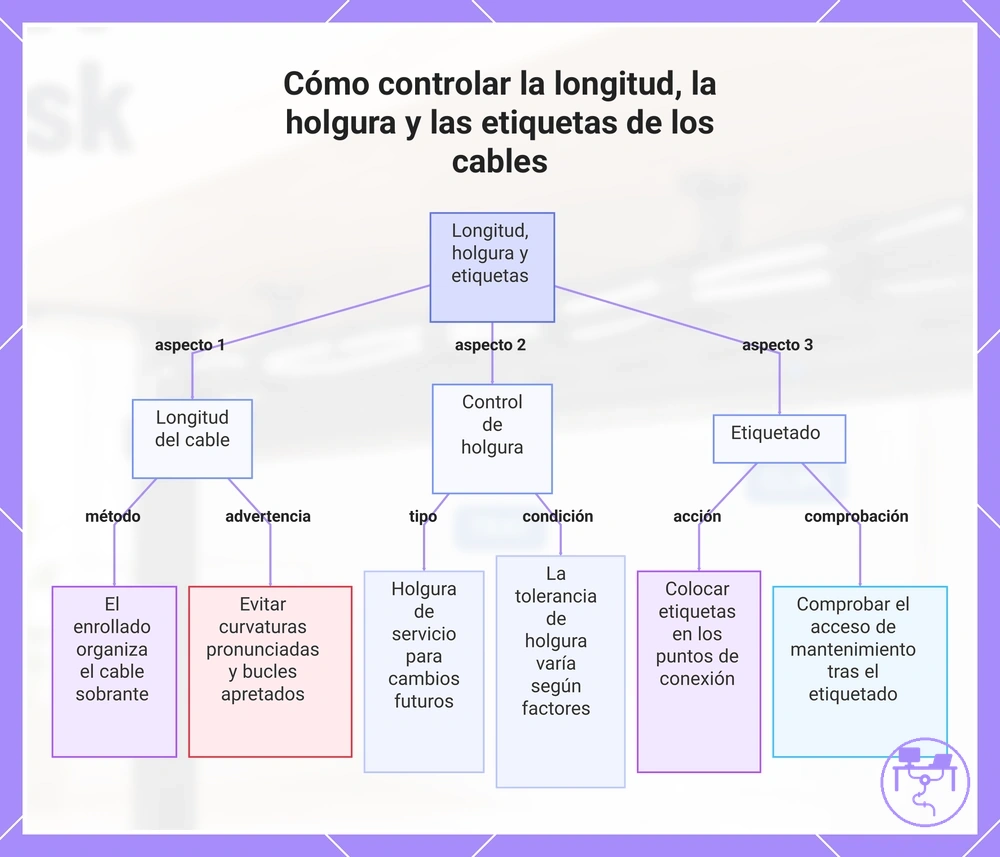

Este gráfico muestra cómo gestionar la longitud, la holgura y las etiquetas de los cables para mantener el orden y facilitar el acceso futuro para mantenimiento.

Guiado seguro alrededor de regletas y adaptadores

El guiado seguro alrededor de regletas y adaptadores depende de mantener la regleta, el adaptador y el cable de alimentación accesibles, evitando al mismo tiempo presión innecesaria o flujo de aire bloqueado. Una ruta de cables cerca de componentes eléctricos debe permitir el acceso a los enchufes y no debe forzar una curvatura pronunciada del cable. El calor, la tensión, el acceso y la ruta son las principales variables de seguridad.

Los adaptadores de tipo brick y las regletas pueden crear problemas de guiado cuando la ruta de cables atrapa el calor, tira del cable de alimentación o bloquea el acceso al enchufe. Coloque el adaptador y la regleta donde la dirección del enchufe y el acceso a la carga permanezcan lo suficientemente visibles para inspecciones o cambios. Mantenga la ventilación disponible y evite condiciones de curvatura pronunciada del cable que puedan añadir tensión.

El guiado seguro alrededor de regletas y adaptadores debe verificarse antes de que el cable de alimentación se agrupe con el resto de la ruta. Utilice la lista de verificación de precaución a continuación para verificar la ventilación, la curvatura, el acceso, la tensión y la visibilidad de la carga antes de pasar a una guía de seguridad más detallada.

• Verifique que la regleta y el adaptador tengan ventilación en lugar de estar enterrados dentro de un haz de cables apretado.
• Confirme que la dirección del enchufe no fuerce el cable de alimentación a una curvatura pronunciada.
• Mantenga el acceso a la carga lo suficientemente visible para inspeccionar o desconectar enchufes cuando sea necesario.
• Dirija la ruta de cables de manera que el adaptador tipo brick esté soportado sin que la tensión cuelgue del cable.
• Mantenga las decisiones de guiado de alimentación coherentes con las instrucciones del fabricante y los requisitos de seguridad locales.

Esta sección cubre únicamente la seguridad a nivel de guiado, no consejos sobre el código eléctrico, orientación sobre sobrecargas ni garantías de que una configuración sea segura. Para obtener una guía más detallada sobre el cable de alimentación, consulte cómo guiar cables de alimentación de forma segura.

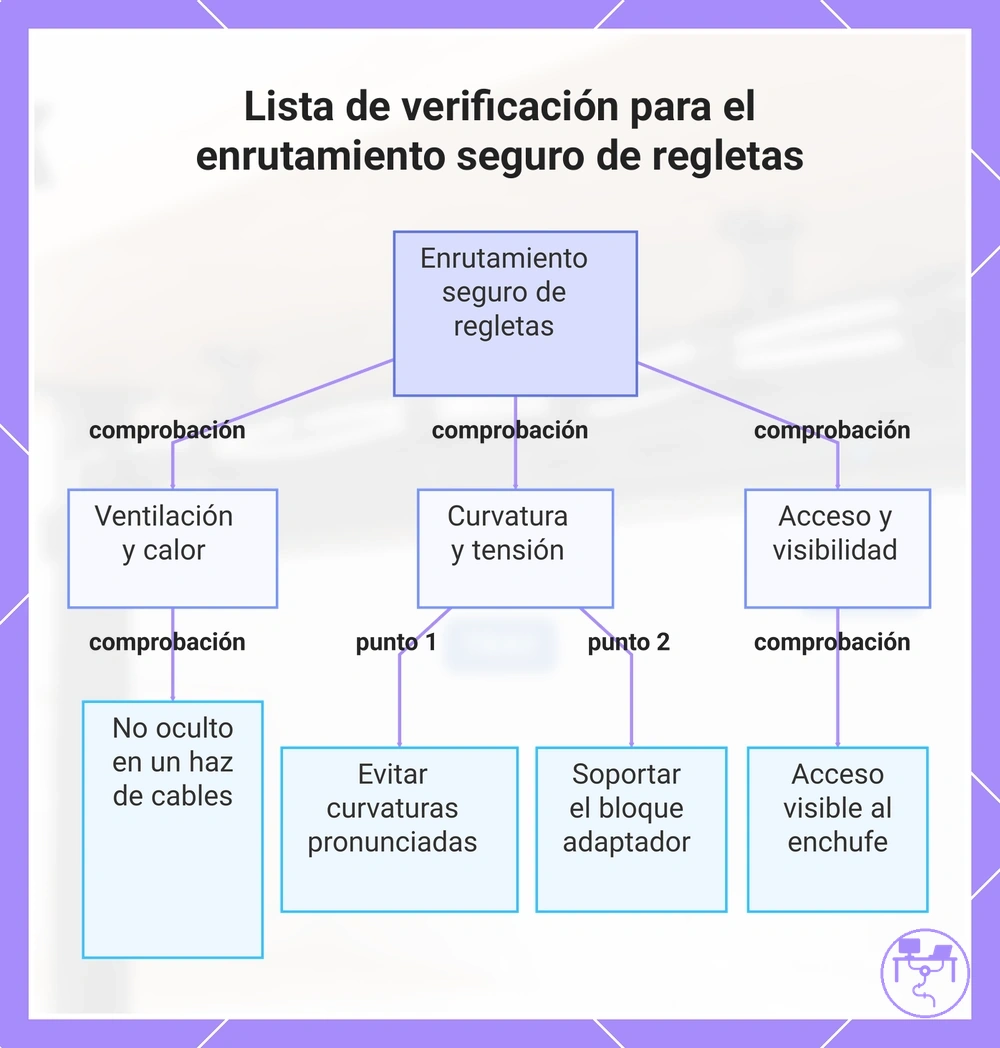

Este diagrama muestra las principales variables de seguridad y las comprobaciones para enrutar cables cerca de regletas y adaptadores.

Corrija los recorridos de cables sueltos, colgantes o enredados

Cuando aparecen cables sueltos, cables colgantes, cables enredados o cables tensados después del tendido, la causa probable suele estar relacionada con la colocación de la ruta, el soporte de los cables, el control de la holgura o la agrupación de cables. Un síntoma visible no indica una única causa, por lo que el diagnóstico debe realizarse antes de aplicar cualquier corrección. La mayoría de los problemas de guiado de cables se relacionan con condiciones de ruta, soporte, holgura o agrupación.

Los cables sueltos pueden ser resultado de una sección de la ruta sin soporte, mientras que los cables enredados pueden indicar que la agrupación de cables ya no se ajusta al uso actual. Una corrección segura depende de verificar primero el síntoma y luego hacer coincidir la corrección con la causa probable. La tabla de diagnóstico a continuación ayuda a identificar síntomas comunes y posibles caminos de corrección.

Corrija los recorridos de cables sueltos, colgantes o enredados comparando cada síntoma con su causa probable y seleccionando una corrección segura antes de realizar cambios en la ruta. Para patrones de resolución de problemas más amplios, consulte cómo corregir un mal guiado de cables.

Síntoma	Causa probable	Corrección segura	Cuándo replanificar
Recorrido de cables hundido	El soporte de cables puede estar demasiado espaciado o faltar.	Añada o ajuste un punto de soporte a lo largo del haz de cables.	Replanifique la ruta si el hundimiento continúa después de corregir el soporte.
Recorridos de clips sueltos	El recorrido de los clips puede no coincidir con la ruta de cables.	Reubique el soporte de cables para que siga la ruta actual.	Replanifique la ruta si el movimiento del cable se separa repetidamente de los puntos de soporte.
Haces enredados	La agrupación con fundas o bridas puede no coincidir con las conexiones de cable actuales.	Separe y reagrupe los cables utilizando una estructura de haz más adecuada.	Replanifique la ruta si el desorden de cables vuelve a aparecer después de reagrupar.
Cables demasiado apretados	Los cables tensados pueden ser resultado de un exceso de tensión o una curvatura restringida.	Reduzca la tensión y restablezca el acceso alrededor de la sección afectada.	Replanifique la ruta si la ruta de cables no puede soportar el movimiento sin tensión.

Una corrección segura depende de hacer coincidir el síntoma con una causa probable en lugar de aplicar la misma solución en todas partes. Utilice las comprobaciones de soporte de cables, agrupación, tensión y acceso como criterios de corrección antes de decidir replanificar la ruta. Replanifique la ruta cuando una corrección local no pueda resolver el problema subyacente de guiado de cables.
