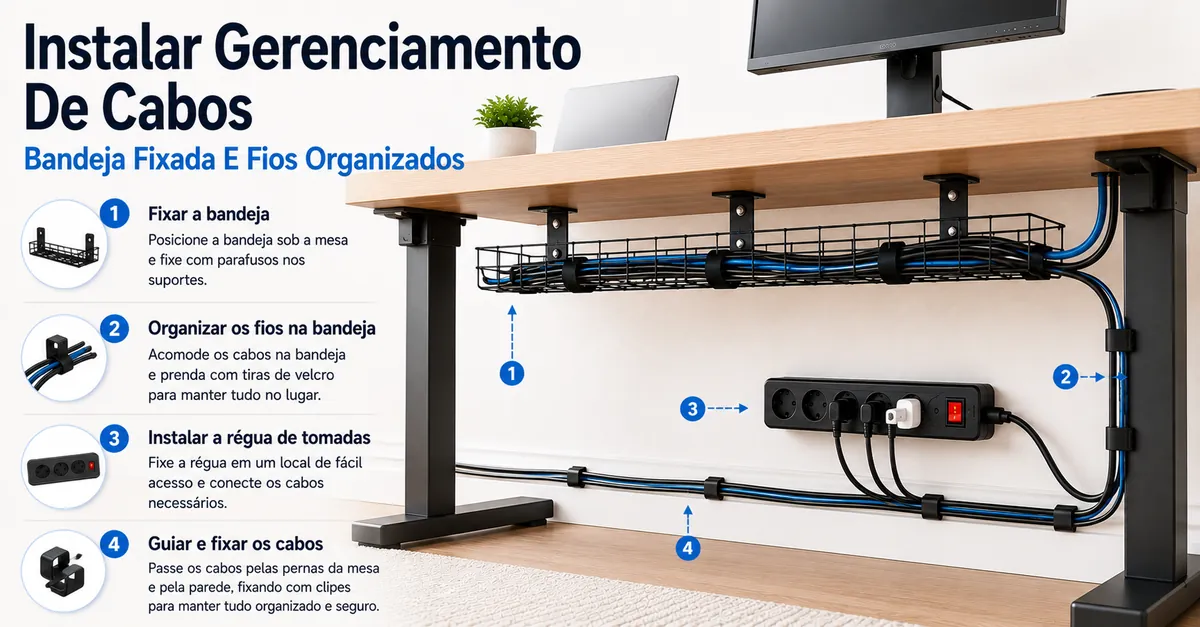

Como instalar um sistema de gerenciamento de cabos para mesa

A instalação de um sistema de gerenciamento de cabos para mesa começa com a preparação da parte inferior da mesa, a escolha de um método de montagem, a fixação segura da bandeja ou canal e, em seguida, o roteamento dos cabos com acesso e folga suficientes para o uso diário. A instalação deve corresponder à superfície da mesa, à carga de cabos, ao tipo de hardware e à posição da régua de energia, em vez de forçar todos os cabos em um único caminho oculto.

Um guia do sistema de gerenciamento de cabos para mesa ajuda a estruturar toda a configuração, mas a instalação em si deve permanecer focada no que pode ser verificado, marcado, montado, agrupado e verificado sob a mesa. Hardware montado com parafusos pode ser adequado para uma superfície de montagem estável, hardware com fixação por grampo pode ser adequado para uma configuração removível, e peças adesivas podem funcionar melhor para suporte de cabos mais leves quando a superfície e o design do produto permitirem.

Antes da montagem, desconecte e desembarace os cabos dos dispositivos, agrupe-os por função e verifique se bandejas, clipes, mangas, abraçadeiras, suportes para régua de energia e ferramentas básicas estão prontos. Etiquetas para cabos podem ajudar na manutenção posterior quando vários cabos de dispositivos parecerem semelhantes após o roteamento.

A principal decisão da instalação é se o hardware selecionado pode suportar o feixe de cabos planejado sem bloquear gavetas, joelhos, estruturas da mesa, alcance das tomadas ou futuras alterações de dispositivos. Adaptadores pesados e réguas de energia geralmente precisam de suporte mais cuidadoso do que cabos periféricos leves, e a colocação apenas com adesivo pode se tornar não confiável quando a tensão do cabo, a condição da superfície ou o peso excederem o que o produto é projetado para suportar.

Mantenha a ocultação de cabos, o roteamento avançado e a correção de erros subordinados ao processo de instalação: primeiro confirme o encaixe, monte o suporte principal, fixe a área de energia, roteie os grupos de cabos e verifique se o sistema permanece acessível e estável antes de tratar a aparência como prioridade final.

Verificações de ajuste da instalação para a mesa e a carga de cabos

As verificações de ajuste da instalação para a mesa e a carga de cabos dependem da parte inferior da mesa, do espaço de montagem disponível, do volume de cabos e do peso que o sistema de gerenciamento de cabos deve suportar. Um sistema de gerenciamento de cabos para mesa tem mais chances de ser instalado de forma limpa quando a área de montagem é acessível e o feixe de cabos planejado corresponde ao método de suporte.

Estas verificações de ajuste da instalação ajudam a identificar condições que podem afetar a resistência da montagem, o espaço livre ou a organização dos cabos antes que o hardware seja fixado. A imagem abaixo destaca as áreas da mesa e os fatores de carga dos cabos que devem ser analisados antes da instalação.

O material da mesa, a espessura da parte inferior e o acesso para montagem podem influenciar a seleção do hardware. Se a mesa incluir barras de suporte, zonas de montagem rasas ou espaço livre limitado na parte inferior, a decisão da instalação pode exigir uma posição de montagem ou método de suporte diferente. Considerações relacionadas são abordadas em compatibilidade da fixação na mesa.

A carga de cabos deve ser avaliada como um feixe completo, em vez de cabos individuais. Adaptadores de energia, réguas de energia e cabos de dispositivos agrupados podem criar mais peso e ocupar mais espaço do que o esperado, especialmente quando a área inferior é estreita ou já está congestionada.

Use a seguinte lista de verificação antes da instalação:

• Verificar se a parte inferior da mesa oferece uma superfície de montagem clara e acessível.
• Verificar se o material da mesa e a área de montagem são adequados para o tipo de hardware pretendido.
• Confirmar se os feixes de cabos, adaptadores e acessórios de energia cabem dentro da área de suporte planejada.
• Verificar se o alcance das tomadas e a colocação da régua de energia permitem um roteamento prático dos cabos.
• Verificar se gavetas, estruturas ou componentes estruturais não interferirão no local de montagem.
• Revisar se o espaço livre limitado ou grupos de cabos mais pesados podem exigir uma abordagem de instalação diferente.

Superfície de montagem, espaço livre inferior e peso dos cabos

A superfície de montagem, o espaço livre inferior e o peso dos cabos determinam se uma bandeja, canal, clipe ou suporte pode ser montado com segurança sob a mesa. A compatibilidade depende da condição da superfície de montagem, do espaço livre disponível e se a carga de cabos planejada corresponde ao método de suporte.

Antes da instalação, analise as condições locais que podem afetar a estabilidade da montagem. O material da superfície, as peças móveis próximas e o peso combinado dos cabos e adaptadores podem influenciar se o local de montagem selecionado permanece adequado.

• Verificar se a superfície de montagem oferece uma área plana e acessível para fixação segura.
• Verificar se estruturas da mesa, gavetas, bandejas de teclado ou outros componentes móveis não interferirão no hardware montado.
• Confirmar se o espaço livre nas bordas permite que a bandeja, canal, clipe ou suporte se encaixe sem obstrução.
• Revisar se os feixes de cabos e adaptadores de energia criam uma carga que o método de montagem pode suportar razoavelmente.
• Verificar se a montagem baseada em adesivo depende da condição da superfície, do material e do peso dos cabos.
• Verificar se o roteamento dos cabos não coloca tensão contínua no hardware instalado.

O espaço livre inferior limitado pode reduzir as opções de posicionamento, enquanto adaptadores mais pesados podem concentrar a carga em uma área menor. Quando o espaço de montagem é restrito ou o peso dos cabos é distribuído de forma desigual, uma posição de montagem ou método de suporte diferente pode fornecer um resultado mais seguro.

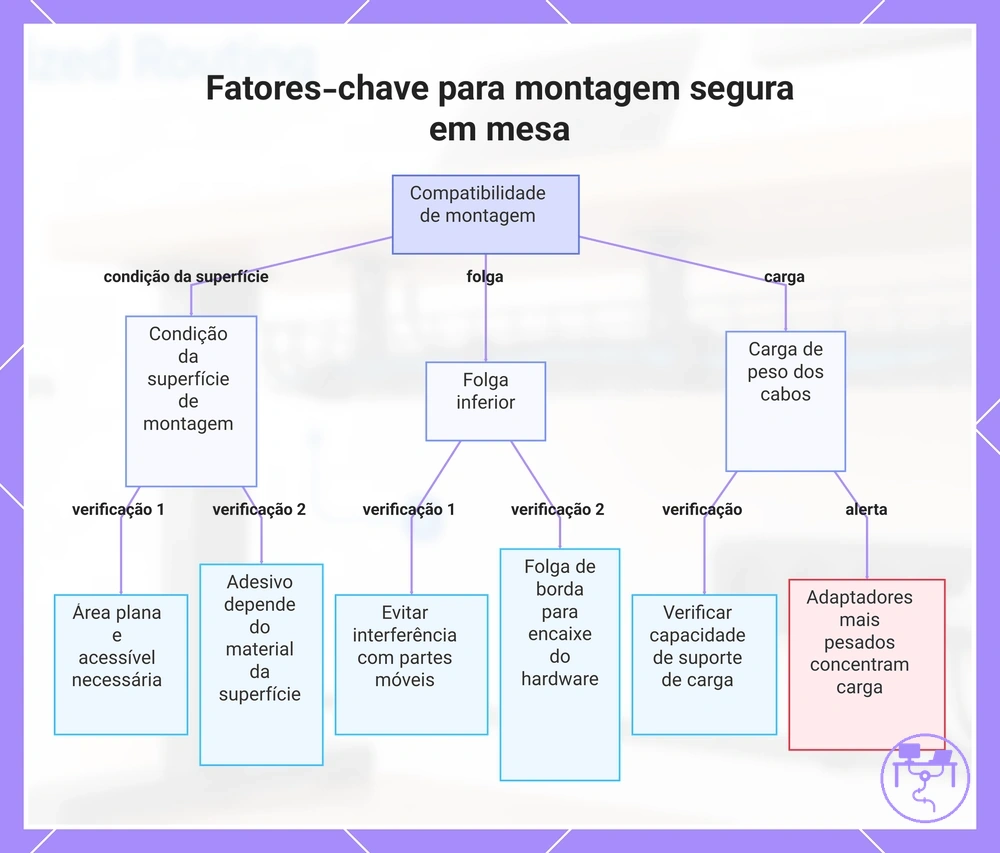

Este gráfico mostra os três principais fatores que determinam se um método de fixação em mesa pode segurar com segurança os itens de gerenciamento de cabos, junto com as verificações principais para cada fator.

Hardware, fixadores, superfícies adesivas e ferramentas básicas

Hardware, fixadores, superfícies adesivas e ferramentas básicas devem ser verificados antes do início da montagem para que o sistema de gerenciamento de cabos para mesa possa ser instalado com os componentes de fixação e organização necessários prontos. Os itens necessários podem variar de acordo com o método de montagem, o design do produto e a condição da superfície da mesa.

Analise as partes de gerenciamento de cabos disponíveis e confirme se os componentes de instalação necessários estão disponíveis antes de fixar o hardware. Os requisitos de adesivo e parafuso podem diferir dependendo da superfície da mesa e do método de fixação utilizado pelo sistema de gerenciamento de cabos.

• Verificar se parafusos, suportes, grampos ou outros hardwares de montagem estão disponíveis quando o método de instalação os exigir.
• Verificar se as almofadas adesivas são adequadas para a superfície de montagem pretendida quando a fixação adesiva for usada.
• Preparar materiais de limpeza de superfície para remover poeira, resíduos ou detritos antes da montagem.
• Confirmar se uma chave de fenda, furadeira ou ferramenta de fixação similar é necessária para o hardware selecionado.
• Verificar se os clipes para cabos estão disponíveis para guiar e fixar grupos de cabos após a instalação.
• Verificar se mangas para cabos, abraçadeiras ou acessórios similares estão prontos para organizar feixes de cabos.
• Revisar se a instalação depende de uma combinação de fixadores e suporte adesivo em vez de um único método de fixação.

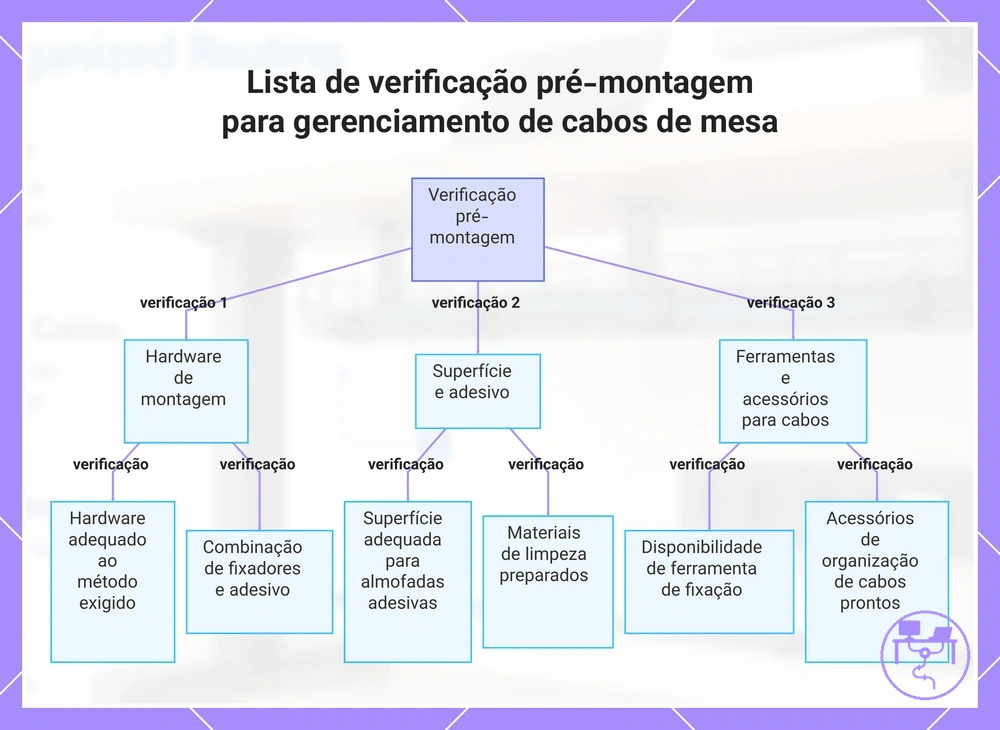

Este gráfico mostra os itens principais a verificar antes de montar um sistema de gerenciamento de cabos para mesa, incluindo hardware, preparação da superfície e ferramentas.

Escolhendo o método de montagem correto antes da instalação

A escolha do método de montagem correto antes da instalação depende da condição da mesa, da permanência, da carga de cabos e da frequência com que o sistema de gerenciamento de cabos pode precisar ser removido ou ajustado. Métodos com parafusos, grampos e adesivos podem funcionar quando a superfície da mesa, as necessidades de suporte e os requisitos de acesso correspondem ao caminho de instalação.

O método de montagem afeta tanto a estabilidade quanto a removibilidade, portanto a escolha deve ser feita antes de bandejas, canais ou suportes serem posicionados. A imagem abaixo compara os principais caminhos de instalação por requisito da mesa, comportamento de suporte, impacto da remoção e condição de uso adequada.

Método de montagem	Requisito da mesa	Nível de resistência	Impacto da remoção	Condição mais adequada
Montagem com parafusos	Parte inferior perfurável com material e espessura adequados	Geralmente mais forte para bandejas e grupos de cabos mais pesados quando instalado corretamente	Pode deixar furos ou marcas na superfície	Configurações mais permanentes, bandejas de cabos mais pesadas e áreas de energia suportadas
Montagem com grampos	Borda da mesa acessível com espaço livre suficiente para o grampo	Pode suportar configurações removíveis quando o formato da borda e a carga de cabos se ajustam ao design do grampo	Geralmente mais fácil de remover do que hardware perfurado	Locatários, mesas sem furação e configurações que podem precisar de ajuste
Montagem adesiva	Superfície limpa com área de contato suficiente para a base adesiva	Geralmente melhor para clipes leves, canaletas ou suportes para mangas do que para adaptadores pesados	Pode deixar resíduos ou perder aderência dependendo da superfície e da carga	Roteamento leve de cabos, acessórios de baixa carga e mesas que não devem ser perfuradas

Um locatário ou usuário com uma mesa que não deve ser perfurada pode preferir suporte com grampo ou adesivo quando a carga de cabos for leve o suficiente. Uma configuração com réguas de energia mais pesadas, bandejas de cabos grandes ou peso de adaptador concentrado pode exigir um método de suporte mais seguro se a superfície da mesa permitir.

Bandejas e canais montados com parafusos

Bandejas e canais montados com parafusos são frequentemente adequados quando a parte inferior da mesa pode aceitar fixadores e o sistema de gerenciamento de cabos exige uma abordagem de montagem mais permanente para bandejas, canais ou grupos de cabos mais pesados. A instalação deve começar verificando a construção da mesa, o local de montagem e os requisitos de hardware antes de marcar ou perfurar qualquer ponto de montagem.

• Verificar se os furos-piloto são apropriados para o material da mesa e o hardware de montagem sendo usado.
• Verificar se o comprimento do parafuso corresponde à espessura disponível da mesa para reduzir o risco de danos à superfície ou protrusão do fixador.
• Confirmar se o espaçamento dos suportes está alinhado com os pontos de montagem da bandeja ou canal e a carga de cabos esperada.
• Revisar se o peso da bandeja, os feixes de cabos e os acessórios de energia podem aumentar a tensão na área de montagem.
• Evitar assumir que a perfuração é adequada quando a construção da mesa, os suportes internos ou a espessura do material não podem ser verificados, pois componentes ocultos ou profundidade limitada do material podem afetar a instalação.

Bandejas com grampos para mesas sem furação

Bandejas com grampos para mesas sem furação são frequentemente adequadas quando o sistema de gerenciamento de cabos para mesa precisa de um método de montagem removível e a superfície da mesa não deve ser perfurada. A instalação deve começar verificando se a borda da mesa, o formato da parte inferior e a carga de cabos esperada correspondem ao design do grampo antes de fixar a bandeja.

O encaixe do grampo depende do formato da borda da mesa, do espaço livre disponível e da forma como a bandeja transfere a carga para a mesa. Use as seguintes verificações antes de montar uma bandeja com grampos:

• Verificar se a faixa de abertura do grampo pode acomodar a espessura da borda da mesa.
• Verificar se um ressalto, chanfro ou característica estrutural na parte inferior pode interferir no contato do grampo.
• Confirmar se gavetas, estruturas ou outros componentes deixam espaço livre suficiente para o hardware do grampo.
• Revisar se o feixe de cabos planejado, adaptadores ou acessórios de energia criam uma carga que a bandeja montada com grampo pode suportar razoavelmente.
• Verificar se o grampo pode se assentar uniformemente contra a borda da mesa sem depender de contato parcial ou pontos de montagem sujeitos a obstrução.

Canaletas adesivas, clipes para fios e suportes para mangas

Canaletas adesivas, clipes para fios e suportes para mangas são frequentemente adequados quando o sistema de gerenciamento de cabos para mesa precisa apenas de suporte para roteamento de cabos mais leves e a superfície de montagem permite contato adesivo confiável. A instalação deve começar com uma superfície limpa e uma avaliação do peso dos cabos antes de fixar qualquer componente com base adesiva.

• Limpar e secar a superfície de montagem antes de aplicar componentes adesivos, pois poeira, resíduos ou umidade podem reduzir o contato adesivo.
• Aguardar qualquer período de cura recomendado antes de colocar carga contínua de cabos na canaleta, clipe ou suporte.
• Verificar se a tensão do cabo pode puxar contra o ponto de fixação adesiva, especialmente perto de curvas, bordas ou equipamentos móveis.
• Verificar se há área de contato adesivo suficiente disponível para a superfície de montagem e o design do componente.
• Usar suportes adesivos principalmente para fios mais leves e tarefas de organização de cabos quando o peso dos cabos e as condições de fixação forem apropriados.
• Evitar assumir que canaletas, clipes ou suportes adesivos podem suportar adaptadores pesados ou cargas concentradas relacionadas à energia, pois a capacidade de suporte pode depender da condição da superfície e da distribuição da carga.

Montagem da bandeja ou canal de cabos principal sob a mesa

A montagem da bandeja ou canal de cabos principal sob a mesa começa com a seleção de uma posição que suporte o acesso aos cabos, a estabilidade da bandeja e um caminho de roteamento claro para o sistema de gerenciamento de cabos para mesa. O local de montagem deve ser verificado antes da fixação, pois o posicionamento da bandeja pode afetar o espaço livre, a organização futura dos cabos e o acesso aos equipamentos conectados.

A montagem da bandeja ou canal de cabos principal sob a mesa se torna mais fácil quando a posição da bandeja, o caminho de alinhamento e os pontos de fixação são identificados antes da instalação. A imagem abaixo demonstra a sequência de posicionamento e as principais verificações de montagem que ajudam a evitar problemas de alinhamento e espaço livre.

1. Marcar a posição pretendida da bandeja ou canal sob a mesa após confirmar que o local não interfere com gavetas, estruturas ou outros componentes da mesa.
2. Alinhar a bandeja ou canal com o caminho de cabos planejado para que os pontos de entrada e saída dos cabos permaneçam práticos para o roteamento posterior.
3. Verificar o espaçamento dos suportes em relação aos pontos de montagem fornecidos pelo design da bandeja ou canal.
4. Fixar o hardware de montagem usando o método de fixação apropriado para o sistema selecionado e a superfície da mesa.
5. Verificar a orientação da bandeja antes de fixar completamente o hardware para que a abertura e a direção de acesso aos cabos correspondam ao caminho de roteamento pretendido.
6. Verificar se todos os fixadores estão seguros sem aperto excessivo, pois o aperto excessivo pode afetar o hardware de montagem, o alinhamento da bandeja ou as superfícies da mesa.
7. Verificar se a bandeja ou canal montado permanece posicionado corretamente e não obstrui o movimento das gavetas ou as rotas de cabos planejadas.

Marcação da posição da bandeja e do caminho dos cabos

A marcação da posição da bandeja e do caminho dos cabos começa definindo por onde os cabos precisam passar antes que qualquer bandeja, canal, grampo ou fixador seja instalado. O local de montagem deve seguir a rota real dos cabos para que o sistema de gerenciamento de cabos para mesa suporte as conexões dos dispositivos sem exigir grandes alterações de percurso posteriormente.

1. Identificar a direção da tomada e marcar a rota geral que os cabos seguirão da fonte de energia até os equipamentos da mesa.
2. Marcar os pontos de entrada esperados dos cabos para monitores, periféricos e outros dispositivos conectados, de modo que o local da bandeja ou canal se alinhe com essas áreas de conexão.
3. Posicionar a bandeja ou canal ao longo da rota planejada e verificar se o comprimento da bandeja suporta o caminho de cabos pretendido sem criar desvios desnecessários.
4. Marcar os locais dos parafusos, posições dos grampos ou outros pontos de montagem após confirmar que a orientação da bandeja corresponde à rota de cabos planejada.
5. Verificar o caminho completo antes de fixar o hardware e evitar rotear os cabos primeiro, pois o posicionamento do hardware pode precisar de ajuste para corresponder à direção final dos cabos.

Para uma preparação mais ampla antes de marcar os pontos de montagem, revise a checklist de planejamento da instalação para que as decisões de posicionamento da bandeja e roteamento dos cabos permaneçam alinhadas.

Fixando suportes, grampos, parafusos ou bases adesivas

A fixação de suportes, grampos, parafusos ou bases adesivas começa após a posição da bandeja, canal ou base ter sido verificada em relação à superfície da mesa e ao caminho dos cabos. O método de fixação deve segurar a peça selecionada no lugar sem assumir capacidade de carga sem suporte ou forçar o material da mesa além do que o hardware e a superfície podem tolerar.

• Alinhar os suportes com os pontos de montagem da bandeja ou canal antes de apertar para que o suporte permaneça uniforme em todo o componente instalado.
• Ajustar a pressão do grampo gradualmente ao usar uma base montada com grampo, pois pressão irregular ou excessiva pode afetar a aderência, o alinhamento ou a condição da borda da mesa.
• Verificar a profundidade do parafuso em relação à espessura disponível da mesa antes de fixar para reduzir o risco de danos à superfície ou protrusão.
• Pressionar as bases adesivas contra uma área de contato limpa e adequada para que a superfície adesiva possa assentar plana e fazer contato consistente.
• Verificar a bandeja, canal ou base instalado com uma leve verificação de estabilidade antes de adicionar o grupo completo de cabos, pois o suporte final depende do tipo de fixador, da condição da mesa e do design do produto.

Verificando a estabilidade da bandeja antes de adicionar cabos

A verificação da estabilidade da bandeja antes de adicionar cabos ajuda a identificar problemas de montagem antes que feixes de cabos ou acessórios de energia adicionem peso ao suporte instalado. Esta verificação rápida pode ajudar a evitar que a bandeja ceda, deslize ou que o contato adesivo enfraqueça antes que o sistema de gerenciamento de cabos para mesa seja colocado em uso.

• Verificar se a bandeja ou canal apresenta oscilação quando uma leve pressão é aplicada em diferentes pontos ao longo do componente montado.
• Verificar se os suportes mantêm contato total com a superfície de montagem e não apresentam lacunas visíveis ou deslocamento.
• Confirmar se o hardware montado com grampo permanece na posição e não se move durante uma verificação básica de estabilidade.
• Inspecionar os pontos de fixação adesiva quanto ao contato consistente com a superfície e sinais de que a adesão pode não estar totalmente segura.
• Verificar se gavetas, estruturas ou componentes da mesa próximos ainda têm espaço livre suficiente ao redor da bandeja ou canal montado.
• Verificar se o suporte montado parece pronto para o grupo de cabos planejado antes de adicionar cabos, adaptadores ou acessórios de energia, pois o desempenho final pode depender da carga dos cabos e das condições de montagem.

Instalação do suporte para régua de energia e suporte para adaptador

A instalação do suporte para régua de energia e suporte para adaptador depende do posicionamento dos acessórios de energia onde o alcance dos cabos, o acesso, a ventilação e o suporte de montagem permaneçam práticos para a configuração pretendida. Um sistema de gerenciamento de cabos para mesa pode se tornar mais difícil de organizar quando uma régua de energia ou um adaptador volumoso é posicionado onde a tensão do cabo, o acesso restrito ou o suporte inadequado afetam o posicionamento.

O posicionamento da régua de energia deve ser revisado antes da montagem, pois a posição do suporte, o acesso aos plugs, o roteamento dos cabos e o tamanho do adaptador podem influenciar como a instalação é suportada. O objetivo é manter os acessórios de energia acessíveis enquanto se reduz o estresse desnecessário sobre cabos, plugs e hardwares de montagem.

A seguinte lista de verificação pode ajudar a confirmar o posicionamento prático antes que os cabos e acessórios de energia sejam totalmente organizados:

• Posicionar o suporte onde os plugs permaneçam acessíveis sem exigir tensão excessiva no cabo.
• Verificar se os cabos de energia seguem um caminho natural e evitam curvas fechadas perto das conexões do plug ou adaptador.
• Verificar se adaptadores volumosos são suportados adequadamente e não dependem de uma única conexão de cabo para suportar seu peso.
• Permitir espaço livre suficiente ao redor das réguas de energia e adaptadores maiores quando o posicionamento apertado pode limitar o fluxo de ar.
• Separar acessórios de energia de feixes de cabos que permanecem sob tensão, pois a força de tração contínua pode afetar as condições de roteamento e suporte.
• Confirmar se o suporte permanece seguro após a régua de energia, adaptadores e grupos de cabos planejados serem posicionados.

Suportes para régua de energia e suportes para adaptador ajudam a gerenciar o posicionamento e a organização dos cabos, mas requisitos detalhados de segurança elétrica, classificações de equipamentos e considerações de carga de energia podem exigir orientação além das decisões de instalação e posicionamento.

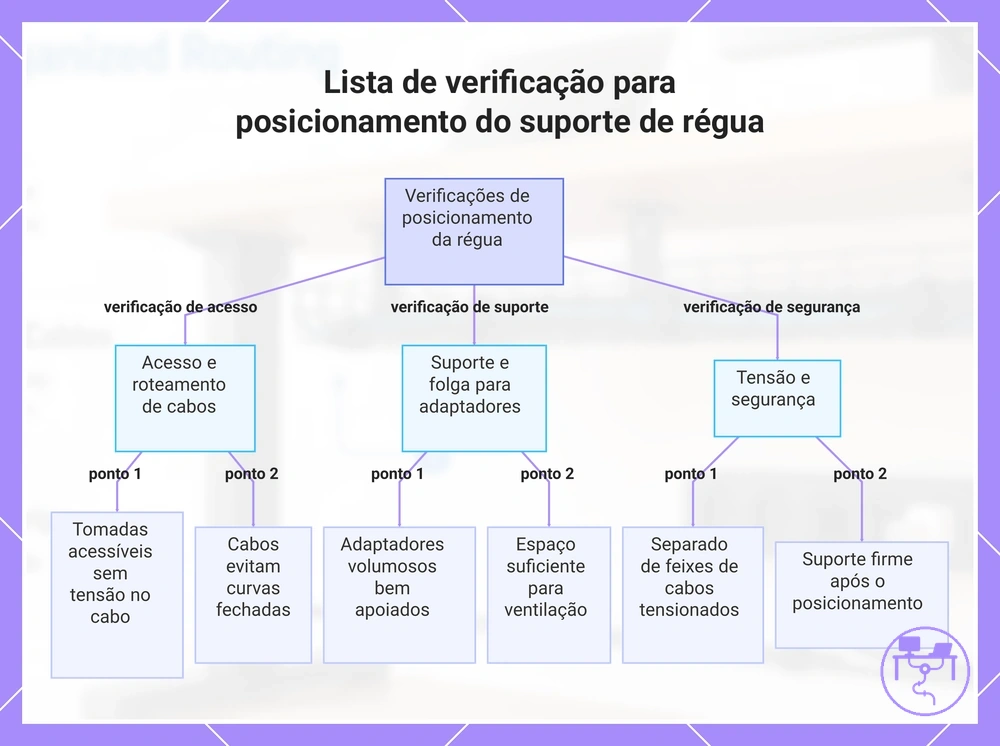

Este gráfico resume as principais verificações de posicionamento a serem feitas antes de instalar um suporte de régua e organizar os cabos.

Posicionamento da régua de energia para acesso e alcance dos cabos

O posicionamento da régua de energia para acesso e alcance dos cabos começa com a escolha de um local onde as tomadas permaneçam acessíveis e os cabos conectados possam seguir um caminho natural sem tensão desnecessária. Um sistema de gerenciamento de cabos para mesa é mais fácil de manter quando o posicionamento da régua de energia está alinhado com os locais dos dispositivos, o comprimento dos cabos e o espaço disponível sob a mesa.

Antes de fixar a régua de energia, verifique se a posição planejada suporta tanto a acessibilidade quanto o roteamento dos cabos. A seguinte lista de verificação pode ajudar a confirmar as condições práticas de posicionamento:

• Verificar se a orientação do plug permite que os cabos entrem e saiam sem criar curvas fechadas perto da régua de energia.
• Verificar se os dispositivos conectados podem alcançar a régua de energia sem esticar os cabos pela parte inferior da mesa.
• Confirmar se o interruptor de energia permanece acessível quando for necessário acesso ocasional.
• Permitir espaço suficiente ao redor de adaptadores maiores para que as tomadas próximas permaneçam utilizáveis quando o tamanho do adaptador afeta o espaçamento.
• Verificar se a régua de energia não interfere com joelhos, gavetas, apoios para os pés ou componentes móveis da mesa.
• Verificar se os feixes de cabos não exercem força de tração contínua sobre os plugs conectados quando o equipamento é ajustado.

Uma posição oculta pode reduzir a desordem visível de cabos em algumas configurações, mas o acesso à tomada, o alcance dos cabos e o movimento da mesa devem orientar a decisão final de posicionamento, em vez da visibilidade isoladamente.

Usando parafusos, suportes ou adesivo de alta resistência com segurança

O uso de parafusos, suportes ou adesivo de alta resistência com segurança depende do peso da régua de energia ou adaptador, da superfície da mesa e da facilidade com que a instalação pode precisar ser removida posteriormente. Um sistema de gerenciamento de cabos para mesa pode exigir diferentes métodos de suporte quando o peso do equipamento, as condições de montagem ou os requisitos de remoção alteram as demandas impostas ao suporte.

A resistência do suporte e o risco de remoção podem variar de acordo com o método de montagem. A comparação abaixo destaca as principais condições que podem afetar a escolha da fixação e o suporte a longo prazo.

Método de suporte	Considerações de posicionamento	Considerações de remoção
Suportes montados com parafusos	Podem ser adequados quando a superfície da mesa pode aceitar fixadores e a carga suportada exige um método de fixação mais seguro.	A remoção pode deixar furos de montagem ou marcas na superfície.
Suportes tipo cinta	Podem ajudar a sustentar réguas de energia ou adaptadores quando as dimensões do suporte e as condições de montagem são adequadas ao equipamento.	A remoção depende do design do suporte e do método de fixação.
Almofadas adesivas de alta resistência	Dependem da preparação da superfície, da área de contato adesivo, do peso do equipamento e das condições de montagem.	Podem deixar resíduos ou exigir limpeza da superfície após a remoção.

Antes da instalação final, verifique se a superfície de montagem foi preparada adequadamente, confirme se o suporte selecionado corresponde à carga pretendida do equipamento e inspecione a instalação em busca de sinais de que movimento, tensão do cabo ou condições da superfície podem afetar o suporte ao longo do tempo. O suporte apenas com adesivo pode não ser apropriado quando o equipamento é mais pesado, sensível ao calor ou dependente de condições de montagem que podem mudar durante o uso.

Roteamento e fixação de cabos após a montagem

O roteamento e a fixação de cabos após a montagem começam com o agrupamento dos cabos por função e a condução de cada grupo de cabos através do sistema de gerenciamento de cabos para mesa instalado, preservando o acesso, a folga e os pontos de ajuste futuros. O caminho de roteamento final pode depender do tipo de cabo, do comprimento do percurso, do posicionamento do equipamento e da frequência com que os dispositivos conectados são movidos ou reconfigurados.

Após a montagem de bandejas, canais, suportes e acessórios de energia, roteie cada grupo de cabos de acordo com sua finalidade e requisitos de acesso. A sequência a seguir pode ajudar a manter os caminhos dos cabos organizados, preservando o acesso futuro.

1. Cabos de energia: Roteie os cabos de energia pela bandeja ou canal principal, mantenha folga suficiente perto do equipamento conectado, fixe o grupo de cabos com suportes ou abraçadeiras adequados e verifique se os plugs e acessórios de energia permanecem acessíveis quando forem necessários ajustes.
2. Cabos de vídeo: Guie os cabos de vídeo ao longo do caminho planejado entre monitores e equipamentos conectados, deixe folga para movimento onde a posição do monitor pode mudar, fixe o grupo de cabos nos pontos de suporte e verifique se a tensão do cabo não aumenta durante o ajuste do monitor.
3. Cabos de periféricos: Roteie cabos de teclado, mouse, áudio ou acessórios por caminhos secundários quando disponíveis, preserve folga suficiente para o movimento normal do dispositivo, fixe o grupo de cabos sem comprimir demais os cabos e verifique se os dispositivos ainda podem ser reposicionados confortavelmente.
4. Cabos de adaptadores: Posicione os cabos dos adaptadores de modo que o peso do cabo seja suportado pelo sistema de montagem, em vez de apenas pelo conector, mantenha uma alça de serviço quando o equipamento puder ser movido, fixe o grupo de cabos para reduzir deslocamentos e verifique se os adaptadores permanecem acessíveis para inspeção ou substituição.
5. Verificação final: Verifique se os grupos de cabos permanecem separados quando prático, confirme se os componentes móveis da mesa não interferem nos cabos roteados e verifique se os pontos de acesso futuro permanecem disponíveis para manutenção ou alterações de equipamento.

Depois que os grupos de cabos são roteados e fixados, os usuários que desejam um resultado visual mais limpo podem explorar maneiras de hide cables after installation enquanto preservam o acesso ao sistema de gerenciamento de cabos instalado.

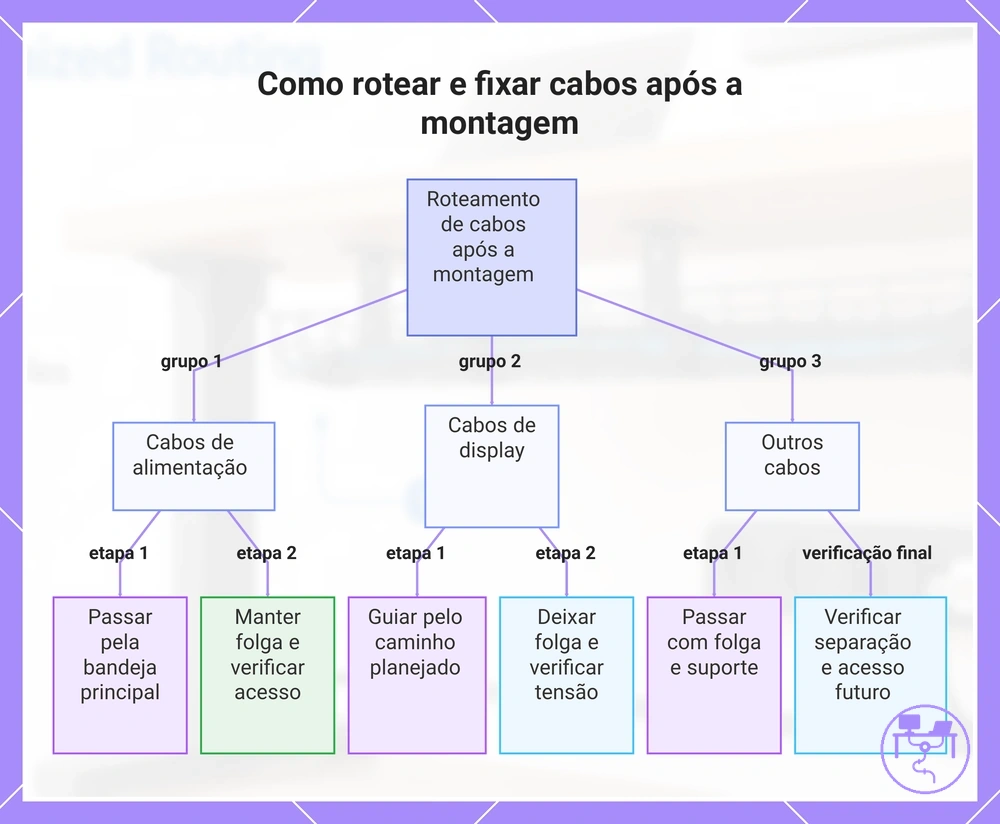

Este gráfico mostra as principais etapas para rotear cabos de alimentação, display e outros após a montagem, incluindo uma verificação final.

Agrupando cabos de energia, vídeo e periféricos

O agrupamento de cabos de energia, vídeo e periféricos começa com a separação dos tipos de cabo por função para que o sistema de gerenciamento de cabos para mesa permaneça mais fácil de rotear, inspecionar e ajustar posteriormente. Os grupos de cabos podem exigir diferentes quantidades de folga, diferentes caminhos de roteamento e diferentes pontos de acesso, dependendo do equipamento conectado e do layout do dispositivo.

Cada grupo de cabos serve a uma finalidade diferente. Organizá-los separadamente ajuda a preservar a clareza do roteamento e o acesso para manutenção futura. A abordagem de agrupamento a seguir mantém o manuseio dos cabos focado na função, em vez da taxonomia técnica dos cabos.

• Cabos de energia: Mantenha os cabos de energia agrupados dentro da bandeja ou canal principal, mantenha folga suficiente perto dos acessórios de energia e preserve o acesso aos plugs ou réguas de energia quando ocorrerem alterações de equipamento.
• Cabos de vídeo: Roteie os cabos de vídeo como um grupo dedicado entre monitores e dispositivos conectados, deixe folga para movimento onde as telas possam ser ajustadas e fixe o grupo para que a tensão do cabo permaneça gerenciável durante o reposicionamento.
• Cabos USB e periféricos: Agrupe cabos de teclado, mouse, áudio e periféricos similares separadamente dos cabos de energia quando for prático, mantenha folga suficiente para o movimento normal do dispositivo e mantenha os pontos de conexão acessíveis para substituição ou reconfiguração.
• Cabos de adaptadores: Mantenha os cabos dos adaptadores perto do acessório de energia associado, suporte o peso do cabo através do sistema de montagem quando possível e preserve o acesso para inspeção ou alterações de equipamento.
• Verificação final do agrupamento: Verifique se os grupos de cabos permanecem identificáveis, confirme se há folga disponível onde o movimento pode ocorrer e verifique se a manutenção futura pode ser realizada sem perturbar grupos de cabos não relacionados.

Usando clipes, mangas e abraçadeiras sem bloquear o acesso

O uso de clipes, mangas e abraçadeiras sem bloquear o acesso começa com a fixação de grupos de cabos de forma que conectores, adaptadores e pontos de ajuste permaneçam ao alcance. Um sistema de gerenciamento de cabos para mesa deve reduzir o movimento dos cabos, permitindo ainda que os cabos sejam desconectados, reroteados ou inspecionados quando a configuração mudar.

A organização organizada dos cabos é mais útil quando os suportes para cabos não restringem ajustes futuros. Use a seguinte lista de verificação para equilibrar o controle dos cabos e o acesso.

• Espaçamento de clipes: Posicione os clipes ao longo do caminho dos cabos para que os cabos permaneçam guiados, mas ainda permitindo que cabos individuais sejam removidos ou ajustados quando necessário.
• Pontos de entrada da manga: Mantenha as aberturas da manga acessíveis para que os cabos possam ser adicionados, removidos ou separados sem perturbar todo o grupo de cabos.
• Abraçadeiras reutilizáveis: Use abraçadeiras que possam ser reabertas quando alterações de equipamento exigirem substituição, inspeção ou reroteamento de cabos.
• Etiquetas opcionais: Etiquete grupos de cabos quando várias conexões seguirem o mesmo caminho e a identificação futura puder simplificar a manutenção.
• Espaço livre para portas e adaptadores: Deixe espaço suficiente ao redor de portas, plugs e adaptadores para que clipes, mangas ou abraçadeiras não obstruam as conexões durante os ajustes.
• Verificação final de acesso: Verifique se os grupos de cabos permanecem seguros enquanto conectores e caminhos de cabos ainda podem ser alcançados sem perturbar grupos de cabos não relacionados.

Deixando folga segura para movimento e alterações futuras

Deixar folga segura para movimento e alterações futuras começa mantendo comprimento de cabo suficiente disponível para ajuste, evitando tensão no cabo, curvas fechadas ou movimento restrito. Um sistema de gerenciamento de cabos para mesa é mais fácil de manter quando os grupos de cabos podem se mover com o equipamento conectado e ainda permanecem acessíveis para alterações futuras.

A folga funcional depende do caminho dos cabos, dos dispositivos conectados e de como a configuração da mesa se move durante o uso. Use as seguintes verificações para confirmar se os grupos de cabos permanecem flexíveis sem criar problemas de roteamento.

• Mesas sentadas e em pé: Verifique o movimento dos cabos em toda a faixa operacional da mesa quando as alterações de altura podem aumentar a tensão dos cabos.
• Suportes para monitores: Deixe folga suficiente perto dos pontos de movimento do suporte do monitor para que os cabos de vídeo possam acompanhar os ajustes do suporte sem puxar os conectores.
• Alcance da energia: Verifique se os cabos de energia podem alcançar tomadas, réguas de energia ou adaptadores sem permanecer sob tensão contínua.
• Raio de curvatura: Verifique se o roteamento dos cabos evita curvas fechadas onde os cabos entram em bandejas, canais, clipes ou dispositivos conectados.
• Futuras alterações de dispositivos: Preserve folga acessível perto dos pontos de conexão quando dispositivos puderem ser adicionados, substituídos, reposicionados ou desconectados posteriormente.

Problemas de instalação a verificar antes do uso diário

Problemas de instalação a verificar antes do uso diário geralmente aparecem como movimento, tensão nos cabos, acesso bloqueado ou suporte fraco no sistema de gerenciamento de cabos para mesa. Esses problemas devem ser corrigidos antes do uso regular, pois montagens soltas, bandejas sobrecarregadas, curvas fechadas e posicionamento inadequado da energia podem tornar a instalação mais difícil de manter.

Use a lista de verificação de diagnóstico abaixo para associar cada sintoma visível a uma causa provável, uma verificação imediata e um caminho de correção prático.

Sintoma	Causa provável	Verificação imediata	Caminho de correção
Bandeja, canal ou suporte se move ao toque	Fixadores soltos, contato adesivo fraco ou aderência do grampo insuficiente	Verificar contato do suporte, aperto do parafuso, pressão do grampo ou contato da superfície adesiva.	Remontar o componente se o método de suporte não segurar mais a peça instalada com segurança.
Bandeja cede após a adição de cabos	A carga de cabos pode exceder o método de suporte ou concentrar o peso em uma área	Verificar se adaptadores pesados, cabos agrupados ou acessórios de energia estão carregando uma seção.	Reduzir a carga de cabos, redistribuir o peso ou mudar para um método de suporte mais resistente quando a superfície da mesa permitir.
Cabos curvam acentuadamente perto de saídas ou conectores	O caminho de roteamento pode estar muito apertado ou a folga do cabo pode ser insuficiente	Verificar pontos de entrada, saída e áreas de conector quanto a curvas fechadas.	Revisar o roteamento e adicionar folga funcional onde o movimento do cabo ou a tensão no conector forem visíveis.
Gavetas, joelhos ou peças móveis da mesa atingem a instalação	A posição de montagem pode bloquear o movimento normal ou o espaço livre da mesa	Verificar o curso da gaveta, espaço para as pernas, movimento do apoio para os pés e ajuste de altura, se aplicável.	Remontar a bandeja, canal ou suporte em uma posição mais livre antes do uso diário.
Régua de energia ou adaptadores são difíceis de alcançar ou estão tensionados	Posicionamento inadequado da energia, alcance curto do cabo ou peso do adaptador sem suporte	Verificar acesso ao plug, acesso ao interruptor, caminho do cabo e se os adaptadores puxam os cabos conectados.	Ajustar o posicionamento da energia, suportar adaptadores volumosos ou rerotear grupos de cabos para reduzir a tensão.

Se o mesmo problema persistir após uma correção básica, use um processo mais específico para fix installation mistakes antes de adicionar mais cabos ou ocultar a configuração.

Parafusos soltos, grampos deslizando e pontos adesivos fracos

Quando uma bandeja, canal ou suporte se move após a instalação, a causa provável é um fixador solto, movimento do grampo, descolamento adesivo, contato irregular da superfície ou um método de suporte que não corresponde mais à carga instalada. Esses problemas de montagem podem reduzir a estabilidade de um sistema de gerenciamento de cabos para mesa e devem ser verificados antes do uso contínuo.

A maioria das falhas locais de montagem pode ser diagnosticada associando o sintoma à causa provável e a um caminho de correção.

• Parafusos soltos: Uma bandeja ou suporte se desloca durante uma verificação leve de movimento. A causa pode ser fixação insuficiente, estresse de montagem ou uma superfície da mesa que não segura mais o fixador adequadamente. Verificar se os parafusos permanecem seguros na superfície de montagem. Reapertar apenas quando o fixador ainda segurar, ou remontar o hardware se o ponto de fixação não for mais confiável.
• Grampos deslizando: Um componente montado com grampo se move ao longo da borda da mesa. A causa pode ser pressão reduzida do grampo, contato irregular da borda ou aumento da carga de cabos. Verificar os pontos de contato do grampo e confirmar se o grampo permanece assentado corretamente. Reposicionar ou remontar o grampo se o movimento continuar.
• Pontos adesivos fracos: Uma base adesiva começa a se descolar da superfície de montagem. A causa pode ser contato de superfície limitado, contaminação da superfície ou condições de carga que excedem a fixação adesiva. Verificar se há bordas levantadas ou contato incompleto. Reaplicar, substituir ou mudar o método de suporte quando a adesão não permanecer mais segura.
• Superfícies de montagem irregulares: Uma bandeja, suporte ou canal assenta de forma irregular após a instalação. A causa pode ser contato irregular da superfície ou hardware de montagem que não assenta nivelado. Verificar o alinhamento e as áreas de contato. Reposicionar o hardware se o suporte irregular afetar a estabilidade.
• Hardware sobrecarregado: Suportes, grampos ou montagens adesivas mostram tensão após a adição de cabos e acessórios. A causa pode ser peso concentrado ou um método de suporte inadequado para a carga instalada. Verificar onde o peso está distribuído, depois reduzir a carga de cabos, redistribuir acessórios, substituir o hardware ou usar uma abordagem de montagem diferente quando necessário.

Bandejas sobrecarregadas, curvas fechadas e posicionamento inseguro da energia

Sobrecarga e tensão podem aparecer mesmo quando um sistema de gerenciamento de cabos para mesa é montado corretamente. Peso excessivo dos cabos, ângulos de roteamento fechados ou acessórios de energia mal suportados podem criar problemas de estabilidade que se tornam mais perceptíveis à medida que cabos, adaptadores e dispositivos são adicionados.

Use a lista de verificação abaixo para identificar condições que podem exigir ajuste, redistribuição de carga ou uma abordagem de suporte diferente.

• Bandeja cedendo: Verificar se a bandeja dobra, inclina ou mostra tensão visível após a instalação dos cabos. Peso excessivo dos cabos ou carga concentrada em uma área pode colocar mais estresse no sistema de montagem.
• Peso de adaptadores agrupados: Verificar se vários adaptadores ou acessórios de energia estão agrupados em um único local. O peso concentrado pode aumentar a carga sobre bandejas, suportes, grampos ou pontos de montagem.
• Cabos comprimidos: Verificar se os feixes de cabos estão firmemente compactados dentro de uma bandeja, manga ou canal. O espaço restrito pode dificultar o roteamento, a inspeção ou ajustes futuros dos cabos.
• Curvas fechadas: Verificar pontos de entrada, saída e áreas de conector quanto a curvas fechadas. Curvas fechadas podem aumentar a tensão nos cabos quando o equipamento é movido ou reposicionado.
• Espaço para dissipação de calor: Verificar se adaptadores, réguas de energia ou feixes de cabos estão aglomerados em áreas confinadas. Espaço livre adicional pode ajudar quando o equipamento conectado gera calor durante o uso normal.
• Réguas de energia sem suporte: Verificar se a régua de energia é suportada pelo seu método de montagem, em vez de apenas pelos cabos conectados. O peso sem suporte pode aumentar a tensão sobre cabos, plugs ou hardware de montagem.

Lista de verificação final da instalação do gerenciamento de cabos para mesa

Uma verificação final do sistema de gerenciamento de cabos para mesa confirma que o hardware montado, o roteamento dos cabos, o suporte de energia, a folga dos cabos e o acesso futuro permanecem adequados para o uso diário. A lista de verificação abaixo ajuda a confirmar se a instalação está completa sem repetir cada etapa da configuração.

Revise cada ponto após cabos, bandejas, suportes e acessórios de energia estarem em suas posições finais. Qualquer item que não passe na inspeção pode exigir ajuste, remontagem, redistribuição de carga ou alterações de roteamento, dependendo das condições de instalação.

• Verificar se bandejas, canais, grampos, parafusos e montagens adesivas permanecem seguros e não mostram movimento visível durante uma verificação leve de estabilidade.
• Verificar se cabos de energia, cabos de vídeo e cabos de periféricos permanecem organizados como grupos de cabos separados quando prático.
• Confirmar se a régua de energia é suportada pelo seu método de montagem e não está suspensa por cabos conectados.
• Verificar se os adaptadores têm espaço ao redor suficiente e não colocam peso concentrado em conexões de cabos sem suporte.
• Verificar se a folga dos cabos permanece disponível onde equipamentos, suportes de monitor ou mesas ajustáveis possam exigir movimento.
• Verificar se o movimento da mesa, gavetas e componentes próximos não interferem nos grupos de cabos roteados.
• Confirmar que plugs, adaptadores, grupos de cabos e hardware de montagem permanecem acessíveis para inspeção, manutenção ou alterações de equipamento futuras.

Se cada item da lista de verificação for confirmado, o sistema de gerenciamento de cabos para mesa parece montado, roteado, suportado e preparado para o uso normal diário com base nas condições atuais da configuração.

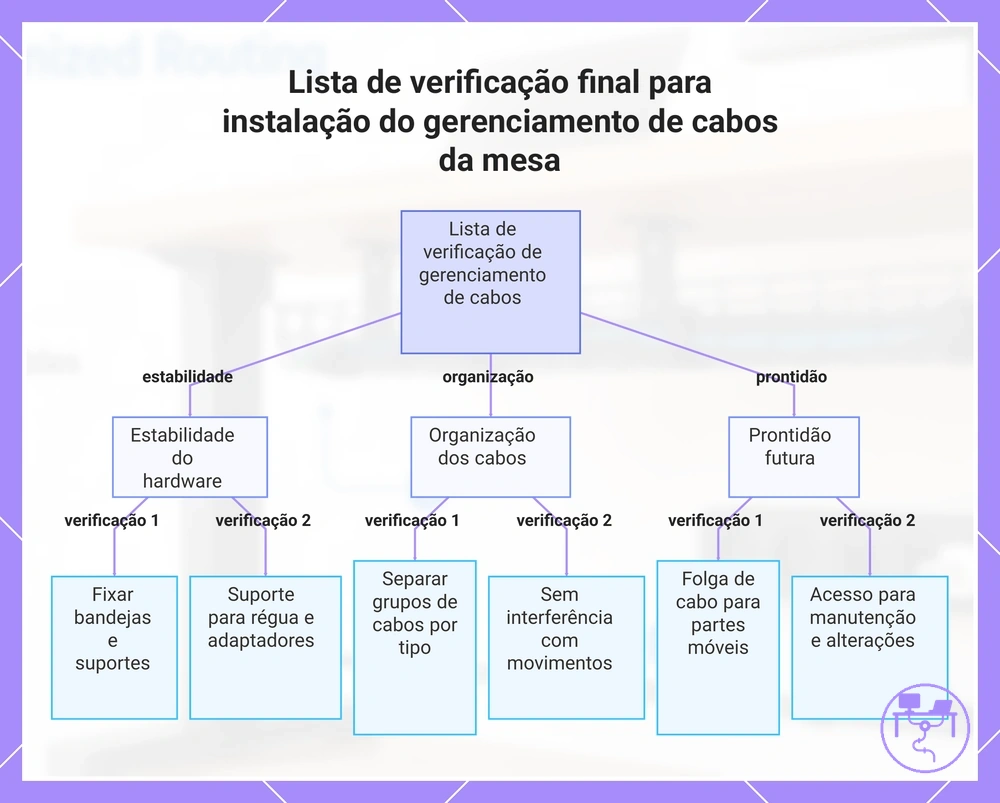

Este gráfico agrupa os pontos finais da lista de verificação em três categorias principais: estabilidade do hardware, organização dos cabos e prontidão futura, para verificar se o sistema de gerenciamento de cabos da mesa está totalmente instalado e pronto para uso diário.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.
