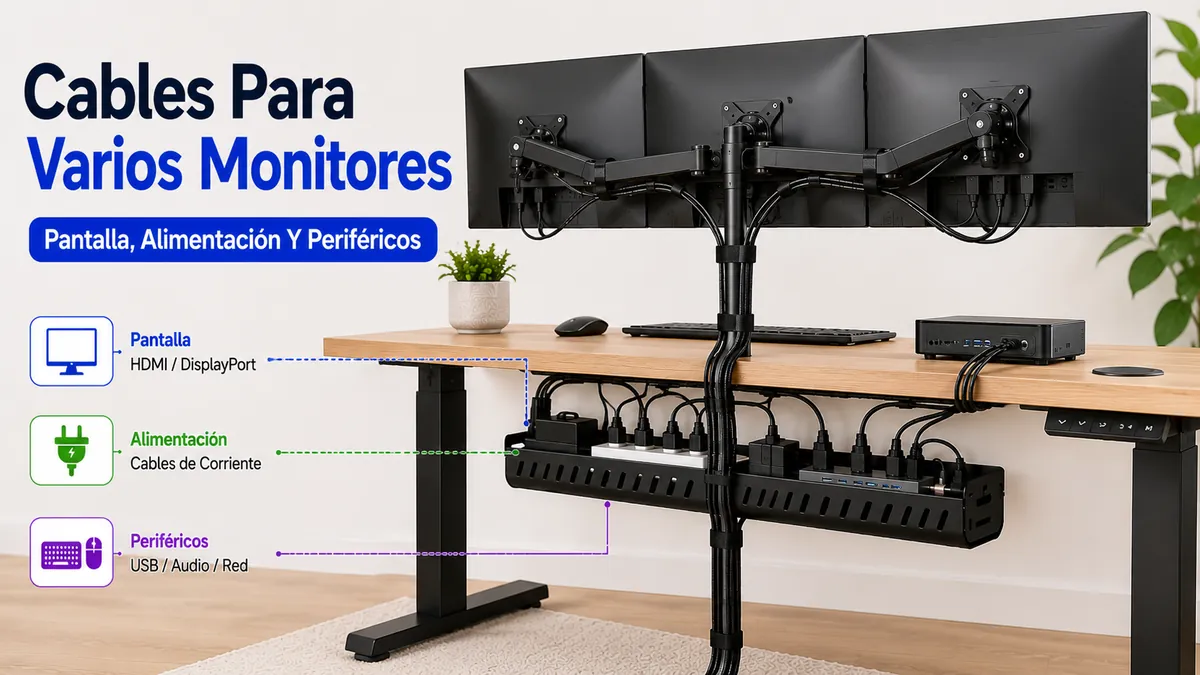

Sistema de gestión de cables para varios monitores

El sistema de gestión de cables para varios monitores depende de la coincidencia entre el volumen de cables, las necesidades de enrutamiento, la colocación de la alimentación y el ajuste al escritorio en una configuración de estación de trabajo específica. Las pantallas adicionales generan más cables de monitor, cables de alimentación y rutas de cables periféricos que suelen requerir más planificación que una configuración de una sola pantalla. En esta página, la compatibilidad es el marco de decisión principal.

Varios monitores aumentan la carga de cables y pueden hacer que el enrutamiento de cables sea más complejo alrededor de una bandeja bajo el escritorio, una regleta de alimentación y los puntos de acceso del escritorio. Una configuración con más cables de pantalla, adaptadores de alimentación y dispositivos conectados puede requerir rutas de enrutamiento diferentes a las de una disposición más simple. La colocación de la alimentación, la longitud de los cables y los requisitos de acceso pueden afectar la facilidad con que se organizan y mantienen los cables. Dado que estas condiciones varían, la selección debe basarse en la configuración en lugar de en un enfoque único de organizador de cables.

Una estación de trabajo con dos monitores puede tener necesidades de enrutamiento diferentes a las de una configuración con más monitores que incluya dispositivos de acoplamiento y periféricos adicionales. Las estaciones de trabajo que usan brazos para monitores pueden introducir puntos de salida de cables, espacio libre para el movimiento y requisitos de holgura que no existen con soportes fijos para monitores. En otros casos, una estación de trabajo acoplada puede combinar cables de pantalla, cables de alimentación y conexiones periféricas en un haz de cables más denso. Estas diferencias hacen que los requisitos del sistema dependan de la disposición de la estación de trabajo y no solo del número de monitores.

El sistema de gestión de cables adecuado depende del tamaño del escritorio, la cantidad de monitores, la longitud de los cables, las necesidades de alimentación y las condiciones de acceso físico. Los lectores que deseen una visión más general pueden explorar el desk cable management system hub antes de evaluar una configuración con varios monitores. La compatibilidad puede cambiar cuando la carga de cables, los brazos para monitores, el enrutamiento por el borde trasero del escritorio o la colocación de la regleta de alimentación crean requisitos de ajuste diferentes.

Esta página se centra en las condiciones prácticas que un sistema con varios monitores debe gestionar antes de considerar bandejas, fundas, clips, bridas o soportes. El primer paso es comprender cómo los cables agrupados de monitor, alimentación y periféricos afectan la carga de cables, el acceso de enrutamiento y el ajuste al escritorio más allá del orden general del escritorio.

Lo que debe gestionar un sistema de gestión de cables para varios monitores

Un sistema de gestión de cables para varios monitores debe gestionar el volumen de cables agrupados, el acceso de enrutamiento, la colocación de la alimentación y el ajuste al escritorio en una estación de trabajo con más de una pantalla. A medida que aumentan los monitores, periféricos y dispositivos conectados, el haz de cables suele volverse más grande y puede requerir más rutas de enrutamiento y puntos de acceso. Más pantallas multiplican naturalmente las rutas de cables que deben mantenerse organizadas y accesibles.

Lo que debe gestionar un sistema de gestión de cables para varios monitores incluye más que solo los cables de monitor. Las demandas típicas de cables agrupados incluyen cables de pantalla, cables de alimentación, cables periféricos y cables de acoplamiento que pueden conectarse a través de concentradores USB, adaptadores u otros componentes de la estación de trabajo. Cada grupo de cables puede tener diferentes requisitos de grosor, flexibilidad y enrutamiento. En conjunto, estos grupos de cables influyen en el acceso a los cables, el espacio del escritorio y el espacio libre inferior.

Una apariencia ordenada de los cables puede favorecer la organización, pero una configuración de aspecto limpio no significa automáticamente que se estén cumpliendo las necesidades de enrutamiento, acceso y espacio libre. Una configuración con varios monitores puede seguir necesitando espacio para el movimiento de cables, acceso de mantenimiento y cambios futuros incluso cuando los cables parecen controlados. La compatibilidad con varios monitores va más allá del orden general de los cables del escritorio porque se centra en gestionar las demandas de cables de la estación de trabajo en condiciones prácticas de funcionamiento.

Lo que debe gestionar un sistema de gestión de cables para varios monitores:

• Cables de pantalla: Las pantallas adicionales pueden aumentar la cantidad de cables y la presión de enrutamiento a medida que se expanden las conexiones de los monitores.
• Cables de alimentación: Las conexiones de alimentación de monitores y dispositivos pueden requerir una colocación coordinada alrededor de una fuente de alimentación y una ruta de cables.
• Cables periféricos: Los teclados, cámaras web, dispositivos de audio y otros accesorios pueden añadir recorridos de cable independientes que afectan el acceso a los cables.
• Cables de acoplamiento: Los concentradores USB, estaciones de acoplamiento y adaptadores pueden concentrar los cables de la estación de trabajo en un área única que requiere espacio libre y acceso.
• Espacio y ajuste del escritorio: El espacio disponible del escritorio, el espacio libre inferior y el tamaño del haz de cables pueden influir en las opciones de enrutamiento y organización.
• Acceso a los cables: Los puntos de acceso deben permanecer alcanzables porque pueden producirse cambios de cables y ajustes en la estación de trabajo con el tiempo.

Carga de cables y ajuste al escritorio para configuraciones de dos y varios monitores

La carga de cables y el ajuste al escritorio dependen de cuántos cables debe contener una configuración de dos o varios monitores y de cuánto espacio útil de escritorio está disponible debajo y detrás de la estación de trabajo. Un haz de cables que cabe en un escritorio puede no caber en otro porque la construcción del escritorio, la cantidad de monitores y la disposición del hardware pueden cambiar el espacio de montaje disponible.

La cantidad de cables, el grosor de los cables, el volumen de los adaptadores y la capacidad de la bandeja deben evaluarse en conjunto antes de elegir el almacenamiento. Los cables de monitor más gruesos y los adaptadores de alimentación más grandes pueden ocupar más espacio en la bandeja que los cables periféricos delgados. Si la carga de cables es densa, la elección de almacenamiento puede necesitar un acceso más abierto, un soporte de montaje más resistente o una ruta de cables diferente en lugar de una única ruta oculta.

Un escritorio compacto puede tener un área de montaje inferior limitada y un acceso más ajustado en el borde trasero, por lo que el espacio libre físico puede convertirse en la principal limitación. Un escritorio profundo puede ofrecer más espacio de enrutamiento, pero el alcance de los cables y el acceso aún pueden afectar dónde se coloca la bandeja o el soporte bajo el escritorio. Una estación de trabajo con brazos para monitores también puede necesitar holgura para el movimiento del brazo del monitor, los puntos de salida de cables y el espacio libre trasero. En cada caso, el espacio libre físico determina si el sistema es práctico antes de seleccionar los componentes.

Use la lista de verificación a continuación para separar los criterios de carga de cables de los criterios de ajuste al escritorio antes de seleccionar bandejas, fundas, clips o bridas. La carga de cables y el ajuste al escritorio para configuraciones de dos y varios monitores deben verificarse donde se encuentran el volumen de cables y el espacio libre físico.

• Carga de cables: Verifique si el tamaño del haz de cables puede colocarse dentro de la ruta planificada sin forzar curvaturas pronunciadas ni bloquear el acceso.
• Grosor de cables: Revise los cables de pantalla más gruesos, los cables de alimentación y los cables de adaptador, ya que los cables más voluminosos pueden reducir la capacidad útil de la bandeja.
• Volumen del adaptador: Confirme que los adaptadores de alimentación tengan suficiente espacio alrededor de la regleta de alimentación, el soporte o el área de la bandeja sin saturar otras conexiones.
• Área de montaje inferior: Verifique que la parte inferior del escritorio tenga una superficie de montaje utilizable antes de confiar en una bandeja o soporte bajo el escritorio.
• Acceso al borde trasero: Compruebe si los cables del monitor pueden caer desde el borde trasero hacia el sistema del escritorio sin quedar pellizcados ni estirados.
• Movimiento del brazo del monitor: Deje holgura según las condiciones cuando los brazos del monitor, las pantallas ajustables o las rutas de cables móviles cambien el punto de salida.

Para una verificación más completa de la compatibilidad del escritorio, compare estas condiciones con los fit and mounting factors antes de considerar que la configuración está lista para un sistema de gestión de cables.

Cables de pantalla, alimentación, periféricos y acoplamiento

Los cables de pantalla, cables de alimentación, cables periféricos, cables de acoplamiento, cables de carga y cables de concentrador son los grupos de cables que suelen aumentar la carga en una estación de trabajo con varios monitores. Cada grupo de cables añade diferentes demandas de enrutamiento, lo que ayuda a fundamentar la verificación general de carga de cables.

El grosor del cable, el volumen del conector y la flexibilidad del cable pueden afectar la facilidad con que una ruta de cables cambia de dirección o atraviesa un espacio de trabajo. Los cables más gruesos y los conectores más grandes pueden requerir más espacio de enrutamiento, mientras que los cables de estación de trabajo menos flexibles pueden limitar las opciones de curvatura. Por ejemplo, añadir un monitor adicional puede introducir tanto un cable de pantalla adicional como un cable de alimentación, creando más de una ruta de cables.

• Cables de pantalla: El volumen del conector y el radio de curvatura pueden afectar cómo los cables del monitor entran y salen de una ruta.
• Cables de alimentación: El grosor del cable y los adaptadores pueden requerir una mayor separación de otros grupos de cables.
• Cables periféricos: La flexibilidad del cable puede afectar cómo los cables de los dispositivos se enrutan alrededor de los accesorios.
• Cables de acoplamiento: El volumen del conector y los cambios de acoplamiento pueden afectar el acceso cuando se añaden o retiran dispositivos.
• Cables de carga: La longitud y el tipo de conector pueden influir en las rutas de cables entre los dispositivos alimentados y las fuentes de carga.
• Cables de concentrador: Las conexiones entre concentradores y dispositivos pueden cambiar el enrutamiento cuando la disposición de la estación de trabajo evoluciona.

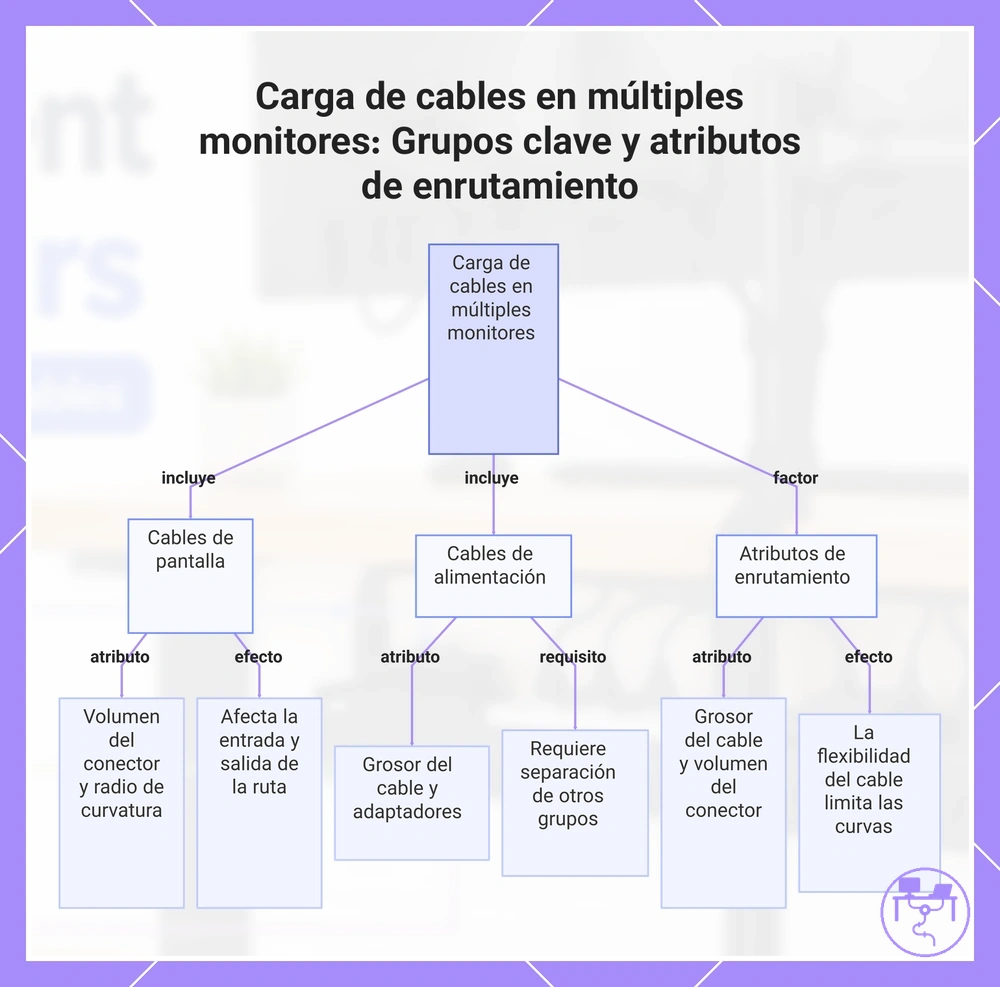

Este gráfico muestra los grupos principales de cables y los atributos de enrutamiento que aumentan la carga de cables en una estación de trabajo con varios monitores.

Espacio inferior del escritorio, capacidad de la bandeja y espacio libre en el borde trasero

El espacio inferior del escritorio y el espacio libre en el borde trasero determinan si el almacenamiento de cables de monitor agrupados sigue siendo práctico y accesible. Una solución de almacenamiento depende del espacio inferior disponible, la capacidad de la bandeja y las condiciones de enrutamiento de cables, especialmente cuando los haces de cables y las disposiciones del escritorio varían.

El ancho de la bandeja, la profundidad de la bandeja y la superficie de montaje disponible influyen en la facilidad con que se pueden organizar y acceder a los cables. Un haz de cables más grande o un volumen adicional de adaptadores puede usar más capacidad de la bandeja, mientras que una superficie de montaje interrumpida puede limitar las opciones de colocación. Cuando varias posiciones de almacenamiento parecen posibles, el acceso abierto suele ser el factor decisivo.

Use esta lista de verificación para verificar el espacio inferior del escritorio, la capacidad de la bandeja y el espacio libre en el borde trasero antes de organizar los cables de monitor agrupados:

• Espacio inferior: Si el espacio bajo el escritorio es limitado, el almacenamiento de cables puede requerir una huella de enrutamiento más pequeña.
• Ancho de la bandeja: Si el ancho de la bandeja es estrecho en relación con el haz de cables, la organización de los cables puede volverse más restrictiva.
• Profundidad de la bandeja: Si la profundidad de la bandeja se extiende demasiado hacia abajo, el espacio para las piernas puede reducirse.
• Superficie de montaje: Si la superficie de montaje es irregular o está interrumpida, la colocación del almacenamiento puede volverse menos práctica.
• Espacio libre en el borde trasero: Si el espacio libre en el borde trasero o un borde trasero del escritorio restringe el acceso, los puntos de bajada de cables para los cables del monitor pueden volverse más ajustados y difíciles de enrutar.
• Acceso a puertos: Si la capacidad de almacenamiento ocupa áreas de conexión, el acceso a los puertos puede volverse menos conveniente.

Una gran capacidad de bandeja puede ayudar a gestionar haces de cables densos, pero no debe bloquear el espacio para las piernas ni el acceso a los puertos durante el uso normal de la estación de trabajo.

Espacio libre del brazo del monitor y puntos de salida de cables

El espacio libre del brazo del monitor y los puntos de salida de cables dependen de cómo cambia la ruta de los cables a medida que se mueve el brazo del monitor. En una ruta típica de brazo de monitor, los cables salen de la pantalla cerca de la posición VESA, pasan por los canales del brazo y salen cerca del área de la abrazadera antes de continuar hacia una ruta en el borde del escritorio. Esta ruta cambiante suele requerir suficiente espacio libre del brazo del monitor alrededor de la ruta de cables y las superficies cercanas del escritorio.

Los puntos de salida de cables, la holgura y el radio de curvatura influyen en cómo se mueven los cables con un brazo en movimiento. Si la holgura es limitada, los cables pueden tensarse a medida que el brazo cambia de posición, mientras que un radio de curvatura restringido cerca de la posición VESA o las salidas en el borde del escritorio puede reducir la flexibilidad de enrutamiento. El espacio libre de movimiento depende del diseño del brazo, la longitud de los cables y la ruta de cables seleccionada.

Un soporte fijo suele mantener los puntos de salida de cables en una ubicación más constante, mientras que los brazos de monitor ajustables pueden desplazar las rutas de cables a medida que la pantalla se mueve. Debido a que los canales del brazo, las disposiciones del área de la abrazadera y las ubicaciones de salida trasera del escritorio varían según el diseño, la planificación de cables debe considerar el espacio libre de movimiento en lugar de basarse en un único patrón de enrutamiento.

Elección de bandejas, fundas, clips y bridas para cables de monitor

La selección de piezas depende de asociar cada tarea de control de cables con el organizador adecuado, en lugar de basarse en una única solución. La mayoría de las configuraciones con varios monitores necesitan una combinación de bandejas, fundas, clips y bridas, ya que los cables de monitor suelen requerir diferentes formas de control. La decisión de selección debe seguir la relación entre la pieza y la tarea.

Elegir bandejas, fundas, clips y bridas para cables de monitor es más sencillo cuando la imagen siguiente compara lo que controla cada pieza y dónde se usa normalmente.

Pieza	Controla	Mejor caso de uso	Limitación a verificar
Bandeja	Cables agrupados y carga de cables	Bandeja bajo el escritorio para varios cables de monitor	Capacidad y acceso
Funda	Haz visible	Mantener juntos los cables de monitor relacionados	Acceso a cables individuales
Clips	Recorridos de cable separados	Guiar cables a lo largo de una ruta	Los cambios de ruta pueden requerir reposicionamiento
Bridas	Holgura y ajuste	Gestionar el exceso de longitud de cable	Apriete del haz durante cambios futuros
Soporte o canal	Dirección del cable	Mantener una ruta de cable definida	Ubicación de montaje disponible

Las bandejas, fundas, clips y bridas son categorías funcionales, no piezas intercambiables de organización de cables. Una bandeja bajo el escritorio gestiona los cables agrupados y la carga de cables, mientras que una funda organiza un haz visible sin separar los cables relacionados. Los clips dirigen recorridos de cable separados a lo largo de una ruta elegida, y las bridas reutilizables controlan la holgura donde pueda ser necesario un ajuste. Cada pieza conecta un atributo específico con un caso de uso específico.

Cuando los cables de monitor incluyen secciones agrupadas, secciones visibles y recorridos de cable separados, combinar piezas suele ser más práctico que seleccionar un solo tipo de organizador. Una bandeja puede gestionar la carga principal de cables, una funda puede organizar un haz visible, los clips pueden guiar rutas y las bridas pueden mantener una holgura ajustable. La señal de decisión es si la configuración contiene más de un trabajo de control de cables. Si se necesitan múltiples métodos de control, puede ser útil choose a system for cable load antes de la selección final de piezas. La selección de piezas funciona mejor cuando las bandejas, fundas, clips, bridas, soportes y canales se corresponden con la carga de cables, la visibilidad, el acceso y los requisitos de enrutamiento.

Bandejas grandes bajo el escritorio para cables de monitor agrupados

Una bandeja grande bajo el escritorio es útil cuando los cables de monitor agrupados, los cables de alimentación y los cables periféricos necesitan almacenamiento compartido debajo del escritorio. Un tamaño de bandeja mayor puede soportar una carga de cables más alta, pero la idoneidad depende de los atributos de la bandeja, el espacio disponible y los requisitos de acceso. La capacidad es más relevante cuando varios grupos de cables necesitan un almacenamiento organizado y accesible.

Atributo de la bandeja	Condición útil	Riesgo a verificar
Longitud de la bandeja	Más espacio para el almacenamiento de cables agrupados	Puede extenderse más allá de las áreas de enrutamiento útiles
Profundidad de la bandeja	Espacio adicional para haces de cables	Puede reducir el espacio libre en un escritorio poco profundo
Apertura	Separación de cables y capacidad de servicio más fáciles	Menos ocultación de cables visibles
Soporte de peso	Soporta cargas de cables más grandes	Depende de las condiciones de montaje
Acceso	Simplifica los cambios de cables y el mantenimiento	El acceso limitado puede ralentizar los ajustes

La longitud de la bandeja, la profundidad de la bandeja, la apertura, el soporte de peso y el acceso influyen en el rendimiento de una bandeja grande bajo el escritorio para el almacenamiento de cables agrupados. Una mayor apertura puede mejorar la separación de cables entre los cables de alimentación y de pantalla y facilitar la capacidad de servicio cuando se necesitan cambios. El soporte de peso es importante porque los cables de monitor agrupados, los adaptadores y las conexiones periféricas pueden aumentar la carga de cables con el tiempo, mientras que el acceso afecta la facilidad con que se pueden alcanzar los cables después de cambios en la configuración. Si un escritorio es poco profundo, una mayor profundidad de la bandeja puede crear problemas de espacio libre cerca del espacio para las piernas u otras áreas bajo el escritorio, lo que hace que la profundidad de la bandeja sea una condición importante a verificar.

Fundas y envolturas para haces de cables de monitor visibles

Las fundas y envolturas ayudan a organizar los haces de cables de monitor visibles que discurren entre monitores, brazos de monitor y el borde del escritorio. Mantienen los cables relacionados juntos a lo largo de una ruta visible, mientras que la idoneidad depende del diámetro de la funda, la cantidad de cables, la longitud de la ruta visible y la frecuencia de acceso. Las condiciones de ajuste de la funda determinan la eficacia con que se puede gestionar un haz visible.

• Diámetro de la funda: El ajuste del haz depende de hacer coincidir el diámetro de la funda con la cantidad de cables y el tamaño general del haz.
• Cantidad de cables: Una mayor cantidad de cables puede requerir espacio interno adicional para mantener el acceso al haz visible.
• Longitud de la ruta visible: Las rutas más largas entre un brazo de monitor y el borde del escritorio pueden beneficiarse de un control más continuo del haz.
• Diseño abierto: Un diseño abierto puede mejorar la capacidad de servicio cuando se añaden, retiran o reposicionan cables.
• Frecuencia de acceso: Los cambios frecuentes de cables pueden favorecer el uso de fundas y envolturas que permitan un acceso más fácil a los cables individuales.

La flexibilidad afecta cómo las fundas y envolturas siguen las curvaturas alrededor de un brazo de monitor o a lo largo de una ruta en el borde del escritorio, mientras que un diseño abierto puede reducir la interrupción cuando cambia la disposición de los cables. Una mayor frecuencia de acceso puede hacer que una funda para cables, una envoltura para cables o una cubierta para cables sea más práctica cuando se necesita ajustar cables individuales. A diferencia del almacenamiento bajo el escritorio, que se centra en almacenar cables debajo del espacio de trabajo, las fundas y envolturas se centran en controlar un haz visible a lo largo de la ruta de cables.

Clips y bridas reutilizables para recorridos de cable separados

Los clips y las bridas reutilizables ayudan a mantener organizados los recorridos de cable separados, al tiempo que permiten que la disposición de los cables cambie con el tiempo. Guían las rutas de los cables, gestionan la holgura y mantienen la separación entre los cables sin fijar la configuración de forma permanente. Las necesidades de ajuste deben determinar cómo se aplican los clips y las bridas reutilizables.

Use la lista de verificación a continuación para hacer coincidir las condiciones de clips y bridas con los recorridos de cable separados y los requisitos de acceso futuros:

• Clips adhesivos: Pueden ayudar a guiar una ruta de cable cuando el material del escritorio y la superficie de montaje son adecuados, pero la sujeción puede variar según el estado de la superficie.
• Clips con tornillos: Pueden soportar una ruta de enrutamiento más fija cuando hay un punto de montaje disponible y los ajustes futuros son menos frecuentes.
• Bridas reutilizables: Útiles para gestionar la holgura cuando cambian las longitudes de los cables o se reposicionan los equipos.

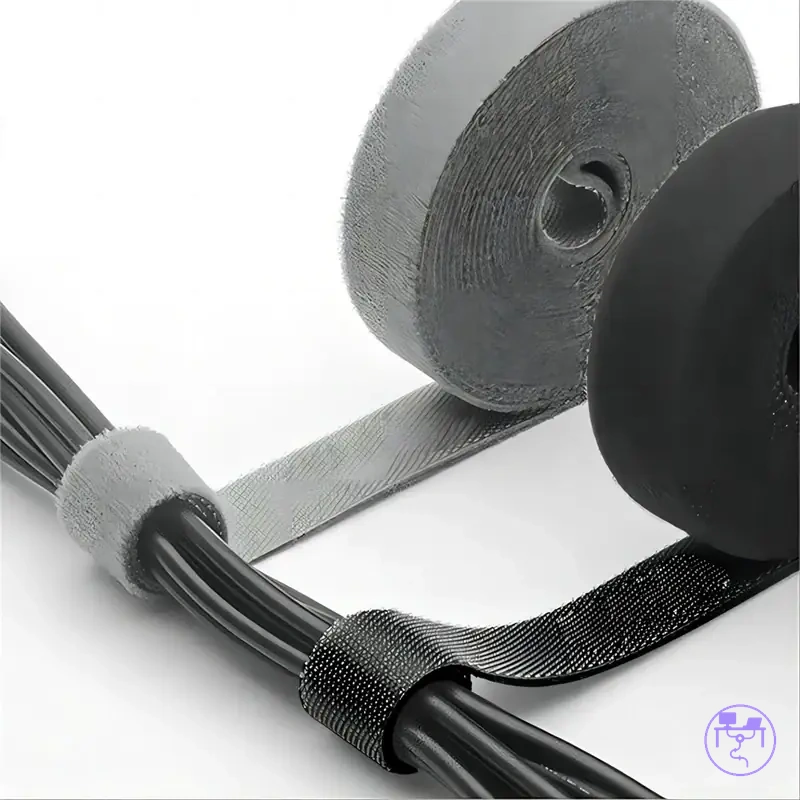

• Cintas de velcro: Ayudan a mantener la separación de los cables al tiempo que permiten un ajuste más fácil y un acceso futuro a los cables individuales.
• Separación de cables: Los recorridos de cable separados pueden seguir siendo más fáciles de rastrear y ajustar cuando las rutas de enrutamiento evitan superposiciones innecesarias.

El tipo de clip, el tipo de brida, la separación de cables y el acceso futuro deben considerarse en conjunto porque la disposición de los cables puede cambiar después de la instalación. Los clips adhesivos y los clips con tornillos influyen en cómo los cables siguen una ruta, mientras que las bridas reutilizables, las cintas de velcro y otras correas para cables afectan la facilidad con que se puede ajustar la holgura. Por ejemplo, los cables de pantalla y los cables de alimentación pueden seguir rutas separadas para reducir el desorden y facilitar el acceso futuro cuando se necesiten cambios.

Colocación de la regleta de alimentación para configuraciones con varios monitores

La colocación de la regleta de alimentación para varios monitores depende de equilibrar el alcance de los cables, el acceso y la capacidad nominal. La colocación debe permitir que los cables de alimentación y los adaptadores se conecten sin crear tensión innecesaria ni bloquear tomas de corriente cercanas. Las consideraciones de seguridad dependen de la cantidad de equipos, la demanda de energía y la ubicación elegida.

La demanda de energía y la colocación física interactúan a través de la cantidad de tomas, el espacio entre adaptadores, el alcance de los cables y la ubicación del soporte. Una cantidad adecuada de tomas puede seguir siendo difícil de usar si los adaptadores grandes reducen el espacio disponible. El alcance de los cables debe permitir que los monitores y accesorios se conecten sin forzar las conexiones, mientras que una ubicación práctica del soporte puede ayudar a mantener el acceso a la alimentación visible. El acceso sigue siendo importante porque los dispositivos, adaptadores y cables de alimentación pueden necesitar ajustes futuros.

Use esta lista de verificación de seguridad para verificar las condiciones de colocación de la regleta de alimentación antes de finalizar una configuración con varios monitores:

• Cantidad de tomas: Confirme que las tomas disponibles coinciden con los dispositivos conectados sin depender de disposiciones de alimentación saturadas.
• Espacio entre adaptadores: Verifique si los adaptadores voluminosos pueden bloquear tomas adyacentes o reducir el acceso.
• Alcance de los cables: Verifique que los cables de alimentación puedan alcanzar la regleta sin tensión excesiva.
• Protección contra sobretensiones: Si se requiere protección contra sobretensiones, confirme que el protector sea adecuado para la colocación y las condiciones de uso previstas.
• Ubicación del soporte: Elija una ubicación del soporte de la regleta que mantenga las conexiones accesibles cuando se necesiten ajustes.
• Ventilación: Evite condiciones de colocación que puedan restringir el flujo de aire alrededor de los adaptadores o los componentes de alimentación bajo el escritorio.
• Acceso: Mantenga los enchufes y las conexiones suficientemente visibles para su inspección y cambios futuros.

Ocultar una regleta de alimentación no siempre es más seguro ni más práctico que mantenerla visible. Una regleta oculta puede reducir el desorden visual, pero la ventilación, el espacio entre adaptadores y el acceso pueden volverse más difíciles de evaluar según la colocación. Las consideraciones detalladas de seguridad de los cables de alimentación pertenecen a un contexto dedicado de seguridad eléctrica cuando se necesita una orientación más específica.

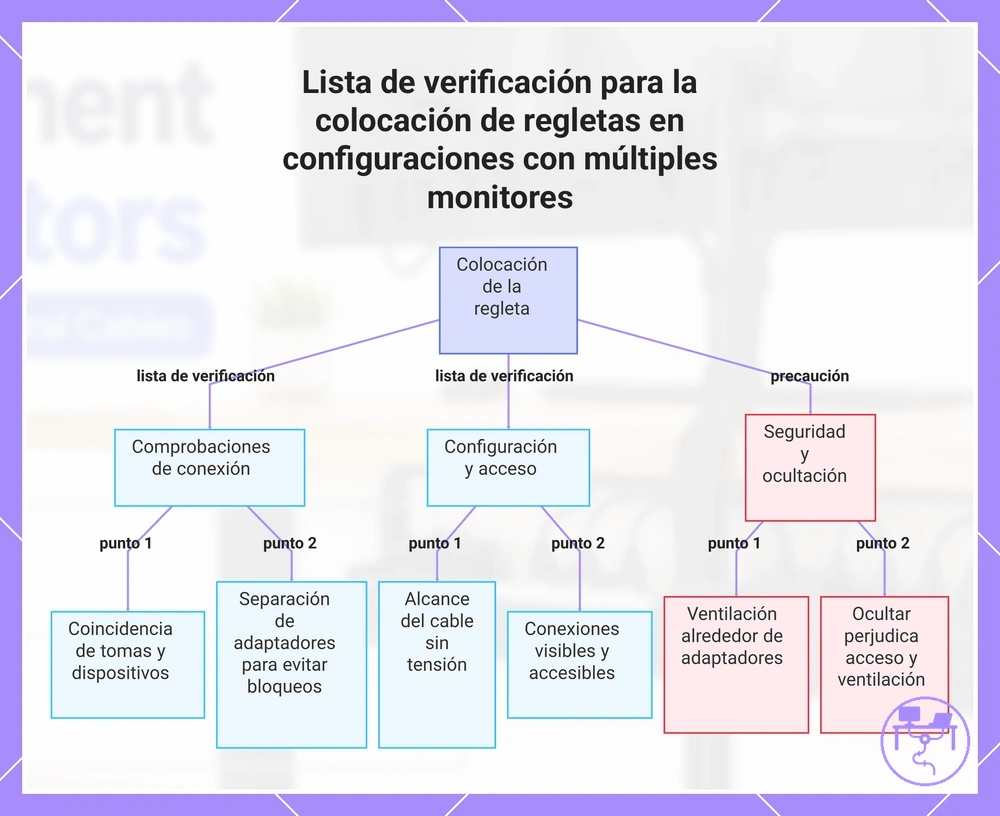

Esta lista de verificación muestra las condiciones clave a verificar al colocar una regleta de alimentación en una configuración con varios monitores, incluyendo verificaciones de conexión, acceso y seguridad.

Cantidad de tomas, espacio entre adaptadores y protección contra sobretensiones

La cantidad de tomas, el espacio entre adaptadores y la protección contra sobretensiones son atributos de la regleta de alimentación que pueden afectar las configuraciones con varios monitores. El tamaño del enchufe, los bloques transformadores, la longitud del cable, el acceso al interruptor y la capacidad nominal influyen en cómo los dispositivos se conectan y permanecen accesibles, lo que convierte estos atributos en parte de la decisión general de colocación.

Los adaptadores voluminosos pueden reducir el espacio utilizable de las tomas cuando los bloques transformadores se extienden hacia posiciones adyacentes. El interruptor de una regleta de alimentación también puede volverse menos cómodo de alcanzar si la colocación no considera el acceso rutinario. En un caso límite, un adaptador grande puede bloquear una toma vecina, por lo que la disponibilidad de tomas y la capacidad nominal deben revisarse con precaución en lugar de darse por sentadas.

Use la lista de verificación a continuación para conectar la cantidad de tomas, el espacio entre adaptadores y los atributos de protección contra sobretensiones con los efectos prácticos de planificación:

• Cantidad de tomas: Un mayor número de enchufes puede soportar conexiones adicionales cuando aumentan los requisitos de los dispositivos.
• Espacio entre adaptadores: Un mayor espacio libre para adaptadores puede mejorar el acceso cuando hay adaptadores voluminosos o bloques transformadores.
• Protección contra sobretensiones: La protección contra sobretensiones debe considerarse junto con la capacidad nominal y las condiciones de uso previstas.
• Longitud del cable: Una longitud de cable adecuada puede mejorar la flexibilidad de colocación y el alcance del cable de alimentación.
• Acceso al interruptor: El acceso fácil al interruptor de la regleta puede simplificar el control de alimentación rutinario después de la colocación.

Soportes para regleta de alimentación dentro o junto a la bandeja de cables

La colocación del soporte de la regleta de alimentación depende del acceso al interruptor, la separación para el calor, la dirección de entrada de los cables y el soporte de peso disponible. Un soporte para regleta puede colocarse dentro de la bandeja de cables, junto a la bandeja de cables o en una ubicación separada, dependiendo de la apertura de la bandeja y el tamaño del soporte. La decisión de colocación depende de los requisitos de acceso, las condiciones de separación y la dirección de enrutamiento de los cables.

La colocación dentro de la bandeja de cables puede ayudar a mantener los cables y el soporte en un área compartida cuando la apertura de la bandeja, la separación para el calor y el soporte de peso son adecuados. La colocación junto a la bandeja de cables puede mejorar el acceso al interruptor y facilitar la gestión de la dirección de entrada de los cables cuando se esperan ajustes rutinarios. Un soporte separado bajo el escritorio o un montaje para regleta puede ser útil cuando el espacio en la bandeja es limitado, pero la compensación suele implicar la apariencia limpia frente al acceso de mantenimiento, en lugar de una posición universalmente preferida.

Use esta comparación para evaluar las opciones de colocación del soporte:

Opción de colocación	Cuándo es útil
Dentro de la bandeja de cables	Útil cuando el tamaño del soporte, la apertura de la bandeja y la dirección de entrada de los cables se ajustan al espacio disponible de la bandeja.
Junto a la bandeja de cables	Puede mejorar el acceso al interruptor y simplificar el acceso cuando se esperan cambios futuros de cables.
Colocación separada	Puede ser útil cuando la capacidad de la bandeja, el soporte de peso o las condiciones de separación hacen que la colocación en la bandeja sea menos práctica.

Enrutamiento de cables de monitor desde las pantallas al sistema del escritorio

El enrutamiento de cables de monitor comienza moviendo los cables desde las salidas de las pantallas hacia un punto de entrada controlado en el sistema del escritorio. La ruta de cables suele progresar desde las pantallas hasta un brazo de monitor o el borde trasero, luego hacia la parte inferior y una bandeja bajo el escritorio. La ruta debe dejar suficiente holgura y mantener puntos de acceso donde puedan ser necesarios ajustes futuros.

En una configuración con brazo de monitor, los cables de pantalla y las líneas de alimentación suelen seguir el brazo antes de llegar al borde trasero del escritorio. Desde allí, la ruta de cables puede transitar hacia el sistema del escritorio a través de una entrada de ruta definida en lugar de cruzar áreas abiertas del espacio de trabajo. Esto crea una transición más predecible hacia la parte inferior y una bandeja bajo el escritorio.

Cuando el radio de curvatura es demasiado ajustado o los cables entran al sistema del escritorio sin agruparse, los ajustes futuros pueden volverse más difíciles. Agrupar los cables relacionados puede ayudar a organizar la ruta de cables, mientras que la separación entre cables de pantalla y líneas de alimentación puede mejorar el acceso y reducir la congestión de enrutamiento donde la densidad de cables aumenta. La holgura adecuada y las curvaturas graduales pueden favorecer la capacidad de servicio cuando se reposicionan monitores o dispositivos conectados.

La secuencia de ruta típica es pantallas, brazo de monitor o borde trasero, entrada inferior y bandeja bajo el escritorio. Para decisiones de enrutamiento más amplias después de la transición de la pantalla al escritorio, puede ser útil guiar cables de monitores bajo el escritorio mientras se mantienen visibles y accesibles los puntos de acceso específicos del monitor.

1. Inicie la ruta de cables en las salidas de las pantallas; si las pantallas se mueven o inclinan, deje suficiente holgura para preservar el acceso.
2. Guíe los cables a través de un brazo de monitor o a lo largo del borde trasero cuando esté disponible; si se producen cambios de dirección, mantenga un radio de curvatura adecuado para un enrutamiento más fácil.
3. Agrupe los cables de monitor relacionados antes del punto de entrada de la ruta; si la cantidad de cables aumenta, mantenga los puntos de acceso identificables para cambios futuros.
4. Separe los cables de pantalla de las líneas de alimentación cuando sea práctico; si los recorridos de cable se saturan, la separación puede mejorar el acceso y la organización.
5. Transicione los cables hacia la bandeja bajo el escritorio a través de una ruta de entrada definida; si la bandeja contiene múltiples grupos de cables, preserve la capacidad de servicio manteniendo la ruta accesible.

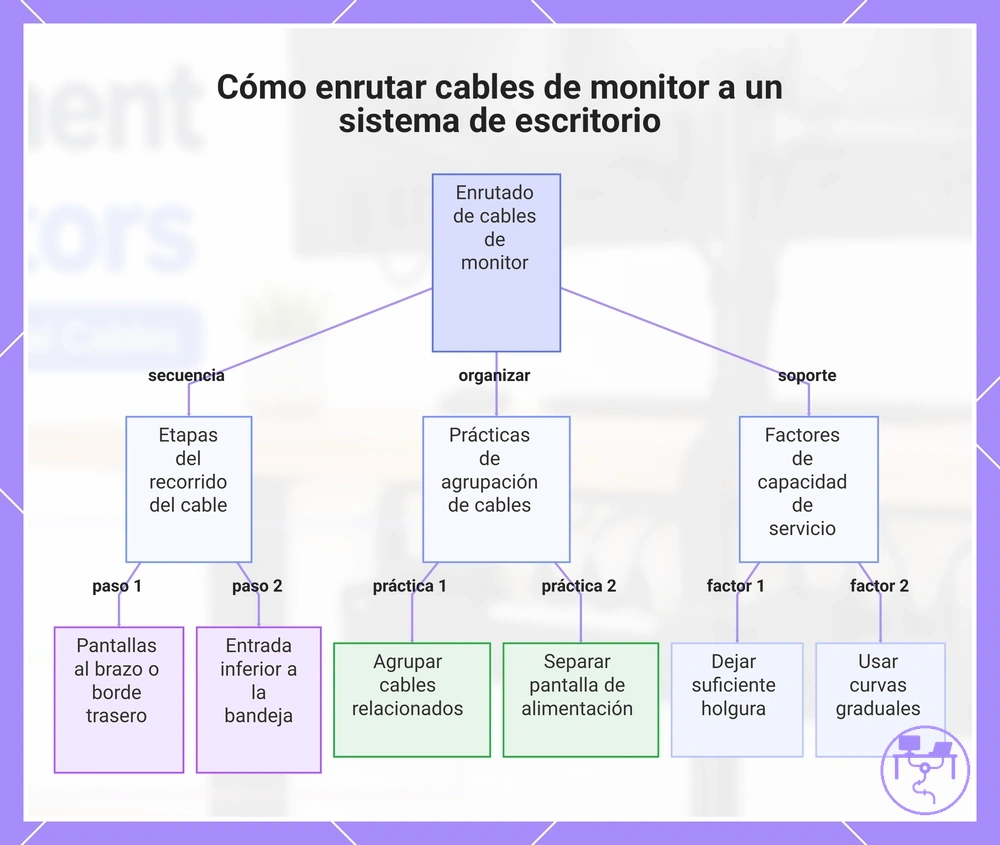

Este gráfico muestra las etapas principales del enrutamiento de cables de monitor desde las pantallas hasta la bandeja bajo el escritorio, junto con prácticas clave de gestión de cables y factores de capacidad de servicio.

Enrutamiento a través de brazos de monitor y detrás del escritorio

Cuando se utilizan brazos de monitor, la ruta de cables visible suele seguir un canal del brazo antes de moverse detrás del escritorio a través de caídas en el borde trasero. Cuando los cables salen del brazo del monitor o del borde trasero, la dirección de salida del cable, el espacio libre disponible y los puntos de acceso pueden dar forma a la ruta y crear limitaciones locales.

Cuando el movimiento de la bisagra cambia la posición de los brazos del monitor, la holgura limitada puede dificultar el ajuste de los cables. Dejar la holgura adecuada alrededor de las articulaciones móviles y usar clips para brazos para guiar la ruta de los cables puede ayudar a mantener el acceso a medida que la ruta cambia. Los bordes traseros abiertos suelen proporcionar un acceso más fácil a las caídas del borde trasero, mientras que un escritorio adyacente a la pared puede reducir el espacio libre y requerir más precaución al acceder a los cables detrás del escritorio.

1. Guíe los cables a través de los clips para brazos cuando estén disponibles; si el brazo del monitor se mueve con frecuencia, deje suficiente holgura para soportar el movimiento de la bisagra y el ajuste futuro.
2. Dirija la dirección de salida del cable hacia la ruta trasera; si los cables salen del brazo en un ángulo pronunciado, mantenga la ruta de cables accesible para reposicionamiento.
3. Use caídas en el borde trasero para mover los cables detrás del escritorio; si el espacio libre trasero es limitado, verifique el acceso antes de confiar en la ruta.
4. Verifique la holgura alrededor de las articulaciones móviles; si la longitud del cable es ajustada en relación con el movimiento del brazo, la flexibilidad de enrutamiento y el acceso pueden verse reducidos.

Enrutamiento bajo el escritorio sin cables sueltos colgando

El enrutamiento bajo el escritorio comienza manteniendo los cables del monitor en un recorrido controlado después de que salen del área del monitor. Es menos probable que haya cables sueltos colgando cuando la ruta de cables bajo el escritorio sigue una dirección de cable definida y llega a un punto de entrada controlado a través de los puntos de entrada de la bandeja.

Cuando los clips están demasiado separados o los puntos de entrada de la bandeja no se alinean con la dirección del cable, los cables colgantes pueden volverse más difíciles de controlar. La separación de las bridas debe reflejar el peso de los cables, el material del escritorio y las necesidades de acceso, en lugar de crear una sujeción permanente. Por ejemplo, los cables de pantalla agrupados pueden entrar juntos en una bandeja mientras se mantiene el acceso a la alimentación o a los puertos para cambios futuros.

• Clips: Use clips de enrutamiento de cables para guiar la ruta de cables bajo el escritorio; si el peso de los cables varía, puede ser necesario ajustar la separación de los clips para mantener el control.
• Puntos de entrada de la bandeja: Enrute los cables a través de puntos de entrada definidos de la bandeja; si las ubicaciones de entrada son inconsistentes, la dirección del cable puede volverse más difícil de mantener.
• Dirección del cable: Mantenga la dirección del cable constante después de que los cables salgan del área del monitor; si las rutas se cruzan innecesariamente, el acceso puede volverse menos conveniente.
• Separación de bridas: Deje una separación de bridas que permita la agrupación sin limitar cambios futuros de cables; si las bridas están demasiado juntas, la capacidad de servicio puede verse reducida.
• Espacio libre inferior: Verifique el espacio libre inferior a lo largo de la ruta; si los cables pasan por áreas ajustadas, el acceso a la alimentación o a los puertos puede volverse más difícil.

Gestión del exceso de longitud de cable sin bloquear el acceso

Gestionar el exceso de longitud de cable comienza almacenando la holgura del cable de manera que se preserve el acceso y se evite una tensión innecesaria. El exceso de longitud de cable es más fácil de controlar cuando los bucles permanecen accesibles, el acceso a los puertos se mantiene despejado y la longitud almacenada permite una configuración con capacidad de servicio.

Cuando los bucles se vuelven difíciles de alcanzar o la tensión de las bridas se vuelve excesiva, los ajustes futuros de cables pueden requerir más esfuerzo. El radio de curvatura y el peso del adaptador pueden influir en cómo se almacena la longitud sobrante, especialmente cerca de los puntos de conexión donde se necesita acceso. Para los usuarios que realizan cambios frecuentes de dispositivos, como reemplazar monitores o estaciones de acoplamiento, los bucles accesibles pueden ayudar a mantener una configuración con capacidad de servicio sin limitar los ajustes.

Use las siguientes verificaciones de qué hacer y qué evitar al manejar el exceso de longitud de cable:

• Haga: Almacene el exceso de longitud de cable en bucles accesibles cuando puedan ser necesarios ajustes futuros.
• Haga: Deje suficiente holgura cerca de las conexiones para permitir el acceso a los puertos y cambios futuros de dispositivos.
• Haga: Considere el radio de curvatura al organizar los bucles para que el enrutamiento de cables siga siendo más fácil de ajustar.
• Haga: Tenga en cuenta el peso del adaptador al almacenar la longitud sobrante cerca de adaptadores o puntos de conexión.
• Evite: Aumentar la tensión de las bridas hasta el punto de que el acceso o el ajuste de los cables se vuelva difícil.
• Evite: Colocar el exceso de longitud de cable donde pueda reducir el acceso a los puertos o bloquear cambios rutinarios.
• Evite: Crear bucles que concentren la tensión en un área cuando la ruta del cable cambie.
• Evite: Usar una sujeción permanente cuando se puedan esperar cambios futuros de dispositivos o reemplazo de cables.

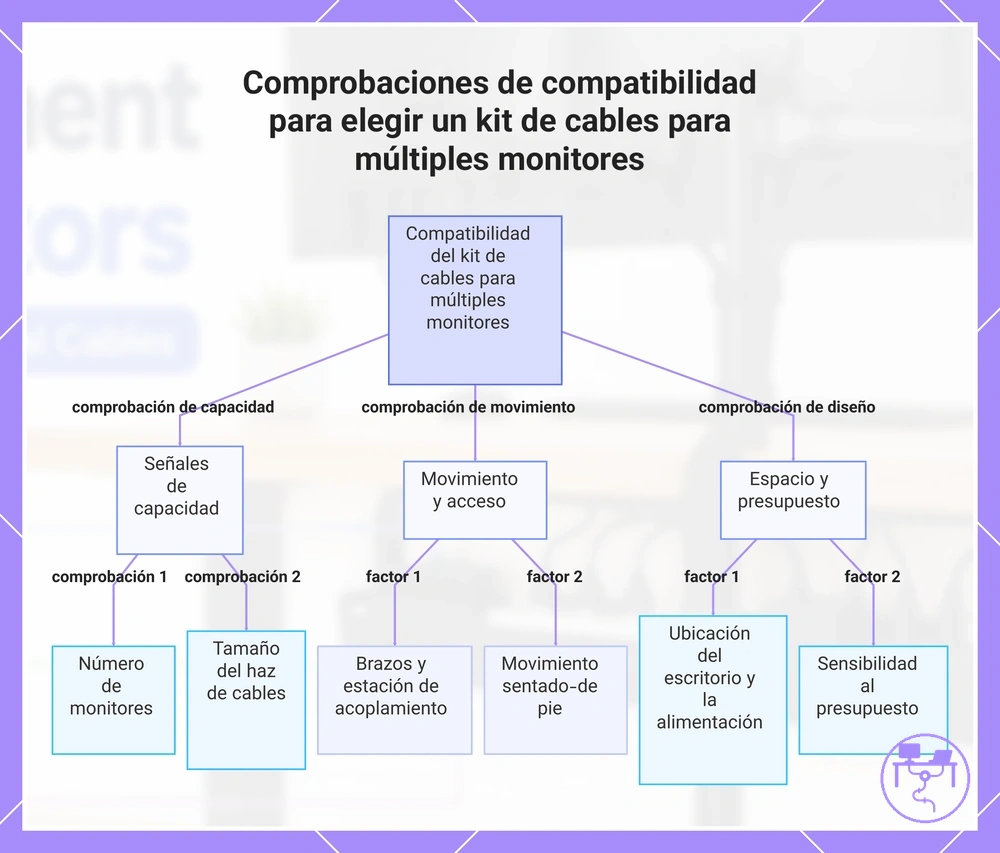

Verificaciones de compatibilidad antes de elegir un kit de cables para varios monitores

Las verificaciones de compatibilidad deben realizarse antes de elegir un kit de cables para varios monitores, porque la idoneidad del kit depende de las condiciones de la estación de trabajo, no de una afirmación única del producto. La disposición de los monitores, el volumen de cables, el espacio del escritorio y las necesidades de movimiento afectan si un kit de gestión de cables será práctico. El mejor método de selección es la selección basada en condiciones.

• Cantidad de monitores: Verifique cuántas pantallas añaden cables; elija más capacidad solo cuando la carga de cables añadida lo requiera.
• Tamaño del haz de cables: Verifique el grosor del haz y el volumen del adaptador; considere un kit más grande si los cables agrupados superan el control simple con bridas.
• Espacio inferior del escritorio: Verifique el área de montaje utilizable; elija piezas que encajen sin bloquear el espacio para las piernas ni el acceso.
• Ubicación de la regleta de alimentación: Verifique el alcance y la visibilidad; ajuste la elección del kit si el acceso a la alimentación estuviera saturado u oculto.
• Brazos para monitores: Verifique el movimiento y las salidas de cables; añada bridas adicionales solo donde la holgura necesite un ajuste controlado.
• Estación de acoplamiento: Verifique los recorridos cortos de dispositivos y el acceso a puertos; use fundas separadas si los grupos de cables visibles necesitan acceso flexible.
• Movimiento de sentado-de pie: Verifique el recorrido vertical y la holgura; elija piezas que permitan el movimiento sin forzar la tensión de los cables.
• Sensibilidad al presupuesto: Verifique qué piezas resuelven las tareas reales de control de cables; evite pagar por piezas de kit no utilizadas cuando las piezas específicas sean suficientes.

La cantidad de monitores y el tamaño del haz de cables son las primeras señales de capacidad a verificar. Más pantallas pueden añadir cables de pantalla, líneas de alimentación, adaptadores y conexiones periféricas, lo que puede aumentar el tamaño total del haz de cables. Si el haz es denso, puede ser necesario un kit más grande, bridas adicionales o fundas separadas para mantener el enrutamiento manejable.

En una estación de trabajo con brazos para monitores, una estación de acoplamiento o movimiento de sentado-de pie, el kit debe permitir el movimiento sin bloquear el acceso. Los brazos para monitores pueden requerir holgura cerca de los puntos móviles, mientras que una estación de acoplamiento puede añadir recorridos cortos de cables que necesitan control separado. El movimiento de sentado-de pie también puede cambiar la ruta de cables necesaria entre la superficie del escritorio y el almacenamiento inferior. Estas condiciones hacen que los requisitos de holgura y acceso formen parte de la verificación de compatibilidad.

La ubicación de la regleta de alimentación y el espacio inferior del escritorio deben verificarse antes de seleccionar las piezas organizadoras. Un kit puede incluir bandejas, clips o bridas, pero esas piezas aún necesitan espacio de montaje utilizable y acceso alcanzable a la alimentación. Si el espacio inferior es limitado o la ubicación de la regleta bloquea el acceso, el ajuste del kit puede depender de una disposición más pequeña o de piezas de control de cables separadas.

La sensibilidad al presupuesto debe evaluarse en función de lo que la configuración realmente necesita, en lugar de la cantidad de artículos en un kit. Si un kit más grande añade piezas no utilizadas, las fundas separadas o las bridas adicionales pueden ser más prácticas; si la configuración se está expandiendo, compare los costes en configuraciones más grandes antes de elegir. Las señales de actualización incluyen el aumento de la cantidad de monitores, un tamaño mayor del haz de cables, el uso añadido de una estación de acoplamiento o un nuevo movimiento de sentado-de pie.

Un kit de cables compatible para varios monitores debe coincidir con la capacidad de cables, el espacio del escritorio, la colocación de la alimentación, las necesidades de movimiento y los requisitos de acceso sin asumir un ajuste garantizado. Elija un kit más grande solo cuando la carga de cables y la disposición lo justifiquen, añada bridas adicionales cuando el control de la holgura sea el problema principal, y use fundas separadas cuando los haces visibles necesiten su propio tratamiento.

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.

Este gráfico muestra las verificaciones de compatibilidad clave a realizar antes de seleccionar un kit de cables para varios monitores, incluyendo condiciones de capacidad, movimiento y disposición.

Configuraciones con dos monitores, portátil y estación de acoplamiento

La compatibilidad depende de cómo una combinación de dispositivos cambia la cantidad de cables y las necesidades de acceso dentro del mismo espacio de trabajo con varios monitores. Una configuración con dos monitores, un portátil, una estación de acoplamiento, una torre de escritorio, un concentrador USB o una disposición de cargadores puede crear diferentes rutas de cables y puntos de conexión, lo que convierte al tipo de configuración en la variable clave.

Un escritorio simple con dos monitores puede usar cables de pantalla y conexiones de alimentación con menos puntos de acceso, mientras que una estación de trabajo acoplada puede añadir un acoplador de portátil, una estación de acoplamiento, un concentrador USB, cargadores y conexiones periféricas. Una torre de escritorio puede desplazar las rutas de cables hacia el suelo o el lateral del escritorio, mientras que una estación de acoplamiento suele concentrar las conexiones más cerca de la superficie de trabajo. A medida que las combinaciones de dispositivos se vuelven más complejas, los efectos en el acceso y la cantidad de cables pueden aumentar, creando una mayor presión de enrutamiento.

Use la comparación a continuación para evaluar cómo los tipos de configuración cambian las consecuencias de los cables:

• Dos monitores frente a estación de trabajo acoplada: Una configuración de dos pantallas puede implicar menos grupos de cables, mientras que una estación de trabajo acoplada puede aumentar la cantidad de cables y los efectos en el acceso a través de dispositivos conectados adicionales.
• Acoplador de portátil frente a torre de escritorio: Un acoplador de portátil puede concentrar los cables cerca del escritorio, mientras que una torre de escritorio puede distribuir las rutas de cables entre la superficie del escritorio y el área del suelo.
• Concentrador USB frente a conexiones directas: Un concentrador USB puede centralizar las conexiones, pero también puede crear un grupo de cables más denso que requiere más atención de enrutamiento.
• Cargadores y accesorios frente a configuración solo de monitores: Los cargadores y accesorios adicionales pueden aumentar la presión de enrutamiento y hacer que la planificación del acceso sea más importante durante la organización de los cables.

Escritorios fijos, escritorios de sentado-de pie y disposiciones adyacentes a la pared

La compatibilidad depende de cómo el movimiento del escritorio y la posición de la pared afectan la longitud de los cables y los requisitos de holgura. Los escritorios fijos, los escritorios de sentado-de pie y las disposiciones adyacentes a la pared crean diferentes condiciones para las rutas de cables del suelo al escritorio y las zonas de espacio libre, lo que convierte al movimiento en la condición principal.

Un escritorio fijo puede permitir una ruta de cables más predecible porque la posición del escritorio permanece sin cambios durante el uso normal. Los escritorios de sentado-de pie pueden requerir holgura adicional a lo largo de las rutas de cables del suelo al escritorio porque el movimiento de los cables varía con el recorrido del escritorio, mientras que las disposiciones adyacentes a la pared pueden limitar el acceso trasero y reducir las zonas de espacio libre disponibles. Como indicador de límite, el movimiento de altura ajustable suele requerir una planificación adicional de holgura basada en el recorrido del escritorio, la ruta de cables y la ubicación de la alimentación.

Use la lista de verificación a continuación para verificar las condiciones de enrutamiento específicas de la disposición:

• Escritorios fijos: Verifique si la longitud del cable permite la ruta prevista manteniendo el espacio libre alrededor de la estructura del escritorio.
• Escritorios de sentado-de pie: Verifique que los requisitos de holgura consideren el movimiento entre las posiciones del escritorio sin crear tensión en los cables.
• Disposiciones adyacentes a la pared: Verifique si el acceso trasero y las zonas de espacio libre siguen siendo utilizables cuando el escritorio está colocado cerca de una pared.
• Rutas de cables del suelo al escritorio: Verifique que la ruta de cables pueda adaptarse a las condiciones de movimiento y acceso sin depender de una posición fija del cable.
• Movimiento de altura ajustable: Revise los cambios en la ruta de cables durante el recorrido del escritorio y ajuste la planificación de holgura cuando el rango de movimiento aumente.

Errores comunes en la gestión de cables para varios monitores

Cuando aparecen desorden de cables, problemas de acceso o errores de enrutamiento, la causa suele ser una carga de cables subestimada, un control de holgura deficiente, un acceso limitado o una colocación inadecuada de la alimentación. Los errores comunes en la gestión de cables para varios monitores suelen desarrollarse a partir de decisiones de configuración que implican bandejas de tamaño insuficiente, cables cortos, curvaturas pronunciadas, adaptadores bloqueados, clips adhesivos débiles o regletas de alimentación inaccesibles. Identificar el síntoma antes de realizar cambios ayuda a centrar el diagnóstico antes de elegir una solución.

Un método práctico de solución de problemas es conectar cada síntoma con una causa probable y luego verificar la condición antes de ajustar la configuración. El desbordamiento de cables puede apuntar a bandejas de tamaño insuficiente, mientras que la tensión en los cables puede deberse a un control de holgura deficiente, cables cortos o curvaturas pronunciadas. El siguiente paso más útil es una verificación directa que confirme si la causa sospechada coincide con el síntoma observado.

En una configuración con varios monitores, un error común es colocar demasiados cables de pantalla, cables de alimentación y adaptadores en una bandeja de tamaño insuficiente. El síntoma puede aparecer como desbordamiento, adaptadores bloqueados o acceso reducido a la regleta de alimentación después de conectar los dispositivos. Si se produce esa condición, revisar la carga de cables, el espacio de la bandeja y los grupos de enrutamiento puede ser una solución adecuada según la configuración.

Use la lista de verificación de diagnóstico a continuación para conectar síntomas, causas, verificaciones y ajustes más seguros:

Error	Causa probable	Verificación	Ajuste más seguro
Bandejas de tamaño insuficiente	La carga de cables supera el espacio disponible de la bandeja	Verifique si hay desbordamiento de cables o enrutamiento saturado	Revise la capacidad de la bandeja y la agrupación de cables
Control de holgura deficiente	Margen de movimiento de cables limitado	Verifique si hay tensión durante el ajuste	Añada holgura accesible donde se produzca movimiento
Cables cortos o curvaturas pronunciadas	La ruta de enrutamiento restrictiva crea tensión	Verifique los puntos de conexión para detectar tensión en los cables	Use una ruta de cables menos restrictiva
Adaptadores bloqueados	La colocación del adaptador reduce el acceso a la regleta de alimentación	Inspeccione el espacio entre tomas y la posición del adaptador	Reposicione los adaptadores cuando el acceso sea limitado
Clips adhesivos débiles	El peso del cable o el estado de la superficie afectan la sujeción	Verifique si los clips permanecen fijados	Revise el tipo de clip y la superficie de montaje
Regletas de alimentación inaccesibles	La colocación limita el acceso a enchufes o interruptores	Verifique el acceso después de la instalación de cables	Ajuste la colocación si el acceso sigue siendo restringido

Capacidad de bandeja insuficiente para cables de alimentación y pantalla

Cuando aparecen desbordamiento, combamiento o cables inaccesibles, la capacidad de bandeja insuficiente suele ser una causa probable en una configuración con varios monitores. Los problemas de capacidad de la bandeja pueden desarrollarse cuando los cables de alimentación, los cables de pantalla, los adaptadores y la colocación de la regleta compiten por un espacio limitado, por lo que el primer paso es identificar qué síntoma está creando el problema de acceso.

Las dimensiones de la bandeja influyen en cómo encajan los cables, pero el volumen del adaptador y el apilamiento de cables pueden crear una sobrecarga de la bandeja incluso cuando la bandeja parece adecuada inicialmente. Una distribución desigual del peso puede contribuir al combamiento, mientras que un enrutamiento saturado puede dificultar el acceso a los cables. Como ejemplo correctivo, separar los adaptadores de alimentación voluminosos de los cables de pantalla agrupados puede mejorar el acceso cuando el volumen del adaptador es la fuente principal de congestión.

Use las siguientes verificaciones de síntoma a causa para diagnosticar problemas relacionados con la capacidad:

• Desbordamiento: Una causa probable es el apilamiento de cables que supera la capacidad disponible de la bandeja; verifique si el desbordamiento de cables se extiende más allá de la bandeja después del enrutamiento.
• Combamiento: Una causa probable es la distribución desigual del peso de los adaptadores o grupos de cables concentrados; verifique dónde se concentra el peso de los cables dentro de la bandeja.
• Cables inaccesibles: Una causa probable es una bandeja saturada con rutas de acceso limitadas; verifique si las conexiones siguen siendo accesibles después de la instalación.
• Acceso restringido a la alimentación: Una causa probable es el volumen del adaptador combinado con la colocación de la regleta; verifique si los enchufes, interruptores o tomas son difíciles de alcanzar.
• Sobrecarga de la bandeja: Una causa probable es una bandeja de tamaño insuficiente en relación con la combinación de cables de alimentación y cables de pantalla; verifique si la separación de cables se ha vuelto difícil debido al espacio limitado.

Cables cortos, curvaturas pronunciadas y control de holgura deficiente

Cuando el acceso a las conexiones se vuelve difícil o los cables permanecen bajo tensión, los cables cortos y el control de holgura deficiente suelen ser condiciones que contribuyen. Los cables cortos, el alcance limitado y el control de holgura deficiente pueden crear tensión en los cables o reducir la accesibilidad a los puertos, especialmente cuando el movimiento del brazo del monitor o el movimiento del escritorio cambian la ruta de los cables, según la configuración.

Las curvaturas pronunciadas pueden aumentar la presión de enrutamiento cuando el radio de curvatura se vuelve demasiado pequeño o cuando el ángulo del conector fuerza un cable hacia una ruta restrictiva. La longitud del cable, el radio de curvatura y el ángulo del conector deben evaluarse en conjunto porque los problemas de acceso pueden deberse a su efecto combinado en lugar de a una sola condición. En un escritorio de sentado-de pie o una configuración de monitor ajustada con frecuencia, el movimiento adicional del brazo del monitor o el movimiento del escritorio pueden requerir un bucle de holgura más grande para mantener la accesibilidad a los puertos.

Use las siguientes verificaciones al diagnosticar el movimiento y la tensión de los cables:

• Haga: Verifique si la longitud del cable proporciona suficiente alcance durante el movimiento del brazo del monitor.
• Haga: Mantenga un radio de curvatura gradual al enrutar cables alrededor de los bordes del escritorio o puntos de montaje.
• Haga: Verifique la accesibilidad a los puertos después de enrutar los cables y posicionar los dispositivos.
• Haga: Deje un bucle de holgura cuando se espere movimiento del escritorio o ajustes frecuentes del monitor.
• Evite: Tensar cables cortos entre puntos de conexión cuando el alcance limitado crea tensión en los cables.
• Evite: Crear curvaturas pronunciadas que fuercen un ángulo abrupto del conector cerca de un puerto.
• Evite: Reducir la holgura hasta el punto de que el movimiento del brazo del monitor cambie las condiciones de tensión de los cables.
• Evite: Asumir que toda curvatura pronunciada causa daño; el riesgo depende del radio de curvatura, el movimiento y las condiciones de enrutamiento de los cables.

Preguntas sobre conexiones de pantalla que afectan la planificación de cables

¿Qué afecta la cantidad de cables durante la planificación de cables de pantalla?

La cantidad de cables depende de la disposición de los monitores, las conexiones de los dispositivos y si una estación de acoplamiento forma parte de la configuración. La cantidad de cables suele aumentar cuando los cables de alimentación, los cables de pantalla, los periféricos y las conexiones de carga comparten el mismo espacio de trabajo. La implicación para la planificación es evaluar los grupos de conexiones antes de organizar las rutas de cables.

¿Pueden los brazos para monitores cambiar los requisitos de planificación de cables?

Los brazos para monitores pueden cambiar la planificación de cables cuando el movimiento afecta la holgura, el enrutamiento o el acceso. El movimiento del brazo del monitor puede desplazar la posición de los cables y afectar la facilidad con que las conexiones permanecen accesibles. La implicación para la planificación es verificar el movimiento de los cables antes de finalizar la ruta de cables.

¿Deben considerarse las regletas de alimentación antes de elegir el tamaño de la bandeja?

Las regletas de alimentación deben considerarse cuando los adaptadores y enchufes ocupan espacio en la bandeja. El espacio entre adaptadores y la colocación de la regleta pueden influir en el tamaño, el ajuste y el acceso de la bandeja. La implicación para la planificación es considerar tanto los cables como los accesorios de alimentación en conjunto.

¿Resuelve una funda los casos límite de enrutamiento?

Una funda puede ayudar cuando un haz visible necesita agruparse, pero los casos límite de enrutamiento pueden seguir dependiendo de la ruta de cables, las necesidades de acceso y el movimiento. Las fundas gestionan la agrupación de cables visibles, no todas las condiciones de enrutamiento. La implicación para la planificación es tratar las fundas como una parte de la planificación de conexiones.

¿Cómo debe evaluarse el tamaño de la bandeja cuando cambia la cantidad de cables?

El tamaño de la bandeja debe reflejar el crecimiento esperado de cables cuando puedan añadirse dispositivos o pantallas en el futuro. La cantidad de cables puede cambiar cuando se añaden monitores, cargadores o una estación de acoplamiento más adelante. La implicación para la planificación es dejar espacio para una expansión razonable.

¿Puede una estación de acoplamiento simplificar las preguntas sobre conexiones de pantalla?

Una estación de acoplamiento puede simplificar la planificación cuando múltiples conexiones de dispositivos se centralizan. La cantidad total de cables puede seguir siendo similar, pero los puntos de conexión suelen concentrarse en un área. La implicación para la planificación es verificar el acceso alrededor de la ubicación de la estación de acoplamiento.

¿Qué debe verificarse en los casos límite de enrutamiento?

Los casos límite de enrutamiento deben verificarse cuando el movimiento del escritorio, el espacio libre en la pared o las restricciones de la ruta de cables afectan el acceso. El espacio libre trasero limitado y el movimiento pueden hacer que la planificación de cables sea más sensible a la holgura y el posicionamiento. La implicación para la planificación es verificar el movimiento de los cables en la disposición relevante del escritorio.

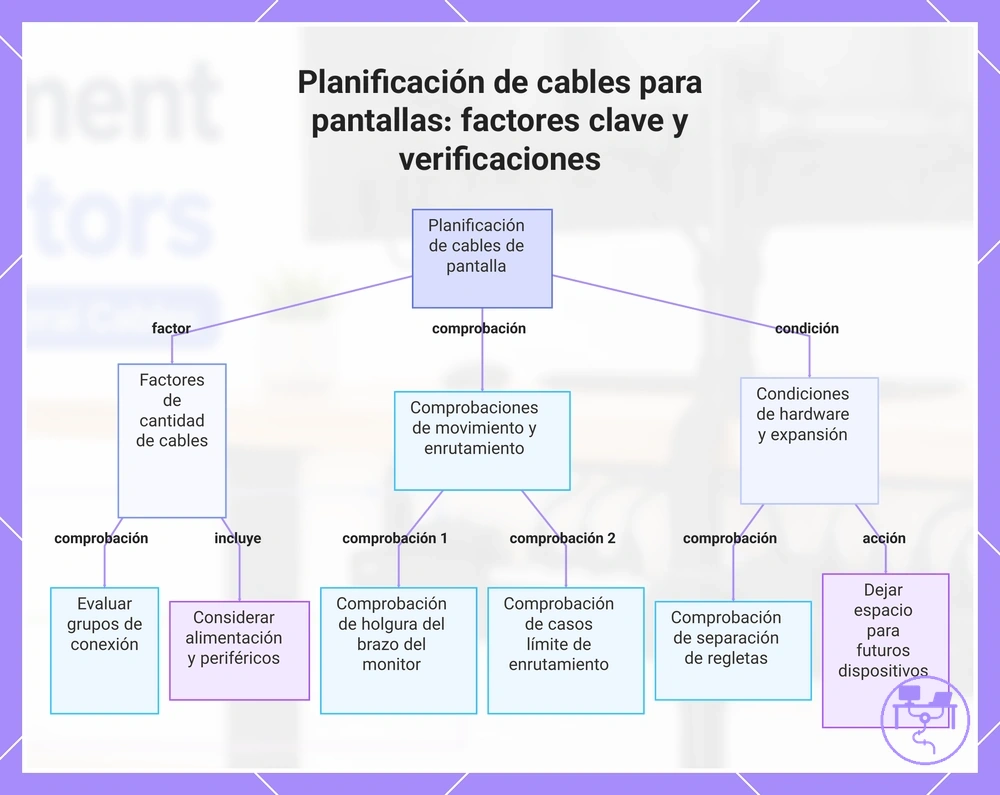

Este gráfico muestra los factores principales que afectan la cantidad de cables, las verificaciones de movimiento y enrutamiento, y las condiciones de hardware y expansión a considerar durante la planificación de cables de pantalla.
