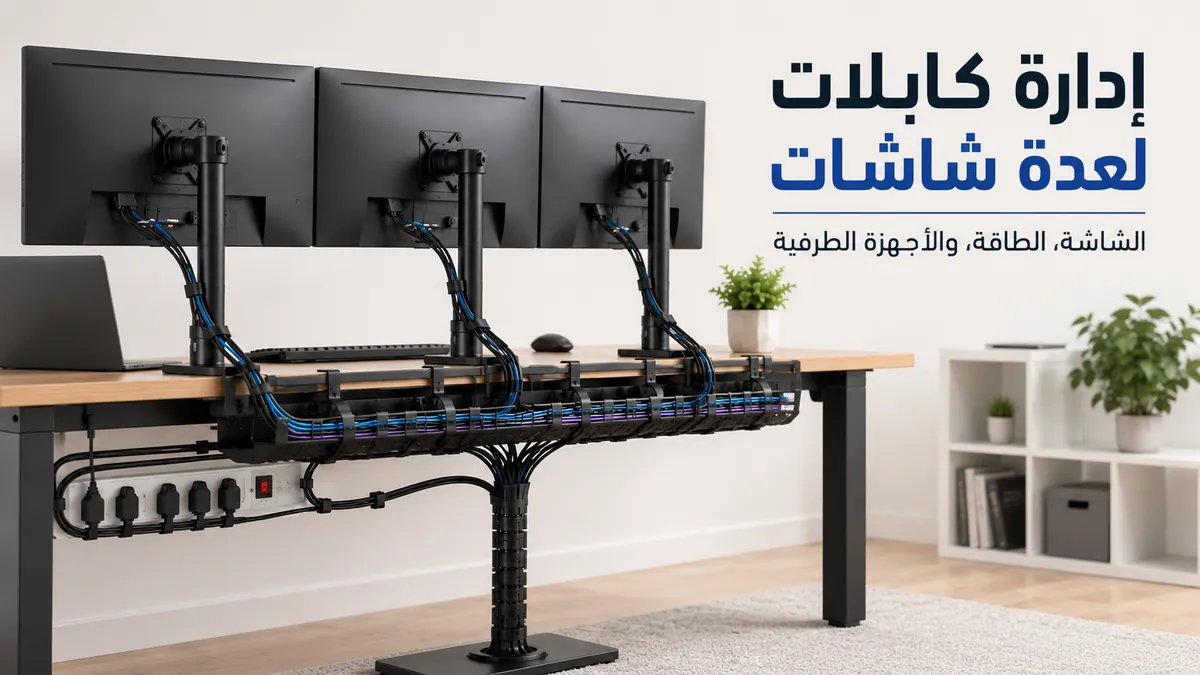

نظام إدارة كابلات المكتب لعدة شاشات

يعتمد نظام إدارة كابلات المكتب لعدة شاشات على مطابقة حجم الكابلات واحتياجات التوجيه وموضع الطاقة وملاءمة المكتب لتكوين محطة عمل معينة. تؤدي الشاشات الإضافية إلى ظهور كابلات شاشة إضافية وأسلاك طاقة ومسارات كابلات طرفية تتطلب غالبًا تخطيطًا أكثر من إعداد شاشة واحدة. في هذه الصفحة، تُعد الملاءمة الإطار الأساسي للاختيار.

تؤدي الشاشات المتعددة إلى زيادة حمل الكابلات وقد تجعل توجيه الكابلات أكثر تعقيدًا حول صينية أسفل المكتب ومشترك الطاقة ونقاط الوصول إلى المكتب. قد يتطلب الإعداد الذي يحتوي على كابلات شاشة أكثر ومحولات طاقة وأجهزة متصلة مسارات توجيه مختلفة عن الترتيب الأبسط. يمكن أن يؤثر موضع الطاقة وطول الكابل ومتطلبات الوصول أيضًا على سهولة تنظيم الكابلات وصيانتها. نظرًا لاختلاف هذه الظروف، يجب أن يعتمد الاختيار على الإعداد بدلاً من اتباع نهج واحد لتنظيم الكابلات.

قد تكون احتياجات التوجيه لمحطة عمل بشاشتين مختلفة عن إعداد متعدد الشاشات أكبر يحتوي على أجهزة إرساء وملحقات إضافية. يمكن لمحطات العمل التي تستخدم أذرع الشاشات أن تُحدث نقاط خروج للكابلات وخلوصًا للحركة ومتطلبات ارتخاء غير موجودة مع الحوامل الثابتة للشاشات. في حالات أخرى، قد تجمع محطة العمل المزودة بقاعدة إرساء بين كابلات الشاشة وأسلاك الطاقة والتوصيلات الطرفية في حزمة كابلات أكثر كثافة. تجعل هذه الاختلافات متطلبات النظام معتمدة على تخطيط محطة العمل وليس على عدد الشاشات فقط.

يعتمد نظام إدارة كابلات المكتب المناسب على حجم المكتب وعدد الشاشات وطول الكابل واحتياجات الطاقة وظروف الوصول المادي. يمكن للقراء الذين يرغبون في نظرة عامة أوسع أيضًا استكشاف صفحة نظام إدارة كابلات المكتب الرئيسية قبل تقييم إعداد متعدد الشاشات. قد تتغير الملاءمة عندما يؤدي حمل الكابلات أو أذرع الشاشات أو التوجيه عبر الحافة الخلفية للمكتب أو موضع مشترك الطاقة إلى متطلبات تركيب مختلفة.

تركز هذه الصفحة على الظروف العملية التي يجب أن يتعامل معها النظام متعدد الشاشات قبل التفكير في الصواني والأكمام والمشابك والروابط والحاملات. الخطوة الأولى هي فهم كيفية تأثير كابلات الشاشة والطاقة والكابلات الطرفية المجمعة على حمل الكابلات وإمكانية الوصول للتوجيه وملاءمة المكتب بما يتجاوز ترتيب المكتب العام.

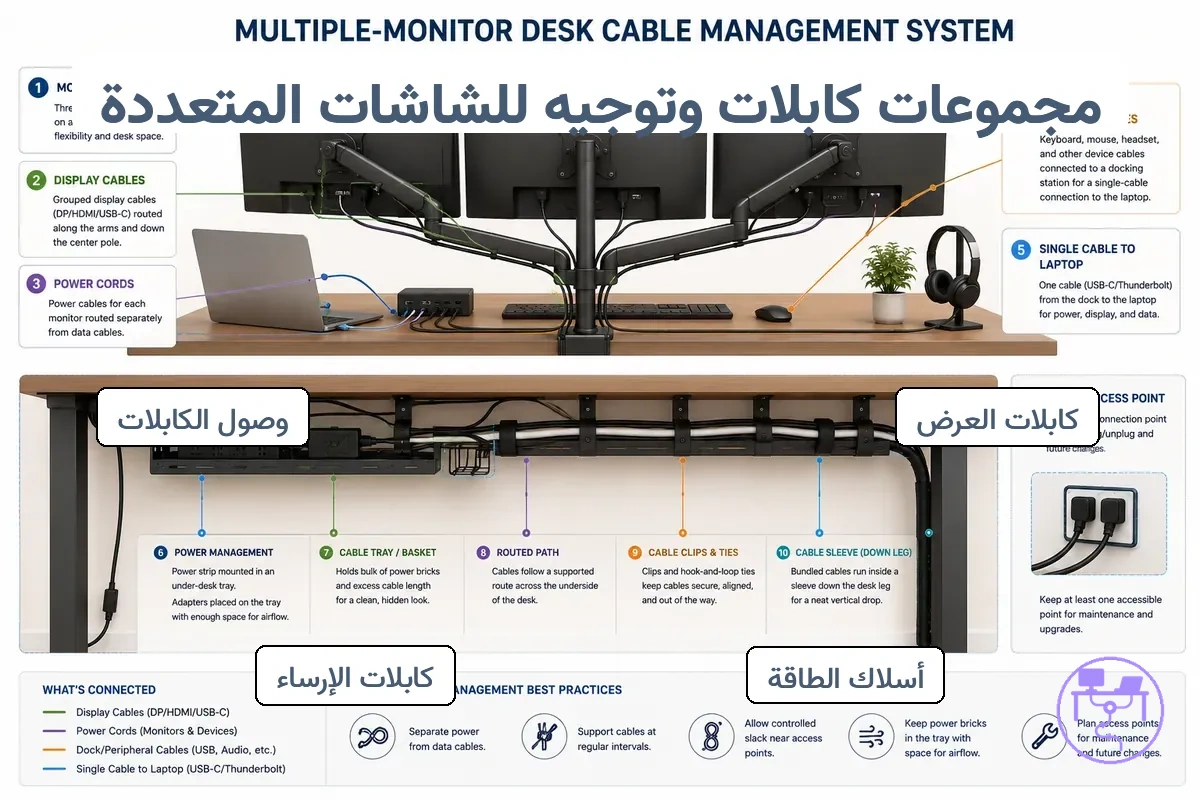

ما يجب أن يتعامل معه نظام إدارة كابلات متعدد الشاشات

يجب أن يتعامل نظام إدارة كابلات متعدد الشاشات مع حجم الكابلات المجمعة، وإمكانية الوصول للتوجيه، وموضع الطاقة، وملاءمة المكتب عبر محطة عمل تحتوي على أكثر من شاشة واحدة. مع زيادة عدد الشاشات والأجهزة الطرفية والأجهزة المتصلة، غالبًا ما تصبح حزمة الكابلات أكبر وقد تتطلب المزيد من مسارات التوجيه ونقاط الوصول. تعمل الشاشات الإضافية بطبيعة الحال على مضاعفة مسارات الكابلات التي يجب أن تظل منظمة ويمكن الوصول إليها.

ما يجب أن يتعامل معه نظام إدارة كابلات متعدد الشاشات يشمل أكثر من كابلات الشاشة وحدها. تشمل متطلبات الكابلات المجمعة النموذجية كابلات العرض وأسلاك الطاقة والكابلات الطرفية وكابلات الإرساء التي قد تتصل عبر مراكز USB أو محولات أو مكونات محطة عمل أخرى. يمكن أن يكون لكل مجموعة كابلات متطلبات مختلفة من حيث السُمك والمرونة والتوجيه. معًا، تؤثر هذه المجموعات على إمكانية الوصول إلى الكابلات ومساحة المكتب والخلوص السفلي.

يمكن أن يدعم المظهر المرتب للكابلات التنظيم، لكن الإعداد ذو المظهر المرتب لا يعني تلقائيًا تلبية احتياجات توجيه الكابلات والوصول إليها والخلوص. قد لا يزال الإعداد متعدد الشاشات يتطلب مساحة لحركة الكابلات والوصول للصيانة والتغييرات المستقبلية حتى عندما تبدو الكابلات مسيطرًا عليها. تمتد ملاءمة الإعداد متعدد الشاشات إلى ما هو أبعد من ترتيب كابلات المكتب العام لأنها تركز على إدارة متطلبات كابلات محطة العمل في ظل ظروف التشغيل العملية.

ما يجب أن يتعامل معه نظام إدارة كابلات متعدد الشاشات:

• كابلات العرض: قد تزيد الشاشات الإضافية من عدد الكابلات وضغط التوجيه مع توسع اتصالات الشاشة.
• أسلاك الطاقة: قد تتطلب توصيلات الطاقة للشاشات والأجهزة وضعًا منسقًا حول مصدر الطاقة ومسار الكابل.
• الكابلات الطرفية: يمكن للوحات المفاتيح وكاميرات الويب والأجهزة الصوتية والملحقات الأخرى إضافة مسارات كابلات منفصلة تؤثر على إمكانية الوصول إلى الكابلات.
• كابلات الإرساء: قد تركز مراكز USB وقواعد الإرساء والمحولات كابلات محطة العمل في منطقة واحدة تتطلب خلوصًا ووصولًا.
• مساحة المكتب وملاءمته: يمكن أن تؤثر مساحة المكتب المتاحة والخلوص السفلي وحجم حزمة الكابلات على خيارات التوجيه والتنظيم.
• إمكانية الوصول إلى الكابلات: يجب أن تظل نقاط الوصول قابلة للوصول لأن تغييرات الكابلات وتعديلات محطة العمل قد تحدث بمرور الوقت.

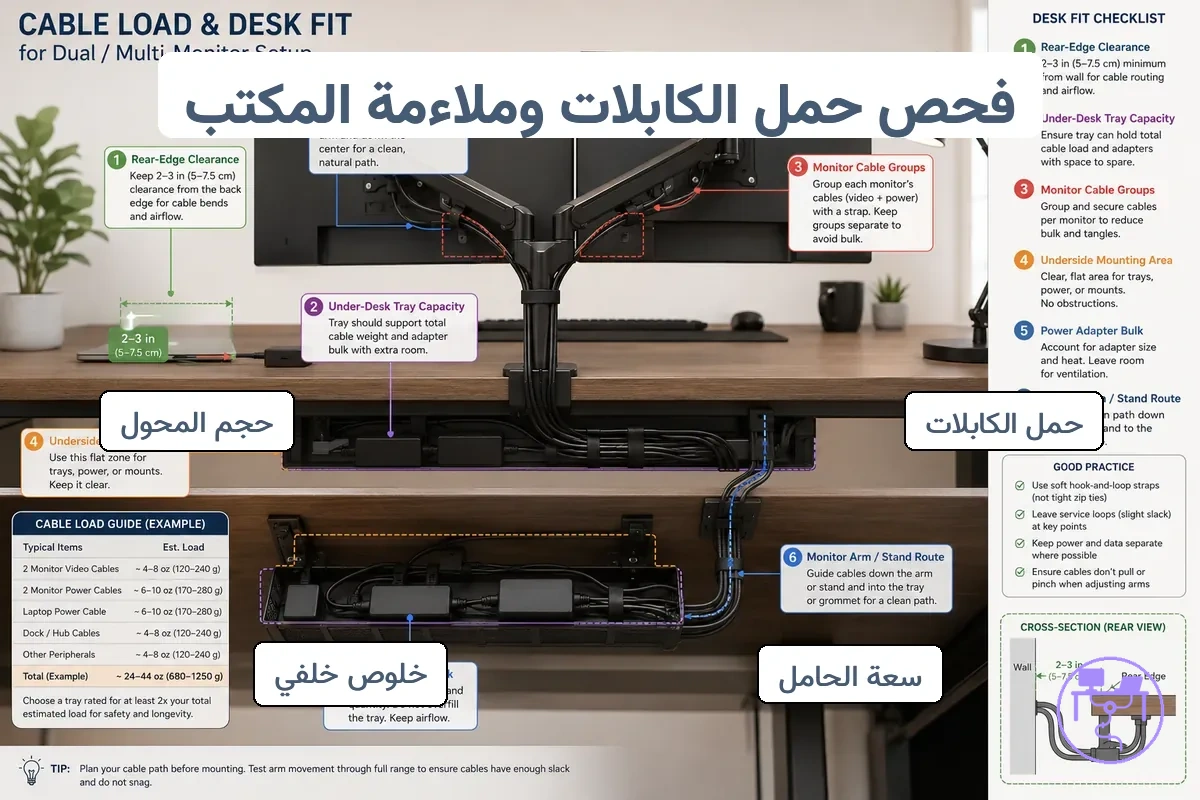

حمل الكابلات وملاءمة المكتب لإعدادات الشاشتين والشاشات المتعددة

يعتمد حمل الكابلات وملاءمة المكتب على عدد الكابلات التي يجب أن يستوعبها إعداد شاشتين أو شاشات متعددة وكمية مساحة المكتب القابلة للاستخدام المتوفرة أسفل محطة العمل وخلفها. حزمة الكابلات التي تناسب مكتبًا قد لا تناسب مكتبًا آخر لأن بناء المكتب وعدد الشاشات وتخطيط الأجهزة يمكن أن يغير المساحة المتاحة للتركيب.

يجب تقييم عدد الكابلات وسماكة الكابلات وحجم المحولات وسعة الصينية معًا قبل اختيار التخزين. يمكن لكابلات الشاشة الأكثر سماكة ومحولات الطاقة الأكبر أن تشغل مساحة صينية أكبر من الأسلاك الطرفية الرفيعة. إذا كان حمل الكابلات كثيفًا، فقد يحتاج اختيار التخزين إلى وصول مفتوح أكثر أو دعم تركيب أقوى أو مسار كابل مختلف بدلاً من مسار مخفي واحد.

قد يحتوي المكتب الصغير على مساحة تركيب سفلية محدودة ووصول أكثر ضيقًا للحافة الخلفية، لذلك يمكن أن يصبح الخلوص المادي القيد الرئيسي. قد يوفر المكتب العميق مساحة توجيه أكبر، لكن مدى وصول الكابلات والوصول إليها يمكن أن يؤثر على مكان وضع صينية أو حامل أسفل المكتب. قد تحتاج محطة العمل المزودة بأذرع الشاشات أيضًا إلى ارتخاء لحركة أذرع الشاشات ونقاط خروج الكابلات والخلوص الخلفي. في كل حالة، يحدد الخلوص المادي ما إذا كان النظام عمليًا قبل اختيار الأجزاء.

استخدم قائمة المراجعة أدناه لفصل معايير حمل الكابلات عن معايير ملاءمة المكتب قبل اختيار الصواني أو الأكمام أو المشابك أو الروابط. يجب التحقق من حمل الكابلات وملاءمة المكتب لإعدادات الشاشتين والشاشات المتعددة حيث يلتقي حجم الكابل والخلوص المادي.

• حمل الكابلات: تحقق مما إذا كان حجم حزمة الكابلات يمكن أن يستقر داخل المسار المخطط دون التسبب في انحناءات حادة أو إعاقة الوصول.
• سماكة الكابلات: راجع كابلات العرض الأكثر سماكة وأسلاك الطاقة وأسلاك المحولات لأن الكابلات الأضخم يمكن أن تقلل سعة الصينية القابلة للاستخدام.
• حجم المحولات: تأكد من أن محولات الطاقة لديها مساحة كافية حول مشترك الطاقة أو الحامل أو منطقة الصينية دون ازدحام التوصيلات الأخرى.
• منطقة التركيب السفلية: تحقق من أن الجانب السفلي للمكتب يحتوي على سطح تركيب قابل للاستخدام قبل الاعتماد على صينية أو حامل أسفل المكتب.
• الوصول إلى الحافة الخلفية: تحقق مما إذا كانت كابلات الشاشة يمكن أن تنزل من الحافة الخلفية إلى نظام المكتب دون أن تتعرض للضغط أو الشد.
• حركة أذرع الشاشات: اترك ارتخاءً بناءً على الظروف عندما تغير أذرع الشاشات أو الشاشات القابلة للتعديل أو مسارات الكابلات المتحركة نقطة الخروج.

للحصول على فحص أكثر اكتمالاً لملاءمة المكتب، قارن هذه الظروف مع الملاءمة وعوامل التثبيت قبل اعتبار الإعداد جاهزًا لنظام إدارة الكابلات.

كابلات العرض والطاقة والأجهزة الطرفية والإرساء

كابلات العرض وكابلات الطاقة والكابلات الطرفية وكابلات الإرساء وكابلات الشحن وكابلات المراكز هي مجموعات الكابلات التي تزيد الحمل عادةً في محطة عمل متعددة الشاشات. تضيف كل مجموعة كابلات متطلبات توجيه مختلفة، مما يساعد في فحص حمل الكابلات الأساسي.

يمكن أن تؤثر سماكة الكابل وحجم الموصل ومرونة الكابل على مدى سهولة تغيير مسار الكابل لاتجاهه أو مروره عبر مساحة العمل. قد تتطلب الكابلات الأكثر سماكة والموصلات الأكبر مساحة توجيه أكبر، بينما يمكن للكابلات الأقل مرونة في محطة العمل أن تحد من خيارات الانحناء. على سبيل المثال، قد تؤدي إضافة شاشة إضافية واحدة إلى إدخال كابل عرض إضافي وكابل طاقة، مما ينشئ أكثر من مسار كابل واحد.

• كابلات العرض: يمكن أن يؤثر حجم الموصل ونصف قطر الانحناء على كيفية دخول كابلات الشاشة إلى المسار وخروجه منه.
• كابلات الطاقة: قد يتطلب سمك الكابل والمحولات فصلًا أكبر عن مجموعات الكابلات الأخرى.
• الكابلات الطرفية: يمكن أن تؤثر مرونة الكابل على كيفية توجيه كابلات الأجهزة حول الملحقات.
• كابلات الإرساء: يمكن أن يؤثر حجم الموصل وتغييرات الإرساء على الوصول عند إضافة الأجهزة أو إزالتها.
• كابلات الشحن: يمكن أن يؤثر الطول ونوع الموصل على مسارات الكابلات بين الأجهزة المزودة بالطاقة ومصادر الشحن.
• كابلات المركز: يمكن أن تؤثر التوصيلات بين المراكز والأجهزة على التوجيه عندما يتطور تخطيط محطة العمل.

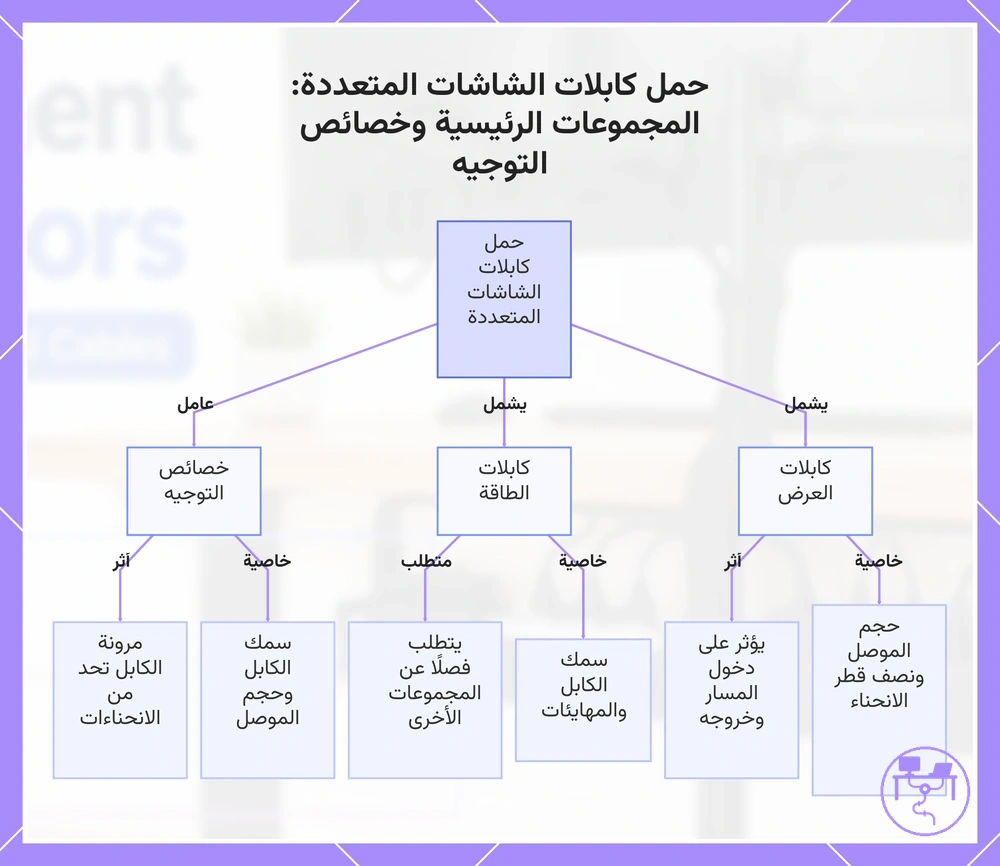

يوضح هذا المخطط مجموعات الكابلات الرئيسية وخصائص التوجيه التي تزيد من حمل الكابلات في محطة عمل متعددة الشاشات.

مساحة أسفل المكتب وسعة الصينية والخلوص الخلفي

تحدد مساحة أسفل المكتب والخلوص الخلفي ما إذا كان تخزين كابلات الشاشة المجمعة يبقى عمليًا ويمكن الوصول إليه. يعتمد حل التخزين على المساحة السفلية المتاحة وسعة الصينية وظروف توجيه الكابلات، خاصة عندما تختلف حزم الكابلات وتخطيطات المكاتب.

يؤثر عرض الصينية وعمق الصينية وسطح التركيب المتاح على سهولة تنظيم الكابلات والوصول إليها. قد تستخدم حزمة كابلات أكبر أو حجم محول إضافي مساحة أكبر من الصينية، بينما يمكن أن يحد سطح التركيب غير المستمر من خيارات التموضع. عندما تبدو عدة مواقع تخزين ممكنة، غالبًا ما يكون الوصول المفتوح هو العامل الحاسم.

استخدم قائمة المراجعة هذه للتحقق من مساحة أسفل المكتب وسعة الصينية والخلوص الخلفي قبل تنظيم كابلات الشاشة المجمعة:

• المساحة السفلية: إذا كانت المساحة أسفل المكتب محدودة، فقد يتطلب تخزين الكابلات مساحة توجيه أصغر.
• عرض الصينية: إذا كان عرض الصينية ضيقًا مقارنة بحزمة الكابلات، فقد يصبح تنظيم الكابلات أكثر تقييدًا.
• عمق الصينية: إذا امتد عمق الصينية إلى الأسفل كثيرًا، فقد تقل مساحة الأرجل.
• سطح التركيب: إذا كان سطح التركيب غير مستوٍ أو متقطع، فقد يصبح تموضع التخزين أقل عملية.
• الخلوص الخلفي: إذا كان الخلوص الخلفي أو حافة المكتب الخلفية يقيدان الوصول، فقد تصبح نقاط إنزال كابلات الشاشة أكثر ضيقًا وصعوبة في التوجيه.
• الوصول إلى المنافذ: إذا كانت سعة التخزين تشغل مناطق التوصيل، فقد يصبح الوصول إلى المنافذ أقل ملاءمة.

يمكن أن تساعد سعة الصينية الكبيرة في إدارة حزم الكابلات الكثيفة، لكن لا ينبغي أن تعيق مساحة الأرجل أو الوصول إلى المنافذ أثناء استخدام محطة العمل العادي.

خلوص أذرع الشاشات ونقاط خروج الكابلات

يعتمد خلوص أذرع الشاشات ونقاط خروج الكابلات على كيفية تغير مسار الكابل مع حركة ذراع الشاشة. في مسار ذراع الشاشة النموذجي، تغادر الكابلات الشاشة بالقرب من موضع VESA، وتمر عبر قنوات الذراع، وتخرج بالقرب من منطقة المشبك قبل الاستمرار نحو مسار حافة المكتب. يتطلب هذا المسار المتغير عادةً خلوصًا كافيًا لذراع الشاشة حول مسار الكابل وأسطح المكتب القريبة.

تؤثر نقاط خروج الكابلات والارتخاء ونصف قطر الانحناء على كيفية تحرك الكابلات مع الذراع المتحركة. إذا كان الارتخاء محدودًا، فقد تصبح الكابلات أكثر شدًا مع تغير موضع الذراع، بينما يمكن أن يقلل نصف قطر الانحناء المحدود بالقرب من موضع VESA أو مخارج حافة المكتب من مرونة التوجيه. يعتمد خلوص الحركة على تصميم الذراع وطول الكابل ومسار الكابل المختار.

غالبًا ما يحافظ الحامل الثابت على نقاط خروج الكابلات في موقع أكثر ثباتًا، بينما يمكن لأذرع الشاشات القابلة للتعديل تغيير مسارات الكابلات مع تحرك الشاشة. نظرًا لأن قنوات الذراع وتخطيطات منطقة المشبك ومواقع الخروج الخلفية للمكتب تختلف حسب التصميم، يجب أن يأخذ تخطيط الكابلات في الاعتبار خلوص الحركة بدلاً من الاعتماد على نمط توجيه واحد.

اختيار الصواني والأكمام والمشابك والروابط لكابلات الشاشة

يعتمد اختيار الأجزاء على مطابقة كل مهمة تحكم في الكابل مع المنظم المناسب بدلاً من الاعتماد على حل واحد. تحتاج معظم إعدادات الشاشات المتعددة إلى مزيج من الصواني والأكمام والمشابك والروابط لأن كابلات الشاشة غالبًا ما تتطلب أشكالًا مختلفة من التحكم. يجب أن يتبع قرار الاختيار علاقة الجزء بالمهمة.

يكون اختيار الصواني والأكمام والمشابك والروابط لكابلات الشاشة أسهل عندما تقارن الصورة أدناه ما يتحكم به كل جزء وأين يُستخدم عادةً.

الجزء	يتحكم في	أفضل حالة استخدام	القيد الذي يجب التحقق منه
صينية	الكابلات المجمعة وحمل الكابلات	صينية أسفل المكتب لكابلات شاشات متعددة	السعة والوصول
كم	الحزمة المرئية	إبقاء كابلات الشاشة ذات الصلة معًا	الوصول إلى الكابلات الفردية
مشابك	مسارات كابلات منفصلة	توجيه الكابلات على طول مسار	قد تتطلب تغييرات المسار إعادة التموضع
روابط	الارتخاء والتعديل	إدارة طول الكابل الزائد	ضيق الحزمة أثناء التغييرات المستقبلية
حامل أو قناة	اتجاه الكابل	الحفاظ على مسار كابل محدد	موقع التركيب المتاح

الصواني والأكمام والمشابك والروابط هي فئات وظيفية وليست أجزاء منظم كابلات قابلة للتبديل. تدير الصينية أسفل المكتب الكابلات المجمعة وحمل الكابلات، بينما ينظم الكم حزمة مرئية دون فصل الكابلات ذات الصلة. توجه المشابك مسارات الكابلات المنفصلة على طول مسار محدد، وتتحكم الروابط القابلة لإعادة الاستخدام في الارتخاء حيثما قد تكون هناك حاجة للتعديل. يربط كل جزء سمة محددة بحالة استخدام محددة.

عندما تشمل كابلات الشاشة أقسامًا مجمعة وأقسامًا مرئية ومسارات كابلات منفصلة، فإن الجمع بين الأجزاء غالبًا ما يكون أكثر عملية من اختيار نوع منظم واحد فقط. يمكن للصينية إدارة حمل الكابلات الرئيسي، ويمكن للكم تنظيم حزمة مرئية، ويمكن للمشابك توجيه المسارات، ويمكن للروابط الحفاظ على ارتخاء قابل للتعديل. إشارة القرار هي ما إذا كان الإعداد يحتوي على أكثر من مهمة تحكم في الكابلات. إذا كانت هناك حاجة إلى طرق تحكم متعددة، فقد يساعد اختيار نظام حسب كثافة الكابلات قبل اختيار الأجزاء النهائي. يعمل اختيار الأجزاء بشكل أفضل عندما تكون الصواني والأكمام والمشابك والروابط والحاملات والقنوات متطابقة مع حمل الكابلات والرؤية والوصول ومتطلبات التوجيه.

صوانٍ كبيرة أسفل المكتب لكابلات الشاشة المجمعة

تُعد الصينية الكبيرة أسفل المكتب مفيدة عندما تحتاج كابلات الشاشة المجمعة وكابلات الطاقة والكابلات الطرفية إلى تخزين مشترك أسفل المكتب. يمكن لحجم الصينية الأكبر دعم حمل كابلات أعلى، لكن الملاءمة تعتمد على خصائص الصينية والمساحة المتاحة ومتطلبات الوصول. تكون السعة الأكثر صلة عندما تحتاج مجموعات كابلات متعددة إلى تخزين منظم ويمكن الوصول إليه.

خاصية الصينية	الشرط المفيد	المخاطرة التي يجب التحقق منها
طول الصينية	مساحة أكبر لتخزين الكابلات المجمعة	قد يمتد إلى ما وراء مناطق التوجيه المفيدة
عمق الصينية	مساحة إضافية لحزم الكابلات	يمكن أن يقلل الخلوص على مكتب ضحل
الانفتاح	فصل أسهل للكابلات وسهولة الصيانة	إخفاء أقل للكابلات المرئية
دعم الوزن	يدعم أحمال الكابلات الأكبر	يعتمد على ظروف التركيب
الوصول	يبسط تغييرات الكابلات والصيانة	الوصول المحدود يمكن أن يبطئ التعديلات

يؤثر طول الصينية وعمق الصينية والانفتاح ودعم الوزن والوصول كل على كيفية أداء الصينية الكبيرة أسفل المكتب لتخزين الكابلات المجمعة. يمكن أن يؤدي الانفتاح الأكبر إلى تحسين الفصل بين كابلات الطاقة والكابلات العرض وجعل الصيانة أسهل عند الحاجة إلى تغييرات. دعم الوزن مهم لأن كابلات الشاشة المجمعة والمحولات والتوصيلات الطرفية يمكن أن تزيد حمل الكابلات بمرور الوقت، بينما يؤثر الوصول على سهولة الوصول إلى الكابلات بعد تغييرات الإعداد. إذا كان المكتب ضحلاً، فقد يؤدي زيادة عمق الصينية إلى مخاوف تتعلق بالخلوص بالقرب من مساحة الأرجل أو مناطق أخرى أسفل المكتب، مما يجعل عمق الصينية شرطًا مهمًا للتحقق منه.

الأكمام والأغلفة لحزم كابلات الشاشة المرئية

تساعد الأكمام والأغلفة في تنظيم حزم كابلات الشاشة المرئية التي تمتد بين الشاشات وأذرع الشاشات وحافة المكتب. فهي تبقي الكابلات ذات الصلة معًا على طول مسار مرئي، بينما تعتمد الملاءمة على قطر الكم وعدد الكابلات وطول المسار المرئي وتكرار الوصول. تحدد ظروف ملاءمة الكم مدى فعالية إدارة الحزمة المرئية.

• قطر الكم: تعتمد ملاءمة الحزمة على مطابقة قطر الكم لعدد الكابلات وحجم الحزمة الإجمالي.
• عدد الكابلات: قد يتطلب عدد الكابلات الأكبر مساحة داخلية إضافية للحفاظ على الوصول إلى الحزمة المرئية.
• طول المسار المرئي: قد تستفيد المسارات الأطول بين ذراع الشاشة وحافة المكتب من تحكم أكثر استمرارية في الحزمة.
• التصميم المشقوق: يمكن للتصميم المشقوق تحسين سهولة الصيانة عند إضافة الكابلات أو إزالتها أو إعادة تموضعها.
• تكرار الوصول: قد تفضل تغييرات الكابلات المتكررة الأكمام والأغلفة التي تسمح بوصول أسهل إلى الكابلات الفردية.

تؤثر المرونة على كيفية تتبع الأكمام والأغلفة للانحناءات حول ذراع الشاشة أو على طول مسار حافة المكتب، بينما يمكن للتصميم المشقوق تقليل الاضطراب عندما تتغير تخطيطات الكابلات. قد يجعل تكرار الوصول الأعلى الكم أو الغلاف أو غطاء الكابل أكثر عملية عندما تحتاج الكابلات الفردية إلى تعديل. على عكس التخزين أسفل المكتب، الذي يركز على تخزين الكابلات أسفل مساحة العمل، تركز الأكمام والأغلفة على التحكم في حزمة مرئية على طول مسار الكابل.

المشابك والروابط القابلة لإعادة الاستخدام لمسارات الكابلات المنفصلة

تساعد المشابك والروابط القابلة لإعادة الاستخدام في الحفاظ على تنظيم مسارات الكابلات المنفصلة مع السماح لتخطيطات الكابلات بالتغيير بمرور الوقت. إنها توجه مسارات الكابلات وتدير الارتخاء وتحافظ على الفصل بين الكابلات دون تثبيت الإعداد بشكل دائم. يجب أن تحدد احتياجات التعديل كيفية تطبيق المشابك والروابط القابلة لإعادة الاستخدام.

استخدم قائمة المراجعة أدناه لمطابقة ظروف المشابك والروابط مع مسارات الكابلات المنفصلة ومتطلبات الوصول المستقبلية:

• المشابك اللاصقة: قد تساعد في توجيه مسار الكابل عندما تكون مادة المكتب وسطح التركيب مناسبة، لكن قوة التثبيت قد تختلف حسب حالة السطح.
• المشابك اللولبية: يمكنها دعم مسار توجيه أكثر ثباتًا عندما تكون نقطة التركيب متاحة وتكون التعديلات المستقبلية أقل تكرارًا.
• الروابط القابلة لإعادة الاستخدام: مفيدة لإدارة الارتخاء عندما يتغير طول الكابلات أو يعاد تموضع المعدات.

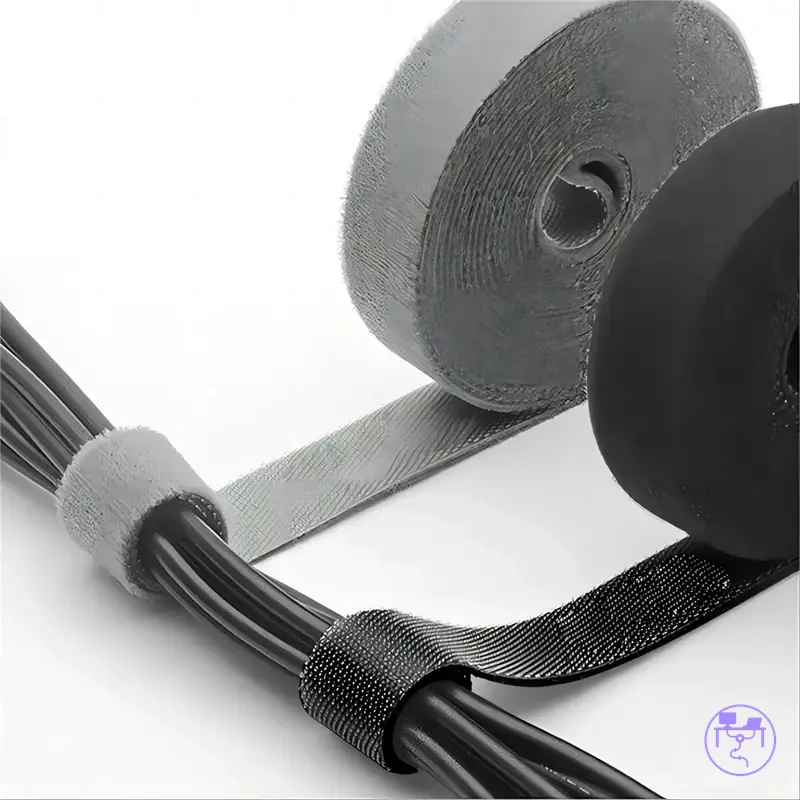

• الأشرطة الخطافية والحلقية: تساعد في الحفاظ على تباعد الكابلات مع السماح بتعديل أسهل ووصول مستقبلي للكابلات الفردية.
• تباعد الكابلات: يمكن أن تظل مسارات الكابلات المنفصلة أسهل في التتبع والتعديل عندما تتجنب مسارات التوجيه التداخل غير الضروري.

يجب مراعاة نوع المشبك ونوع الرباط وتباعد الكابلات والوصول المستقبلي معًا لأن تخطيطات الكابلات قد تتغير بعد التركيب. تؤثر المشابك اللاصقة والمشابك اللولبية على كيفية تتبع الكابلات لمسار، بينما تؤثر الروابط القابلة لإعادة الاستخدام والأشرطة الخطافية والحلقية وأشرطة الكابلات الأخرى على مدى سهولة تعديل الارتخاء. على سبيل المثال، يمكن لكابلات العرض وأسلاك الطاقة اتباع مسارات منفصلة لتقليل الفوضى وتسهيل الوصول المستقبلي عند الحاجة إلى تغييرات.

وضع مشترك الطاقة لإعدادات الشاشات المتعددة

يعتمد وضع مشترك الطاقة لشاشات متعددة على الموازنة بين مدى وصول الأسلاك والوصول والسعة المقدرة. يجب أن يسمح التموضع بتوصيل أسلاك الطاقة والمحولات دون إحداث ضغط غير ضروري أو إعاقة المنافذ القريبة. تعتمد اعتبارات السلامة على عدد المعدات ومتطلبات الطاقة والموقع المختار.

تتفاعل متطلبات الطاقة والتموضع المادي من خلال عدد المنافذ وتباعد المحولات ومدى وصول السلك وموقع الحامل. قد يكون عدد المنافذ المناسب صعب الاستخدام إذا كانت المحولات الكبيرة تقلل المساحة المتاحة. يجب أن يسمح مدى وصول السلك للشاشات والملحقات بالتوصيل دون إجبار التوصيلات، بينما يمكن أن يساعد موقع الحامل العملي في الحفاظ على رؤية الوصول إلى الطاقة. يظل الوصول مهمًا لأن الأجهزة والمحولات وأسلاك الطاقة قد تحتاج إلى تعديل مستقبلي.

استخدم قائمة السلامة هذه للتحقق من ظروف وضع مشترك الطاقة قبل الانتهاء من إعداد الشاشات المتعددة:

• عدد المنافذ: تأكد من أن المنافذ المتاحة تطابق الأجهزة المتصلة دون الاعتماد على ترتيبات طاقة مزدحمة.
• تباعد المحولات: تحقق مما إذا كانت المحولات الضخمة قد تعيق المنافذ المجاورة أو تقلل من الوصول.
• مدى وصول السلك: تحقق من أن أسلاك الطاقة يمكنها الوصول إلى مشترك الطاقة دون شد مفرط.
• الحماية من اندفاع التيار: إذا كانت الحماية من اندفاع التيار مطلوبة، فتأكد من أن واقي اندفاع التيار مناسب للتموضع المقصود وظروف الاستخدام.
• موقع الحامل: اختر موقعًا لحامل مشترك الطاقة يبقي التوصيلات في متناول اليد عند الحاجة إلى تعديلات.
• التهوية: تجنب ظروف التموضع التي قد تقيد تدفق الهواء حول المحولات أو مكونات الطاقة أسفل المكتب.
• الوصول: أبقِ المقابس والتوصيلات مرئية بدرجة كافية للفحص والتغييرات المستقبلية.

إخفاء مشترك الطاقة ليس دائمًا أكثر أمانًا أو عملية من إبقائه مرئيًا. قد يقلل مشترك الطاقة المخفي من الفوضى البصرية، لكن التهوية وتباعد المحولات والوصول قد تصبح أكثر صعوبة في التقييم حسب التموضع. تنتمي اعتبارات سلامة أسلاك الطاقة التفصيلية إلى سياق مخصص للسلامة الكهربائية عندما تكون هناك حاجة إلى إرشادات أكثر تحديدًا.

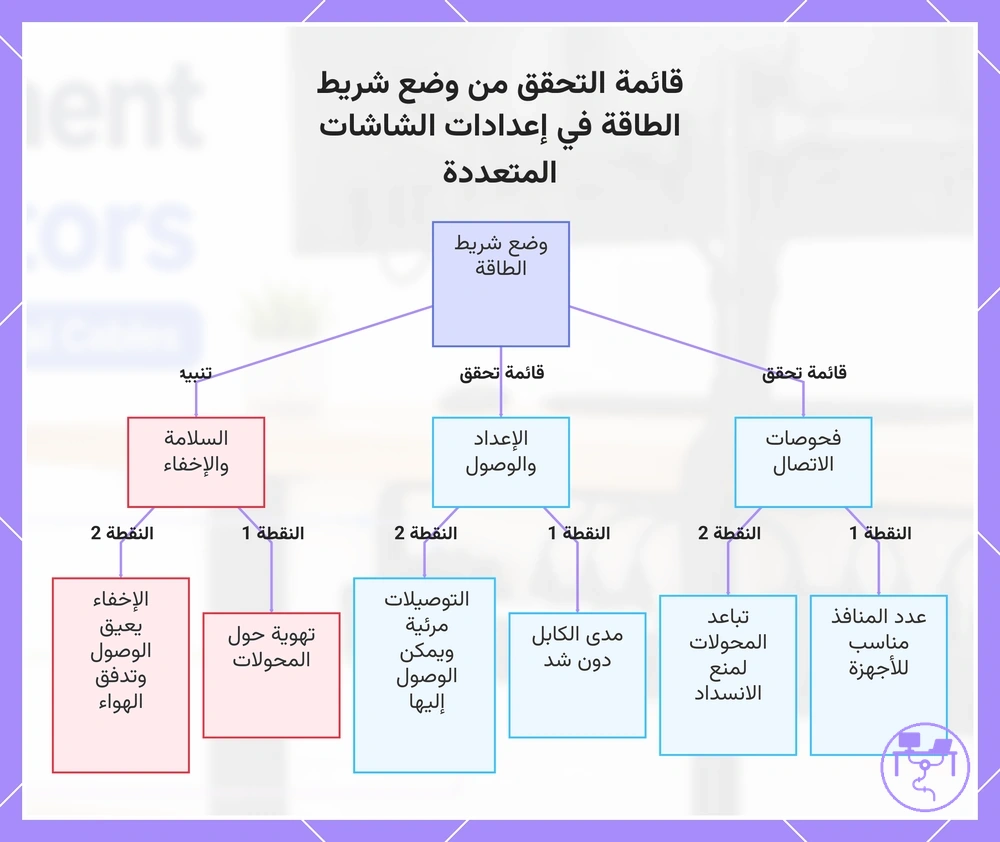

تعرض قائمة التحقق هذه الشروط الأساسية التي يجب التحقق منها عند وضع شريط الطاقة في إعداد متعدد الشاشات، بما في ذلك فحوصات الاتصال والوصول والسلامة.

عدد المنافذ وتباعد المحولات والحماية من اندفاع التيار

عدد المنافذ وتباعد المحولات والحماية من اندفاع التيار هي خصائص لمشترك الطاقة يمكن أن تؤثر على إعدادات الشاشات المتعددة. يؤثر حجم القابس والمحولات الكتلية وطول السلك والوصول إلى المفتاح والسعة المقدرة على كيفية اتصال الأجهزة وبقائها قابلة للوصول، مما يجعل هذه الخصائص جزءًا من قرار التموضع العام.

يمكن للمحولات الضخمة تقليل مساحة المنفذ القابلة للاستخدام عندما تمتد المحولات الكتلية إلى المواضع المجاورة. يمكن أيضًا أن يصبح الوصول إلى مفتاح مشترك الطاقة أقل ملاءمة إذا لم يراعِ التموضع الوصول الروتيني. في حالة نادرة، قد يحجب محول كبير منفذًا مجاورًا، لذلك يجب مراجعة توفر المنافذ والسعة المقدرة بحذر بدلاً من الافتراض.

استخدم قائمة المراجعة أدناه لربط عدد المنافذ وتباعد المحولات وخصائص الحماية من اندفاع التيار بآثار التخطيط العملية:

• عدد المنافذ: قد يدعم عدد المقابس الأعلى توصيلات إضافية عندما تزداد متطلبات الأجهزة.
• تباعد المحولات: يمكن أن يؤدي الخلوص الأكبر للمحولات إلى تحسين الوصول عند وجود محولات ضخمة أو محولات كتلية.
• الحماية من اندفاع التيار: يجب مراعاة الحماية من اندفاع التيار إلى جانب السعة المقدرة وظروف الاستخدام المقصودة.
• طول السلك: يمكن لطول السلك المناسب تحسين مرونة التموضع ومدى وصول سلك الطاقة.
• الوصول إلى المفتاح: يمكن للوصول السهل إلى مفتاح مشترك الطاقة تبسيط التحكم الروتيني في الطاقة بعد التموضع.

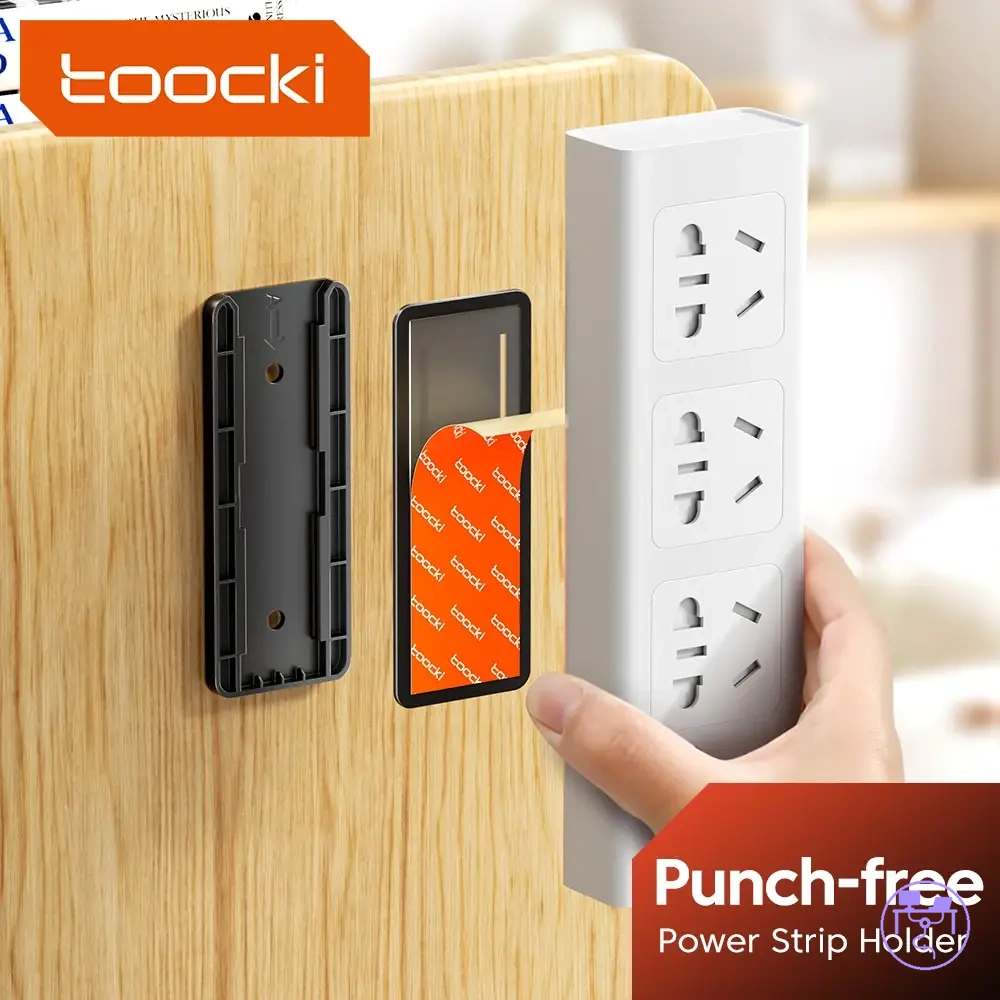

حوامل مشترك الطاقة داخل أو بجانب صينية الكابلات

يعتمد تموضع حامل مشترك الطاقة على الوصول إلى المفتاح وخلوص الحرارة واتجاه دخول الكابل ودعم الوزن المتاح. قد يوضع حامل مشترك الطاقة داخل صينية الكابلات أو بجانبها أو في موقع منفصل اعتمادًا على انفتاح الصينية وحجم الحامل. يعتمد قرار التموضع على متطلبات الوصول وظروف الخلوص واتجاه توجيه الكابل.

يمكن أن يساعد التموضع داخل صينية الكابلات في إبقاء الكابلات والحامل في منطقة مشتركة عندما تكون انفتاحية الصينية وخلوص الحرارة ودعم الوزن مناسبة. قد يحسن التموضع بجانب صينية الكابلات الوصول إلى المفتاح ويجعل اتجاه دخول الكابل أسهل في الإدارة عندما تكون التعديلات الروتينية متوقعة. يمكن أن يساعد حامل منفصل أسفل المكتب أو قاعدة تثبيت مشترك الطاقة عندما تكون مساحة الصينية محدودة، لكن المفاضلة غالبًا ما تتعلق بالمظهر النظيف مقابل سهولة الصيانة بدلاً من كونها وضعية مفضلة عالميًا.

استخدم هذه المقارنة لتقييم خيارات تموضع الحامل:

خيار التموضع	متى يكون مفيدًا
داخل صينية الكابلات	مفيد عندما يتناسب حجم الحامل وانفتاحية الصينية واتجاه دخول الكابل مع مساحة الصينية المتاحة.
بجانب صينية الكابلات	قد يحسن الوصول إلى المفتاح ويبسط الوصول عندما تكون تغييرات الكابلات المستقبلية متوقعة.
تموضع منفصل	يمكن أن يساعد عندما تجعل سعة الصينية أو دعم الوزن أو ظروف الخلوص التموضع القائم على الصينية أقل عملية.

توجيه كابلات الشاشة من الشاشات إلى نظام المكتب

يبدأ توجيه كابلات الشاشة بنقل الكابلات من مخارج الشاشة نحو نقطة دخول محكومة في نظام المكتب. عادةً ما يتقدم مسار الكابل من الشاشات إلى ذراع الشاشة أو الحافة الخلفية، ثم نحو الجانب السفلي وصينية أسفل المكتب. يجب أن يترك المسار ارتخاءً كافيًا وأن يحافظ على نقاط الوصول حيث قد تكون التعديلات المستقبلية ضرورية.

في إعداد ذراع الشاشة، غالبًا ما تتبع كابلات العرض وأسلاك الطاقة الذراع قبل الوصول إلى الحافة الخلفية للمكتب. من هناك، يمكن لمسار الكابل الانتقال نحو نظام المكتب عبر مدخل مسار محدد بدلاً من عبور مناطق مساحة العمل المفتوحة. يخلق هذا انتقالًا أكثر قابلية للتنبؤ به إلى صينية أسفل المكتب.

عندما يكون نصف قطر الانحناء ضيقًا جدًا أو تدخل الكابلات إلى نظام المكتب دون تجميع، قد تصبح التعديلات المستقبلية أكثر صعوبة. يمكن أن يساعد تجميع الكابلات ذات الصلة في تنظيم مسار الكابل، بينما قد يحسن الفصل بين كابلات العرض وأسلاك الطاقة الوصول ويقلل ازدحام التوجيه حيث تزداد كثافة الكابلات. يمكن أن يدعم الارتخاء المناسب والانحناءات التدريجية سهولة الصيانة عند إعادة تموضع الشاشات أو الأجهزة المتصلة.

تسلسل المسار النموذجي هو الشاشات، ذراع الشاشة أو الحافة الخلفية، مدخل الجانب السفلي، وصينية أسفل المكتب. للحصول على قرارات توجيه أوسع بعد الانتقال من الشاشة إلى المكتب، قد يساعد تمرير كابلات الشاشة أسفل المكتب مع إبقاء نقاط الوصول الخاصة بالشاشة مرئية وقابلة للوصول.

1. ابدأ مسار الكابل عند مخارج الشاشة؛ إذا تحركت الشاشات أو مالت، اترك ارتخاءً كافيًا للحفاظ على الوصول.
2. وجّه الكابلات عبر ذراع الشاشة أو على طول الحافة الخلفية عند توفرها؛ إذا حدثت تغييرات في الاتجاه، حافظ على نصف قطر انحناء مناسب لتسهيل التوجيه.
3. قم بتجميع كابلات الشاشة ذات الصلة قبل نقطة دخول المسار؛ إذا زاد عدد الكابلات، أبقِ نقاط الوصول محددة بوضوح للتغييرات المستقبلية.
4. افصل كابلات العرض عن أسلاك الطاقة حيثما كان ذلك عمليًا؛ إذا أصبحت مسارات الكابلات مزدحمة، قد يحسن الفصل الوصول والتنظيم.
5. انقل الكابلات إلى صينية أسفل المكتب عبر مسار دخول محدد؛ إذا كانت الصينية تحتوي على مجموعات كابلات متعددة، حافظ على سهولة الصيانة بإبقاء المسار قابلاً للوصول.

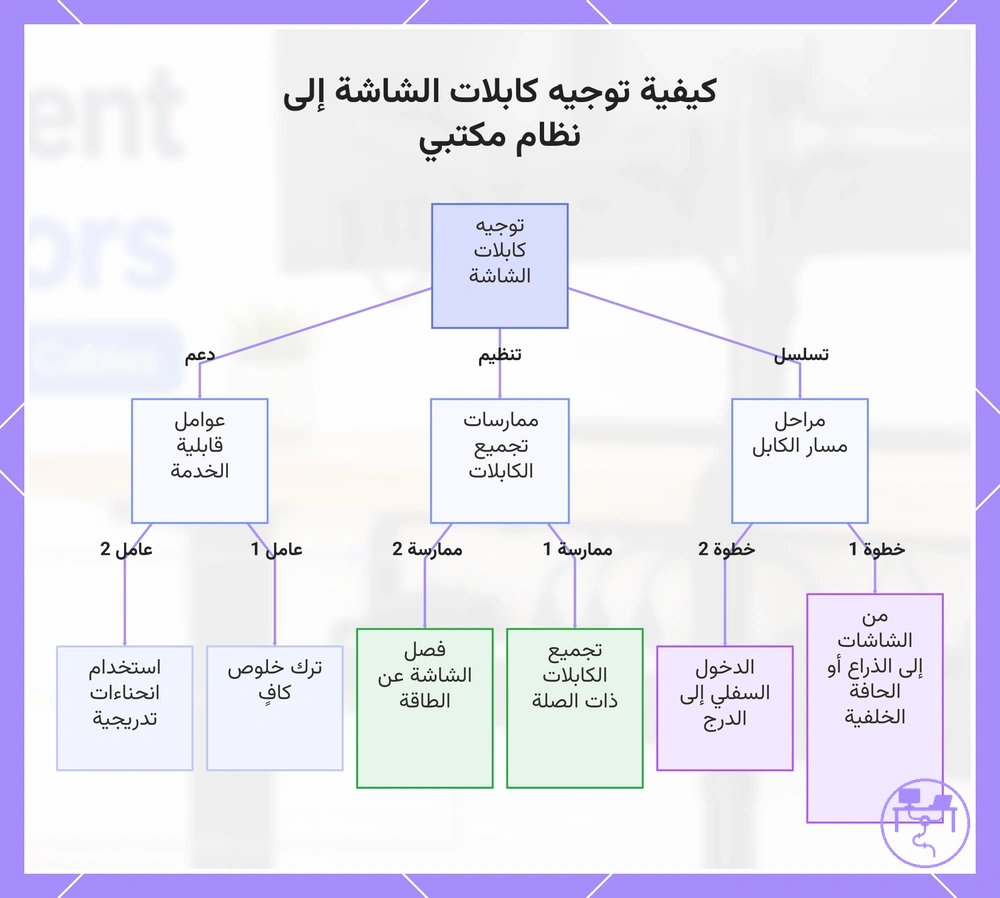

يوضح هذا المخطط المراحل الرئيسية لتوجيه كابلات الشاشة من الشاشات إلى الدرج أسفل المكتب، إلى جانب ممارسات إدارة الكابلات الأساسية وعوامل قابلية الخدمة.

التوجيه عبر أذرع الشاشات وخلف المكتب

عند استخدام أذرع الشاشات، يتبع مسار الكابل المرئي عادةً قناة الذراع قبل الانتقال خلف المكتب عبر نقاط الإنزال الخلفية. عندما تغادر الكابلات ذراع الشاشة أو الحافة الخلفية، يمكن لاتجاه خروج الكابل والخلوص المتاح ونقاط الوصول تشكيل المسار وخلق قيود محلية.

عندما تغير حركة المفصل موضع أذرع الشاشات، يمكن أن يجعل الارتخاء المحدود تعديل الكابل أكثر صعوبة. قد يساعد ترك ارتخاء مناسب حول المفاصل المتحركة واستخدام مشابك الذراع لتوجيه مسار الكابل في الحفاظ على الوصول مع تغير المسار. غالبًا ما توفر الحواف الخلفية المفتوحة وصولاً أسهل إلى نقاط الإنزال الخلفية، بينما قد يقلل المكتب المجاور للجدار من الخلوص ويتطلب مزيدًا من الحذر عند الوصول إلى الكابلات خلف المكتب.

1. وجّه الكابلات عبر مشابك الذراع عند توفرها؛ إذا تحرك ذراع الشاشة بشكل متكرر، اترك ارتخاءً كافيًا لدعم حركة المفصل والتعديل المستقبلي.
2. وجّه اتجاه خروج الكابل نحو المسار الخلفي؛ إذا غادرت الكابلات الذراع بزاوية حادة، أبقِ مسار الكابل قابلاً للوصول لإعادة التموضع.
3. استخدم نقاط الإنزال الخلفية لتحريك الكابلات خلف المكتب؛ إذا كان الخلوص الخلفي محدودًا، تحقق من الوصول قبل الاعتماد على المسار.
4. تحقق من الارتخاء حول المفاصل المتحركة؛ إذا كان طول الكابل ضيقًا بالنسبة لحركة الذراع، فقد تنخفض مرونة التوجيه والوصول.

التوجيه أسفل المكتب دون كابلات متدلية

يبدأ التوجيه أسفل المكتب بإبقاء كابلات الشاشة في مسار محكوم بعد مغادرتها منطقة الشاشة. تقل احتمالية وجود كابلات متدلية عندما يتبع مسار الكابل أسفل المكتب اتجاه كابل محدد ويصل إلى نقطة دخول محكومة عبر نقاط دخول الصينية.

عندما تكون المشابك متباعدة جدًا أو لا تتوافق نقاط دخول الصينية مع اتجاه الكابل، قد يصبح التحكم في الكابلات المتدلية أكثر صعوبة. يجب أن يعكس تباعد الروابط وزن الكابل ومادة المكتب واحتياجات الوصول بدلاً من إنشاء ربط دائم. على سبيل المثال، يمكن لكابلات العرض المجمعة الدخول إلى صينية معًا مع إبقاء الوصول إلى الطاقة أو المنافذ في متناول اليد للتغييرات المستقبلية.

• المشابك: استخدم مشابك توجيه الكابلات لتوجيه مسار الكابل أسفل المكتب؛ إذا اختلف وزن الكابل، قد يحتاج تباعد المشابك إلى تعديل للحفاظ على التحكم.
• نقاط دخول الصينية: وجّه الكابلات عبر نقاط دخول الصينية المحددة؛ إذا كانت مواقع الدخول غير متناسقة، قد يصبح الحفاظ على اتجاه الكابل أكثر صعوبة.
• اتجاه الكابل: حافظ على اتساق اتجاه الكابل بعد مغادرة الكابلات لمنطقة الشاشة؛ إذا تقاطعت المسارات دون داع، قد يصبح الوصول أقل ملاءمة.
• تباعد الروابط: اترك تباعدًا للروابط يدعم التجميع دون الحد من تغييرات الكابلات المستقبلية؛ إذا كانت الروابط متقاربة جدًا، قد تنخفض سهولة الصيانة.
• الخلوص السفلي: تحقق من الخلوص السفلي على طول المسار؛ إذا مرت الكابلات عبر مناطق ضيقة، قد يصبح الوصول إلى الطاقة أو المنافذ أكثر صعوبة.

إدارة طول الكابل الزائد دون إعاقة الوصول

تبدأ إدارة طول الكابل الزائد بتخزين ارتخاء الكابل بطريقة تحافظ على الوصول وتتجنب الإجهاد غير الضروري. يسهل التحكم في طول الكابل الزائد عندما تظل الحلقات قابلة للوصول، ويظل الوصول إلى المنافذ واضحًا، ويدعم الطول المخزن إعدادًا قابلًا للصيانة.

عندما يصبح الوصول إلى الحلقات صعبًا أو يصبح شد الروابط مفرطًا، قد تتطلب تعديلات الكابل المستقبلية جهدًا أكبر. يمكن أن يؤثر نصف قطر الانحناء ووزن المحول على كيفية تخزين الطول الزائد، خاصة بالقرب من نقاط التوصيل حيث تكون هناك حاجة إلى الوصول. بالنسبة للمستخدمين الذين يقومون بتغييرات متكررة على الأجهزة في المستقبل، مثل استبدال الشاشات أو قواعد الإرساء، يمكن أن تساعد الحلقات القابلة للوصول في الحفاظ على إعداد قابل للصيانة دون الحد من التعديلات.

استخدم فحوصات الفعل والتجنب التالية عند التعامل مع طول الكابل الزائد:

• افعل: خزّن طول الكابل الزائد في حلقات قابلة للوصول عندما تكون التعديلات المستقبلية محتملة.
• افعل: اترك ارتخاءً كافيًا بالقرب من التوصيلات لدعم الوصول إلى المنافذ والتغييرات المستقبلية للأجهزة.
• افعل: ضع في اعتبارك نصف قطر الانحناء عند ترتيب الحلقات بحيث يظل توجيه الكابل أسهل في التعديل.
• افعل: ضع في الاعتبار وزن المحول عند تخزين الطول الزائد بالقرب من المحولات أو نقاط التوصيل.
• تجنب: زيادة شد الروابط إلى درجة يصبح معها الوصول إلى الكابل أو تعديله صعبًا.
• تجنب: وضع طول الكابل الزائد حيث قد يقلل من الوصول إلى المنافذ أو يعيق التغييرات الروتينية.
• تجنب: إنشاء حلقات تركز الإجهاد في منطقة واحدة عندما يتغير مسار الكابل.
• تجنب: استخدام ربط دائم عندما تكون تغييرات الأجهزة المستقبلية أو استبدال الكابل متوقعة.

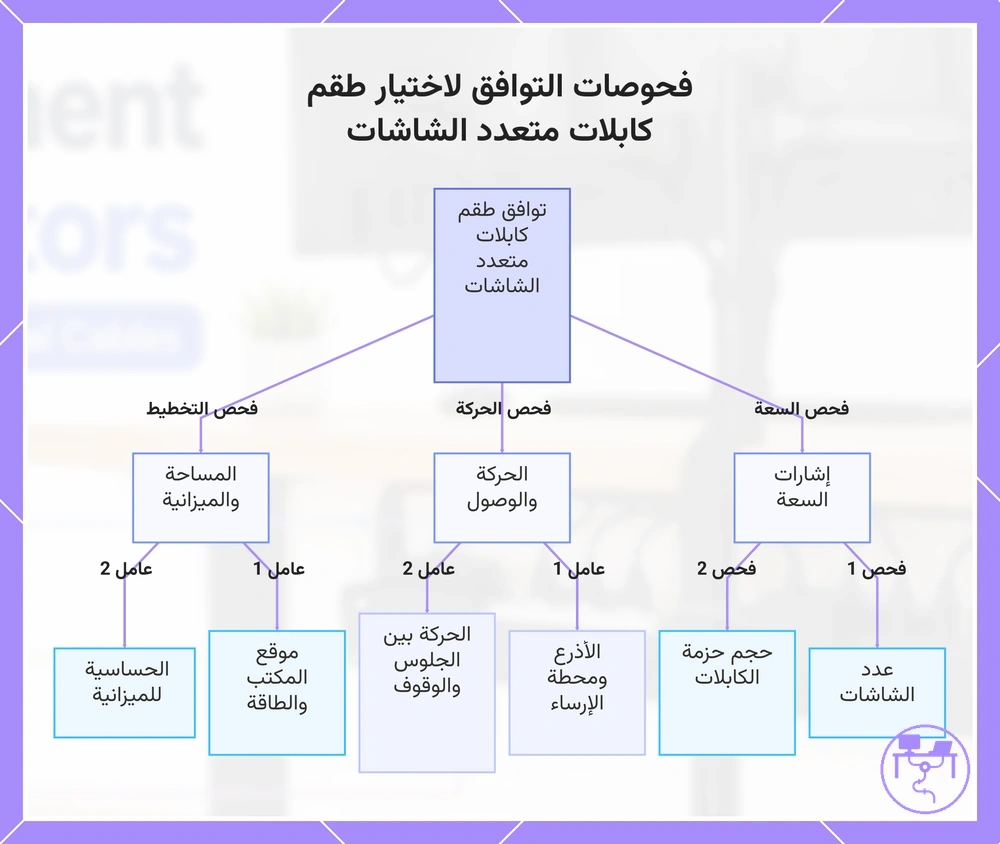

فحوصات الملاءمة قبل اختيار طقم كابلات متعدد الشاشات

يجب إجراء فحوصات الملاءمة قبل اختيار طقم كابلات متعدد الشاشات لأن ملاءمة الطقم تعتمد على ظروف محطة العمل، وليس على ادعاء منتج واحد. يؤثر تخطيط الشاشات وحجم الكابلات ومساحة المكتب واحتياجات الحركة جميعًا على ما إذا كان طقم إدارة الكابلات عمليًا. طريقة الاختيار الأفضل هي الاختيار المبني على الظروف.

• عدد الشاشات: تحقق من عدد الشاشات التي تضيف كابلات؛ اختر سعة أكبر فقط عندما يتطلب حمل الكابلات الإضافي ذلك.
• حجم حزمة الكابلات: تحقق من سمك الحزمة وحجم المحولات؛ فكر في طقم أكبر إذا تجاوزت الكابلات المجمعة التحكم البسيط بالروابط.
• مساحة أسفل المكتب: تحقق من مساحة التركيب القابلة للاستخدام؛ اختر أجزاء تناسب دون إعاقة مساحة الأرجل أو الوصول.
• موقع مشترك الطاقة: تحقق من مدى الوصول والرؤية؛ عدّل اختيار الطقم إذا كان الوصول إلى الطاقة سيكون مزدحمًا أو مخفيًا.
• أذرع الشاشات: تحقق من الحركة ومخارج الكابلات؛ أضف روابط إضافية فقط حيث يحتاج الارتخاء إلى تعديل محكوم.
• قاعدة الإرساء: تحقق من مسارات الأجهزة القصيرة والوصول إلى المنافذ؛ استخدم أكمامًا منفصلة إذا كانت مجموعات الكابلات المرئية تحتاج إلى وصول مرن.
• حركة الجلوس والوقوف: تحقق من الحركة الرأسية والارتخاء؛ اختر أجزاء تسمح بالحركة دون فرض شد على الكابل.
• مراعاة الميزانية: تحقق من الأجزاء التي تحل مهام التحكم الفعلية في الكابلات؛ تجنب الدفع مقابل قطع غير مستخدمة في الطقم عندما تكون الأجزاء المستهدفة كافية.

عدد الشاشات وحجم حزمة الكابلات هما أول إشارات السعة للتحقق. يمكن أن تؤدي الشاشات الإضافية إلى إضافة كابلات عرض وأسلاك طاقة ومحولات وتوصيلات طرفية، مما قد يزيد من حجم حزمة الكابلات الإجمالي. إذا كانت الحزمة كثيفة، فقد تكون هناك حاجة إلى طقم أكبر أو روابط إضافية أو أكمام منفصلة للحفاظ على سهولة التوجيه.

في محطة عمل مزودة بأذرع شاشات أو قاعدة إرساء أو حركة جلوس ووقوف، يجب أن يسمح الطقم بالحركة دون إعاقة الوصول. قد تتطلب أذرع الشاشات ارتخاءً بالقرب من نقاط الحركة، بينما يمكن لقاعدة الإرساء إضافة مسارات كابلات قصيرة تحتاج إلى تحكم منفصل. يمكن لحركة الجلوس والوقوف أيضًا تغيير مسار الكابل المطلوب بين سطح المكتب والتخزين السفلي. تجعل هذه الظروف متطلبات الارتخاء والوصول جزءًا من فحص الملاءمة.

يجب التحقق من موقع مشترك الطاقة ومساحة أسفل المكتب قبل اختيار أجزاء المنظم. قد يتضمن الطقم صوانيًا أو مشابك أو روابط، لكن تلك الأجزاء لا تزال بحاجة إلى مساحة تركيب قابلة للاستخدام ووصول يمكن بلوغه للطاقة. إذا كانت المساحة السفلية محدودة أو كان موقع مشترك الطاقة يعيق الوصول، فقد تعتمد ملاءمة الطقم على تخطيط أصغر أو أجزاء تحكم كابلات منفصلة.

يجب تقييم مراعاة الميزانية بناءً على ما يحتاجه الإعداد فعليًا وليس على عدد العناصر في الطقم. إذا أضاف طقم أكبر أجزاء غير مستخدمة، فقد تكون الأكمام المنفصلة أو الروابط الإضافية أكثر عملية؛ إذا كان الإعداد يتوسع، قارن عوامل التكلفة للتجهيزات الأكبر قبل الاختيار. تتضمن إشارات الترقية زيادة عدد الشاشات أو حجم حزمة الكابلات الأكبر أو إضافة استخدام قاعدة الإرساء أو حركة الجلوس والوقوف الجديدة.

يجب أن يتوافق طقم الكابلات متعدد الشاشات المتوافق مع سعة الكابلات ومساحة المكتب وموضع الطاقة واحتياجات الحركة ومتطلبات الوصول دون افتراض ملاءمة مضمونة. اختر طقمًا أكبر فقط عندما يبرر حمل الكابلات والتخطيط ذلك، وأضف روابط إضافية عندما يكون التحكم في الارتخاء هو المشكلة الرئيسية، واستخدم أكمامًا منفصلة عندما تحتاج الحزم المرئية إلى معالجتها الخاصة.

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

يوضح هذا المخطط فحوصات التوافق الرئيسية التي يجب إجراؤها قبل اختيار طقم كابلات متعدد الشاشات، بما في ذلك السعة والحركة وظروف التخطيط.

إعدادات الشاشتين والكمبيوتر المحمول وقاعدة الإرساء

تعتمد الملاءمة على كيفية تغيير مجموعة الأجهزة لعدد الكابلات واحتياجات الوصول داخل مساحة العمل متعددة الشاشات نفسها. يمكن لإعداد شاشتين أو كمبيوتر محمول أو قاعدة إرساء أو برج مكتبي أو مركز USB أو ترتيب شاحن إنشاء مسارات كابلات ونقاط توصيل مختلفة، مما يجعل نوع الإعداد هو المتغير الرئيسي.

قد يستخدم مكتب بسيط بشاشتين كابلات عرض وتوصيلات طاقة مع نقاط وصول أقل، بينما يمكن لمحطة عمل مزودة بقاعدة إرساء إضافة قاعدة إرساء للكمبيوتر المحمول ومحطة إرساء ومركز USB وشواحن وتوصيلات طرفية. قد يؤدي البرج المكتبي إلى تحويل مسارات الكابلات نحو الأرضية أو جانب المكتب، بينما تعمل قاعدة الإرساء غالبًا على تركيز التوصيلات بالقرب من سطح العمل. مع زيادة تعقيد مجموعات الأجهزة، يمكن أن تزداد تأثيرات الوصول وعدد الكابلات، مما يخلق ضغط توجيه أكبر.

استخدم المقارنة أدناه لتقييم كيفية تغيير أنواع الإعدادات لنتائج الكابلات:

• شاشتان مقابل محطة عمل مزودة بقاعدة إرساء: قد يتضمن إعداد شاشتين مجموعات كابلات أقل، بينما يمكن لمحطة العمل المزودة بقاعدة إرساء زيادة عدد الكابلات وتأثيرات الوصول من خلال الأجهزة الإضافية المتصلة.
• قاعدة إرساء الكمبيوتر المحمول مقابل البرج المكتبي: قد تركز قاعدة إرساء الكمبيوتر المحمول الكابلات بالقرب من سطح المكتب، بينما يمكن للبرج المكتبي توزيع مسارات الكابلات بين سطح المكتب ومنطقة الأرضية.
• مركز USB مقابل التوصيلات المباشرة: يمكن لمركز USB مركزية التوصيلات، لكنه قد ينشئ أيضًا مجموعة كابلات أكثر كثافة تتطلب مزيدًا من الاهتمام بالتوجيه.
• الشواحن والملحقات مقابل إعداد الشاشة فقط: يمكن للشواحن والملحقات الإضافية زيادة ضغط التوجيه وجعل تخطيط الوصول أكثر أهمية أثناء تنظيم الكابلات.

المكاتب الثابتة والمكاتب القابلة للجلوس والوقوف والتخطيطات المجاورة للجدار

تعتمد الملاءمة على كيفية تأثير حركة المكتب وموضع الجدار على طول الكابل ومتطلبات الارتخاء. تخلق المكاتب الثابتة والمكاتب القابلة للجلوس والوقوف والتخطيطات المجاورة للجدار ظروفًا مختلفة لمسارات الكابلات من الأرض إلى المكتب ومناطق الخلوص، مما يجعل الحركة هي الشرط الأساسي.

قد يسمح المكتب الثابت بمسار كابل أكثر قابلية للتنبؤ لأن موضع المكتب يظل دون تغيير أثناء الاستخدام العادي. يمكن أن تتطلب المكاتب القابلة للجلوس والوقوف ارتخاءً إضافيًا على طول مسارات الكابلات من الأرض إلى المكتب لأن حركة الكابل تختلف مع حركة المكتب، بينما قد تحد التخطيطات المجاورة للجدار من الوصول الخلفي وتقلل من مناطق الخلوص المتاحة. كمؤشر حدودي، تتطلب الحركة القابلة لضبط الارتفاع عادةً تخطيط ارتخاء إضافي بناءً على حركة المكتب ومسار الكابل وموقع الطاقة.

استخدم قائمة المراجعة أدناه للتحقق من ظروف التوجيه الخاصة بالتخطيط:

• المكاتب الثابتة: تحقق مما إذا كان طول الكابل يدعم المسار المقصود مع الحفاظ على الخلوص حول هيكل المكتب.
• المكاتب القابلة للجلوس والوقوف: تحقق من أن متطلبات الارتخاء تراعي الحركة بين أوضاع المكتب دون إحداث شد في الكابل.
• التخطيطات المجاورة للجدار: تحقق مما إذا كان الوصول الخلفي ومناطق الخلوص تظل قابلة للاستخدام عندما يكون المكتب قريبًا من الجدار.
• مسارات الكابلات من الأرض إلى المكتب: تحقق من أن مسار الكابل يمكنه استيعاب ظروف الحركة والوصول دون الاعتماد على موضع كابل ثابت.
• الحركة القابلة لضبط الارتفاع: راجع تغييرات مسار الكابل أثناء حركة المكتب واضبط تخطيط الارتخاء عندما يزيد نطاق الحركة.

الأخطاء الشائعة في إدارة كابلات الشاشات المتعددة

عندما تظهر فوضى الكابلات أو مشاكل الوصول أو أخطاء التوجيه، غالبًا ما يكون السبب هو حمل كابلات مقدر بأقل من قيمته، أو ضعف التحكم في الارتخاء، أو الوصول المحدود، أو وضع طاقة غير مناسب. تتطور الأخطاء الشائعة في إدارة كابلات الشاشات المتعددة عادةً من قرارات الإعداد التي تتضمن صوانيًا صغيرة الحجم، أو كابلات قصيرة، أو انحناءات حادة، أو محولات محجوبة، أو مشابك لاصقة ضعيفة، أو مشتركات طاقة يتعذر الوصول إليها. يساعد تحديد الأعراض قبل إجراء التغييرات في تركيز التشخيص قبل اختيار الحل.

طريقة استكشاف الأخطاء العملية هي ربط كل عرض بالسبب المحتمل ثم التحقق من الحالة قبل تعديل الإعداد. قد يشير فيضان الكابلات إلى صواني صغيرة الحجم، بينما يمكن أن ينتج شد الكابل عن ضعف التحكم في الارتخاء أو كابلات قصيرة أو انحناءات حادة. الخطوة التالية الأكثر فائدة هي فحص مباشر يؤكد ما إذا كان السبب المشتبه به يتطابق مع العرض الملاحظ.

في إعداد متعدد الشاشات، من الأخطاء الشائعة وضع عدد كبير جدًا من كابلات العرض وكابلات الطاقة والمحولات في صينية صغيرة الحجم. قد يظهر العرض على شكل فيضان أو محولات محجوبة أو انخفاض في الوصول إلى مشترك الطاقة بعد توصيل الأجهزة. إذا حدثت تلك الحالة، قد تكون مراجعة حمل الكابلات ومساحة الصينية ومجموعات التوجيه حلاً مناسبًا اعتمادًا على الإعداد.

استخدم قائمة التشخيص أدناه لربط الأعراض والأسباب والفحوصات والتعديلات الأكثر أمانًا:

الخطأ	السبب المحتمل	الفحص	التعديل الأكثر أمانًا
صوانٍ صغيرة الحجم	حمل الكابلات يتجاوز مساحة الصينية المتاحة	تحقق من فيضان الكابلات أو ازدحام التوجيه	راجع سعة الصينية وتجميع الكابلات
ضعف التحكم في الارتخاء	مساحة حركة كابلات محدودة	تحقق من وجود شد أثناء التعديل	أضف ارتخاءً يمكن الوصول إليه حيث تحدث الحركة
كابلات قصيرة أو انحناءات حادة	مسار توجيه مقيد يسبب إجهادًا	تحقق من نقاط التوصيل بحثًا عن إجهاد الكابل	استخدم مسار كابل أقل تقييدًا
محولات محجوبة	وضع المحول يقلل من الوصول إلى مشترك الطاقة	افحص تباعد المنافذ وموضع المحول	أعد تموضع المحولات عندما يكون الوصول محدودًا
مشابك لاصقة ضعيفة	وزن الكابل أو حالة السطح تؤثر على التثبيت	تحقق مما إذا كانت المشابك لا تزال ملتصقة	راجع نوع المشبك وسطح التركيب
مشتركات طاقة يتعذر الوصول إليها	التموضع يحد من الوصول إلى المقابس أو المفاتيح	تحقق من الوصول بعد تركيب الكابلات	اضبط التموضع إذا ظل الوصول مقيدًا

سعة صينية صغيرة جدًا لكابلات الطاقة والعرض

عندما تظهر كابلات فائضة أو مترهلة أو يتعذر الوصول إليها، غالبًا ما تكون سعة الصينية الصغيرة جدًا سببًا محتملاً في إعداد متعدد الشاشات. يمكن أن تتطور مشكلات سعة الصينية عندما تتنافس كابلات الطاقة وكابلات العرض والمحولات ووضع مشترك الطاقة على مساحة محدودة، لذا فإن الخطوة الأولى هي تحديد أي عرض يخلق مشكلة الوصول.

تؤثر أبعاد الصينية على كيفية ملاءمة الكابلات، لكن حجم المحولات وتكديس الكابلات يمكن أن يخلقا حملًا زائدًا على الصينية حتى عندما تبدو الصينية مناسبة في البداية. قد يساهم التوزيع غير المتساوي للوزن في الترهل، بينما يمكن أن يجعل التوجيه المزدحم الكابلات أكثر صعوبة في الوصول إليها. كمثال تصحيحي، قد يؤدي فصل محولات الطاقة الضخمة عن كابلات العرض المجمعة إلى تحسين الوصول عندما يكون حجم المحولات هو المصدر الرئيسي للازدحام.

استخدم فحوصات العرض إلى السبب أدناه لتشخيص المشكلات المتعلقة بالسعة:

• الفائض: السبب المحتمل هو تكديس الكابلات الذي يتجاوز سعة الصينية المتاحة؛ تحقق مما إذا كان فائض الكابل يمتد إلى ما وراء الصينية بعد التوجيه.
• الترهل: السبب المحتمل هو التوزيع غير المتساوي للوزن من المحولات أو مجموعات الكابلات المركزة؛ تحقق من مكان تركيز وزن الكابل داخل الصينية.
• الكابلات التي يتعذر الوصول إليها: السبب المحتمل هو صينية مزدحمة ذات مسارات وصول محدودة؛ تحقق مما إذا كانت التوصيلات تظل في متناول اليد بعد التركيب.
• الوصول المقيد للطاقة: السبب المحتمل هو حجم المحولات مع وضع مشترك الطاقة؛ تحقق مما إذا كان من الصعب الوصول إلى المقابس أو المفاتيح أو المنافذ.
• الحمل الزائد على الصينية: السبب المحتمل هو صينية صغيرة الحجم بالنسبة لكابلات الطاقة وكابلات العرض مجتمعة؛ تحقق مما إذا كان فصل الكابلات قد أصبح صعبًا بسبب المساحة المحدودة.

الكابلات القصيرة والانحناءات الحادة وضعف التحكم في الارتخاء

عندما يصبح الوصول إلى التوصيلات صعبًا أو تظل الكابلات تحت الشد، غالبًا ما تكون الكابلات القصيرة وضعف التحكم في الارتخاء من الظروف المساهمة. يمكن للكابلات القصيرة ومدى الوصول المحدود وضعف التحكم في الارتخاء أن تخلق إجهادًا في الكابل أو تقلل من إمكانية الوصول إلى المنافذ، خاصة عندما تغير حركة ذراع الشاشة أو حركة المكتب مسار الكابل، اعتمادًا على الإعداد.

يمكن للانحناءات الحادة زيادة ضغط التوجيه عندما يصبح نصف قطر الانحناء صغيرًا جدًا أو عندما يجبر زاوية الموصل الكابل على مسار مقيد. يجب تقييم طول الكابل ونصف قطر الانحناء وزاوية الموصل معًا لأن مشاكل الوصول قد تنتج عن تأثيرها المشترك بدلاً من حالة واحدة. في إعداد مكتب قابل للجلوس والوقوف أو شاشة يتم تعديلها بشكل متكرر، قد تتطلب حركة ذراع الشاشة الإضافية أو حركة المكتب حلقة ارتخاء أكبر للحفاظ على إمكانية الوصول إلى المنفذ.

استخدم الفحوصات التالية عند تشخيص حركة الكابل والإجهاد:

• افعل: تحقق مما إذا كان طول الكابل يوفر مدى وصول كافيًا أثناء حركة ذراع الشاشة.
• افعل: حافظ على نصف قطر انحناء تدريجي عند توجيه الكابلات حول حواف المكتب أو نقاط التركيب.
• افعل: تحقق من إمكانية الوصول إلى المنفذ بعد توجيه الكابلات وتحديد موضع الأجهزة.
• افعل: اترك حلقة ارتخاء عندما تكون حركة المكتب أو التعديل المتكرر للشاشة متوقعة.
• تجنب: شد الكابلات القصيرة بين نقاط التوصيل عندما يخلق مدى الوصول المحدود شدًا في الكابل.
• تجنب: إنشاء انحناءات حادة تجبر زاوية موصل حادة بالقرب من المنفذ.
• تجنب: تقليل الارتخاء إلى درجة تؤدي فيها حركة ذراع الشاشة إلى تغيير ظروف إجهاد الكابل.
• تجنب: افتراض أن كل انحناء حاد يسبب تلفًا؛ يعتمد الخطر على نصف قطر الانحناء والحركة وظروف توجيه الكابل.

أسئلة حول توصيلات الشاشات تؤثر على تخطيط الكابلات

ما الذي يؤثر على عدد الكابلات أثناء تخطيط كابلات العرض؟

يعتمد عدد الكابلات على تخطيط الشاشات وتوصيلات الأجهزة وما إذا كانت قاعدة الإرساء جزءًا من الإعداد. غالبًا ما يزداد عدد الكابلات عندما تشترك كابلات الطاقة وكابلات العرض والأجهزة الطرفية وتوصيلات الشحن في نفس مساحة العمل. المغزى التخطيطي هو تقييم مجموعات التوصيل قبل تنظيم مسارات الكابلات.

هل يمكن لأذرع الشاشات تغيير متطلبات تخطيط الكابلات؟

يمكن لأذرع الشاشات تغيير تخطيط الكابلات عندما تؤثر الحركة على الارتخاء أو التوجيه أو الوصول. قد تؤدي حركة ذراع الشاشة إلى تغيير موضع الكابل وتؤثر على سهولة بقاء التوصيلات في متناول اليد. المغزى التخطيطي هو التحقق من حركة الكابل قبل الانتهاء من مسار الكابل.

هل يجب مراعاة مشتركات الطاقة قبل اختيار حجم الصينية؟

يجب مراعاة مشتركات الطاقة عندما تشغل المحولات والمقابس مساحة الصينية. يمكن أن يؤثر تباعد المحولات ووضع مشترك الطاقة على حجم الصينية وملاءمتها والوصول إليها. المغزى التخطيطي هو مراعاة كل من الكابلات وملحقات الطاقة معًا.

هل يحل الكم الحالات الحدية للتوجيه؟

يمكن أن يساعد الكم عندما تحتاج حزمة مرئية إلى التجميع، لكن الحالات الحدية للتوجيه قد تظل تعتمد على مسار الكابل واحتياجات الوصول والحركة. تدير الأكمام تجميع الكابلات المرئية بدلاً من كل حالة توجيه. المغزى التخطيطي هو التعامل مع الأكمام كجزء واحد من تخطيط التوصيلات.

كيف يجب تقييم حجم الصينية عندما يتغير عدد الكابلات؟

يجب أن يعكس حجم الصينية النمو المتوقع للكابلات عندما قد تتم إضافة أجهزة أو شاشات مستقبلية. يمكن أن يتغير عدد الكابلات عند إضافة شاشات أو شواحن أو قاعدة إرساء لاحقًا. المغزى التخطيطي هو ترك مساحة للتوسع المعقول.

هل يمكن لقاعدة الإرساء تبسيط أسئلة توصيلات الشاشات؟

يمكن لقاعدة الإرساء تبسيط التخطيط عندما تصبح توصيلات الأجهزة المتعددة مركزية. قد يظل العدد الإجمالي للكابلات مشابهًا، لكن نقاط التوصيل غالبًا ما تكون مركزة في منطقة واحدة. المغزى التخطيطي هو التحقق من الوصول حول موقع قاعدة الإرساء.

ما الذي يجب التحقق منه في الحالات الحدية للتوجيه؟

يجب التحقق من الحالات الحدية للتوجيه عندما تؤثر حركة المكتب أو الخلوص الجداري أو قيود مسار الكابل على الوصول. يمكن للخلوص الخلفي المحدود والحركة أن يجعلا تخطيط الكابلات أكثر حساسية للارتخاء والتموضع. المغزى التخطيطي هو التحقق من حركة الكابل عبر تخطيط المكتب ذي الصلة.

يوضح هذا المخطط العوامل الرئيسية التي تؤثر على عدد الكابلات، وفحوصات الحركة والتوجيه، وظروف الأجهزة والتوسعة التي يجب مراعاتها أثناء تخطيط كابلات الشاشة.
