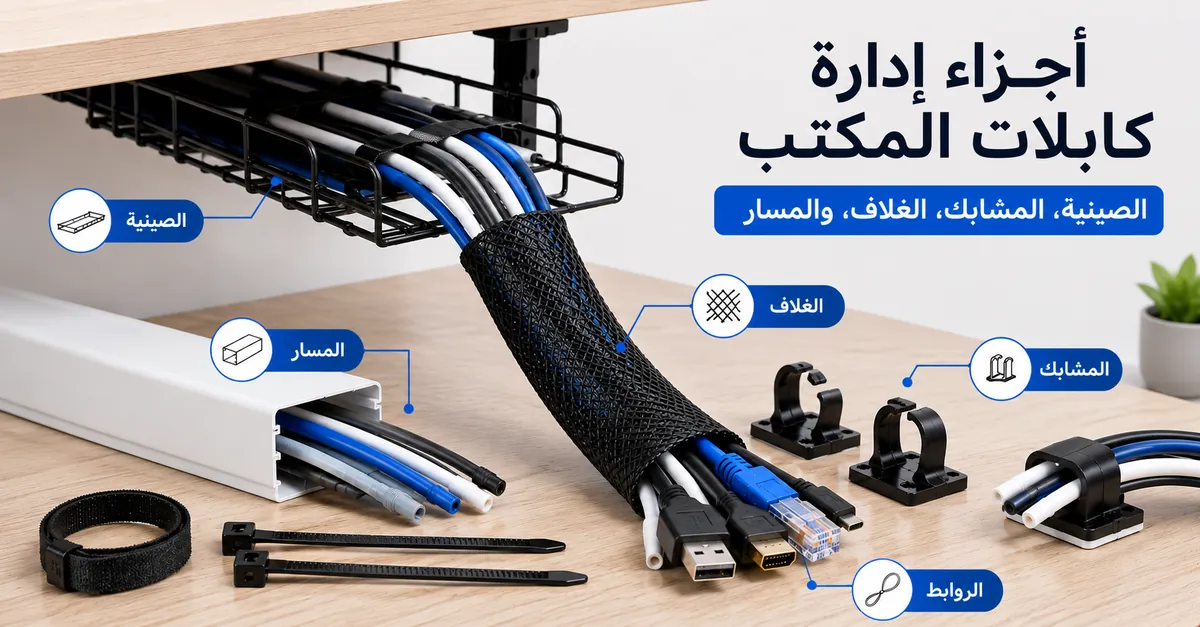

أجزاء نظام إدارة كابلات المكتب وكيف تعمل

أجزاء نظام إدارة كابلات المكتب هي مكونات مادية تنظم الكابلات من خلال الإمساك بها أو توجيهها أو تغطيتها أو تجميعها أو دعمها حول محطة العمل. تحدد هذه الأجزاء كيف يتصرف مسار الكابل أسفل المكتب أو عبر فتحة سطح المكتب أو بالقرب من نقطة طاقة. الغرض الرئيسي منها هو التحكم في الكابلات، وليس شراء المنتجات.

يمكن أن تكون أجزاء نظام إدارة كابلات المكتب عناصر منفصلة أو مدمجة داخل نظام واحد أوسع. يجب أن توضح الصورة لهذه الصفحة كيف تقوم أجزاء نظام إدارة كابلات المكتب بإمساك الكابلات وتوجيهها وتغطيتها وتجميعها ودعمها عبر مسار كابل منظم واحد.

نظرة عامة على وظائف الأجزاء أدناه تجمع أجزاء منظم الكابلات حسب ما تغيره: الدعم، الإخفاء، الوصول، الملاءمة، أو التحكم. للسياق الأوسع للصفحة، راجع دليل نظام إدارة كابلات المكتب.

يمكن لصينية الكابلات أو القناة J أن تدعم حزمة كابلات أسفل المكتب، بينما يمكن للقناة أو الغلاف أن يقلل من تعرض الكابل المرئي. المشابك والروابط والحوامل تخلق نقاط تحكم للارتخاء والاتجاه. تمرير الكابل عبر فتحة سطح المكتب يتم بواسطة جلبة، وحامل شريط الطاقة يدعم العناصر الأثقل المتعلقة بالطاقة عندما تكون سعة التحميل والتهوية وظروف الوصول مناسبة للإعداد.

مجموعة الجزء	الوظيفة الرئيسية	الحالة النموذجية	التأثير على إعداد الكابل
صينية الكابلات أو القناة J	يدعم الكابلات أسفل المكتب	حزمة الكابلات تحتاج دعم حمولة ووصول	قد يقلل التدلي ويجعل المسار أسهل للوصول
القناة أو الغلاف	يغطي أو يجمع الكابلات المرئية	الرؤية والإخفاء والوصول بحاجة إلى توازن	يمكن أن يجعل مسار الكابل أنظف مع تغيير وصول الصيانة
المشابك والروابط والحوامل	إنشاء نقاط تحكم محلية	الارتخاء ونوع السطح وقابلية التعديل مهمة	يمكن وضع الأسلاك والحفاظ على توجيه الحزم الصغيرة
الجلبة أو الممر	يوجه دخول الكابل من سطح المكتب	تنتقل الكابلات من سطح العمل إلى المسار السفلي	يمكن أن يقلل الاحتكاك بالحافة ويجعل نقطة الدخول أوضح
حامل شريط الطاقة	يدعم شرائط الطاقة أو المحولات	يجب التحقق من سعة التحميل والتهوية ووصول القابس	قد يحسن الثبات ووصول الخدمة عندما يناسب الحامل الإعداد

هذه الفئات من الأجزاء تهيئ الصفحة لتعريف أوضح لما يعتبر جزءًا من نظام إدارة كابلات المكتب. يجب قراءة كل مكون بوظيفته وحالته وتأثيره على مسار الكابل قبل النظر في أي اختيار أو ملاءمة أو تفاصيل تركيب لاحقة.

ما يعتبر جزءًا من نظام إدارة كابلات المكتب

جزء نظام إدارة كابلات المكتب هو مكون مادي يُستخدم لدعم كابلات المكتب أو توجيهها أو إخفائها أو تجميعها أو تأمينها. ينتمي الجزء إلى مسار الكابل عندما يتحكم مباشرة في كيفية تحرك الأسلاك أو استقرارها أو مرورها أو بقائها في موضعها حول المكتب. وهذا يبقي التعريف محصورًا في حدود المكون المادي.

يمكن أن تشمل الأجزاء المضمنة صينية أو قناة أو غلافًا أو مشبكًا أو رباطًا أو جلبة أو حاملًا أو ملحق دعم طاقة. الصينية أو القناة تدعم أو توجه مسار الكابل، بينما يمكن للغلاف تجميع الكابلات وتقليل التعرض المرئي. المشبك أو الرباط أو الحامل ينشئ نقطة تحكم، والجلبة أو الممر تكون مؤهلة عندما توجه دخول سطح المكتب من خلال فتحة كابل.

• ضمن النطاق: الصواني، والقنوات، والأغلفة، والمشابك، والروابط، والجلب، والحوامل، وأجزاء دعم الطاقة التي تتحكم في الكابلات.
• ضمن النطاق: جزء مستقل يقوم بوظيفة واحدة للتحكم في الكابلات.
• ضمن النطاق: مكون مدمج عندما يكون جزءًا من نظام إدارة كابلات مكتب أوسع.
• خارج النطاق: المكتب نفسه، والشاشة، والكمبيوتر، والشاحن، أو الأجهزة الإلكترونية المتصلة.
• خارج النطاق: قرارات الشراء الكاملة، وترتيب المنتجات، وعملية التركيب.

جزء إدارة الكابلات ليس هو نفسه إعداد المكتب بأكمله أو المعدات المتصلة بالكابلات. يحدد هذا القسم ما ينتمي إلى نطاق الأجزاء؛ ويمكن للأقسام اللاحقة تناول المقارنة والملاءمة وترتيب التركيب دون تغيير التعريف.

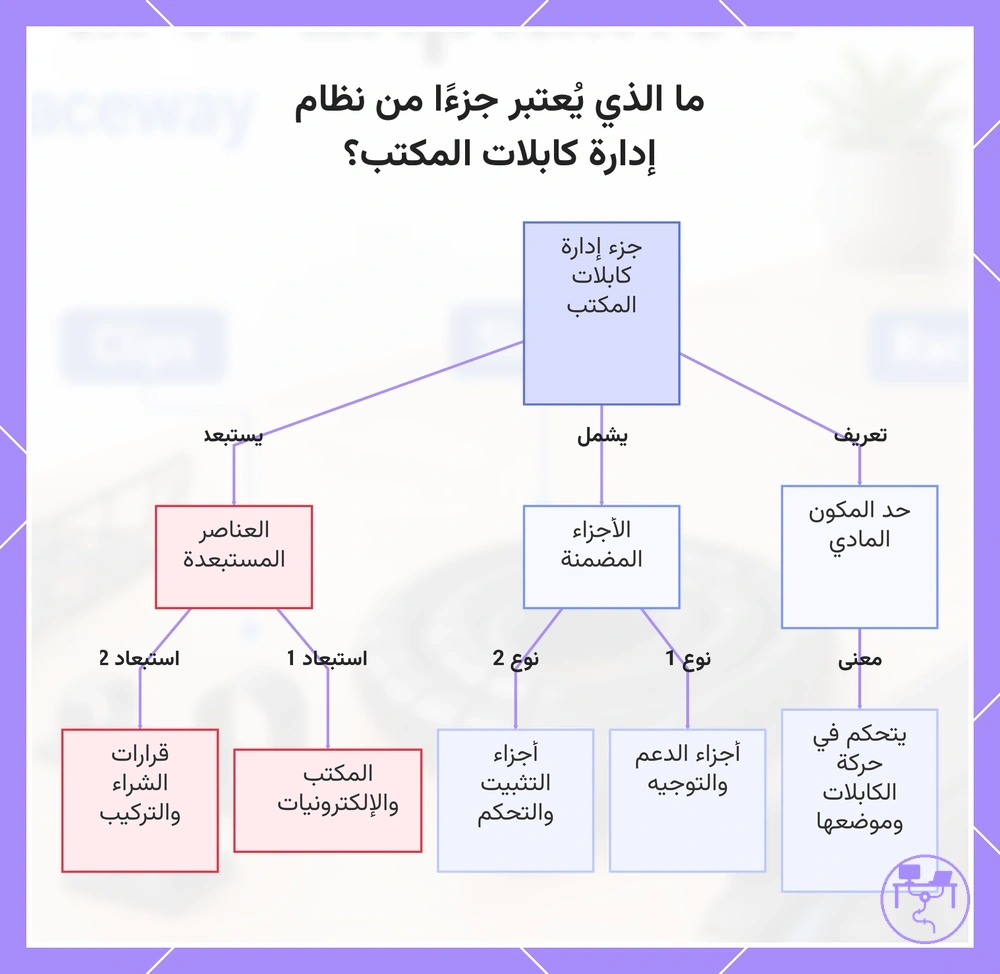

يحدد هذا المخطط جزء نظام إدارة كابلات المكتب ويوضح المكونات المضمنة والمستبعدة من النطاق.

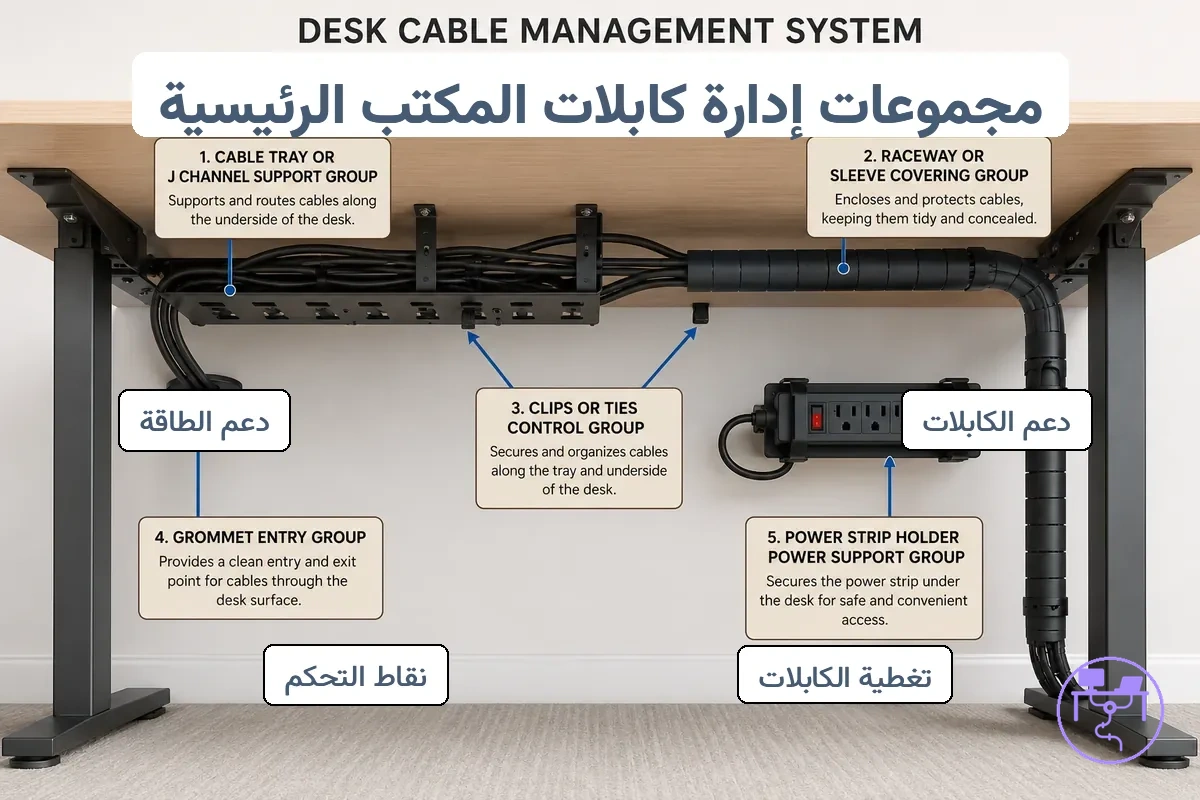

مجموعات الأجزاء الرئيسية في نظام إدارة كابلات المكتب

تُفهم مجموعات الأجزاء في نظام إدارة كابلات المكتب بشكل أفضل من خلال الوظيفة، لأن كل مجموعة تتحكم في جزء مختلف من مسار الكابل. تصنف المجموعات الوظيفية كيفية دعم الكابلات أو تغطيتها أو توجيهها أو إدخالها عبر سطح أو توصيلها بدعم الطاقة. الفئات الرئيسية هي الدعم والإخفاء والتحكم والإدخال ودعم الطاقة.

يمكن تنظيم مجموعات الأجزاء الرئيسية في نظام إدارة كابلات المكتب حسب ما تتحكم به كل مجموعة. يوضح الرسم التخطيطي عائلات المكونات الرئيسية ويظهر علاقتها بحركة الكابل والرؤية والوصول والتحديد الموضعي.

مجموعة الجزء	ما تتحكم به	الحالة الشائعة	التأثير العملي
صينية الكابلات أو القناة J	دعم لحزمة الكابلات	كابلات متعددة تحتاج دعمًا أسفل المكتب	قد يقلل التدلي عند توزيع الحمولة بشكل مناسب
القناة أو الغلاف	الإخفاء وتجميع الكابلات	تتحرك الكابلات عبر منطقة مرئية	يمكن أن ينشئ مسارات كابلات أنظف مع الحفاظ على مسار الكابل
المشابك والروابط	تحديد موضع نقطة التحكم	الأسلاك الفردية تتطلب توجيهًا أو إدارة للارتخاء	يمكن أن يساعد في تقليل الارتخاء الزائد وتحسين تموضع الأسلاك
الجلبة أو الممر	إدخال سطح المكتب وتوجيه الكابل	تمر الكابلات عبر فتحة كابل	يمكنه توجيه الكابلات بين سطح المكتب والمنطقة أسفله
حامل شريط الطاقة	دعم الطاقة وتحديد الموقع	ملحقات الطاقة تحتاج موقعًا مخصصًا	قد يحسن الوصول والتنظيم حسب الإعداد

تعمل مجموعات الأجزاء هذه معًا بدلاً من التنافس مع بعضها البعض. قد توفر صينية الكابلات أو القناة J الدعم، بينما تدير القناة أو الغلاف الإخفاء. تنشئ المشابك والروابط نقطة تحكم على طول مسار الكابل، وتدير الجلبة الانتقال عبر سطح المكتب. يدعم حامل شريط الطاقة قسم الطاقة في مسار الكابل.

قد يبدأ مسار كابل بسيط من نقطة إدخال سطح المكتب، ويستمر عبر المشابك أو الروابط، ويمر إلى غلاف أو قناة، وينتهي بحزمة كابلات مدعومة. يرتبط هذا التصنيف الوظيفي بشكل طبيعي بـ أنواع نظام إدارة كابلات المكتب دون تحويل القسم إلى صفحة مقارنة.

صواني الكابلات والقنوات J للدعم أسفل المكتب

صواني الكابلات والقنوات J هي أجزاء دعم أسفل المكتب تحمل الكابلات وتنظمها تحت سطح العمل. تدعم صينية الكابلات عادةً حزمة كابلات عبر مساحة أوسع، بينما توفر القناة J وصولاً أكثر انفتاحًا لمسار الكابل. كلاهما يخدم الغرض الأساسي المتمثل في الدعم أسفل المكتب والتحكم في الترهل.

• سعة الدعم: تعتمد الملاءمة على حجم حزمة الكابل ووجود المحولات والحمولة المقدرة.
• الانفتاح: غالبًا ما تترك القناة J جزءًا أكبر من مسار الكابل مرئيًا للوصول والتعديل.
• موضع التركيب: يمكن أن تؤثر الخلوص المتاح وظروف المكتب على ملاءمة الدعم.
• الوصول: قد يساعد سهولة الوصول عندما تحتاج الكابلات أو المحولات إلى إعادة تموضع.

يمكن لصينية الكابلات أن تدعم حزمة كابلات أكبر عندما تبقى الحمولة ضمن سعتها المخصصة، بينما قد تعطي القناة J الأولوية للوصول المفتوح والرؤية. تؤثر الحمولة وحجم المحول وموضع التركيب والخلوص جميعها على أداء الدعم. على سبيل المثال، قد يتسع مسار سلكي خفيف بشكل مريح في القناة J، بينما قد تستفيد حزمة أثقل أسفل المكتب من صينية كابلات أوسع توزع الدعم عبر مساحة أكبر.

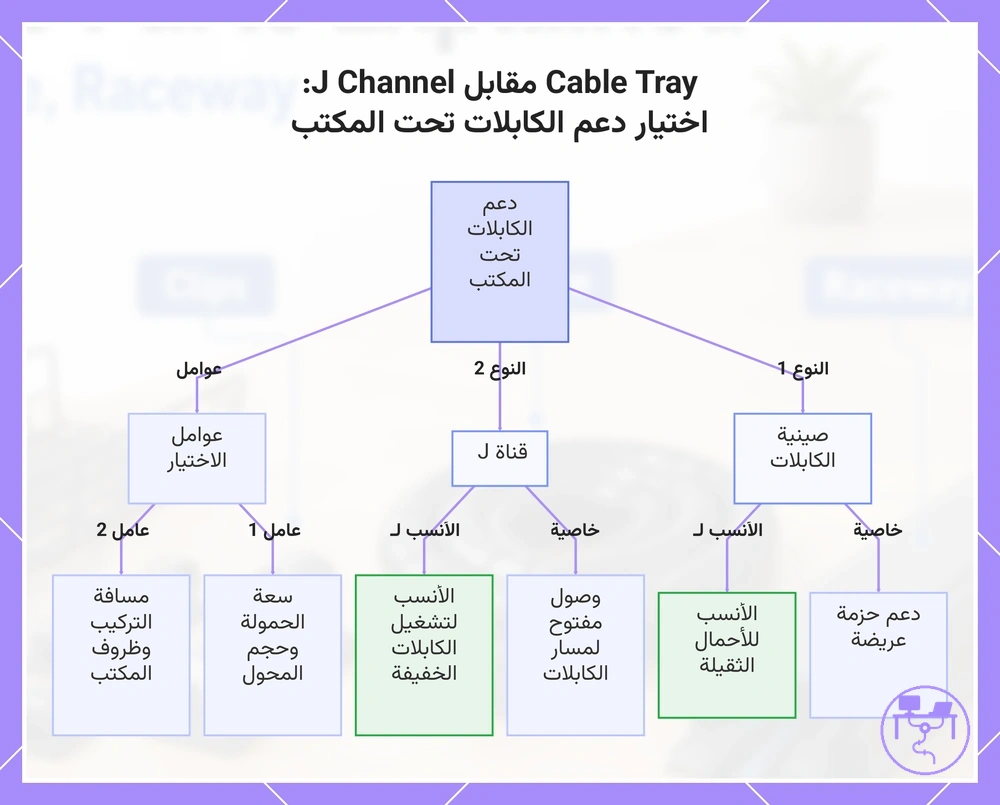

يقارن هذا الرسم البياني بين النوعين الرئيسيين لدعامات الكابلات تحت المكتب ويساعد في اختيار النوع المناسب بناءً على حمل الكابلات واحتياجات الوصول وظروف التركيب.

قنوات المسار والأغطية لتغطية الكابلات

قنوات المسار وأغطية الكابلات تغطي أو تجمع الكابلات المرئية لتقليل التعرض المرئي للكابل على طول مسار الكابل. تستخدم قناة المسار غلافًا أكثر تحديدًا، بينما يجمع غلاف الكابل الكابلات داخل غطاء مرن. كلاهما يدعم الإخفاء، لكن التوازن بين الوصول والإخفاء يعتمد على مسار الكابل وحالة الحزمة.

قنوات المسار	أغطية الكابلات
تغطية أكثر إحكامًا	تجميع كابلات مرن
مرونة أقل	مرونة أعلى
الوصول يعتمد على تصميم الغلاف	الوصول يعتمد على كثافة الحزمة
تُستخدم غالبًا على طول حافة المكتب أو المسار المجاور للجدار	تُستخدم غالبًا حول حزمة الكابلات

تغطي قناة المسار الكابلات داخل غلاف ويمكن أن تقلل من رؤية الكابل على طول الامتدادات المكشوفة لحافة المكتب أو المجاورة للجدار. يجمع غلاف الكابل الكابلات معًا مع السماح لحزمة الكابل بالبقاء أكثر قدرة على التكيف مع تغييرات المسار. يختلف وصول الصيانة ومستوى الإخفاء وتعرض الكابل حسب تصميم الغلاف وكثافة الكابل وظروف المسار. يجب أن يتبع أي اعتبار لإدارة الحرارة إرشادات الشركة المصنعة وقد يختلف مع تركيز الكابل واختيار المادة.

المشابك والروابط والحوامل لنقاط التحكم في الكابلات

المشابك والروابط والحوامل هي نقاط تحكم محلية للكابلات تضع الأسلاك الفردية أو الحزم الصغيرة على طول مسار الكابل. تساعد هذه الأجزاء في التحكم في اتجاه الكابل وارتخائه وموضعه في مواقع محددة بدلاً من إدارة مسار الكابل بأكمله.

• يمكن للمشابك تثبيت سلك واحد على سطح عندما تكون هناك حاجة لتحديد دقيق لموضع الكابل.
• يمكن للروابط تجميع حزمة صغيرة وقد تسمح بالتعديل المستقبلي عند استخدام التصاميم القابلة لإعادة الاستخدام.
• يمكن للحوامل إنشاء نقاط تثبيت ثابتة تساعد في الحفاظ على موضع الكابل تحت حمولة مناسبة.
• قد تساعد المشابك أو الأشرطة القابلة للإزالة في إعادة توجيه الارتخاء عندما تتغير مسارات الكابل بمرور الوقت.
• يمكن لمشابك الكابلات اللاصقة توفير تثبيت موضعي عندما تكون حالة السطح والمادة والحمولة مناسبة.

تختلف المشابك والروابط والحوامل حسب نوع التثبيت وقابلية التعديل وحالة الكابل. تعتمد الخيارات اللاصقة على نظافة السطح والمادة، بينما قد توفر الحوامل الثابتة تموضعًا أكثر استقرارًا للكابل عندما تكون الحمولة وظروف المكتب مناسبة. تدعم الروابط القابلة لإعادة الاستخدام قابلية التعديل، بينما تساعد الروابط الثابتة في الحفاظ على موضع حزمة محدد. يؤثر وزن الكابل وحجم الحزمة وخصائص السطح جميعها على أداء نقطة التحكم.

قد يختلف أداء اللصق وسلوك الإزالة وخطر البقايا حسب مادة المكتب والحمولة وحالة السطح وطريقة الإزالة، لذا يجب تقييم قوة التثبيت وفقًا للتطبيق المحدد بدلاً من افتراض أنها دائمة.

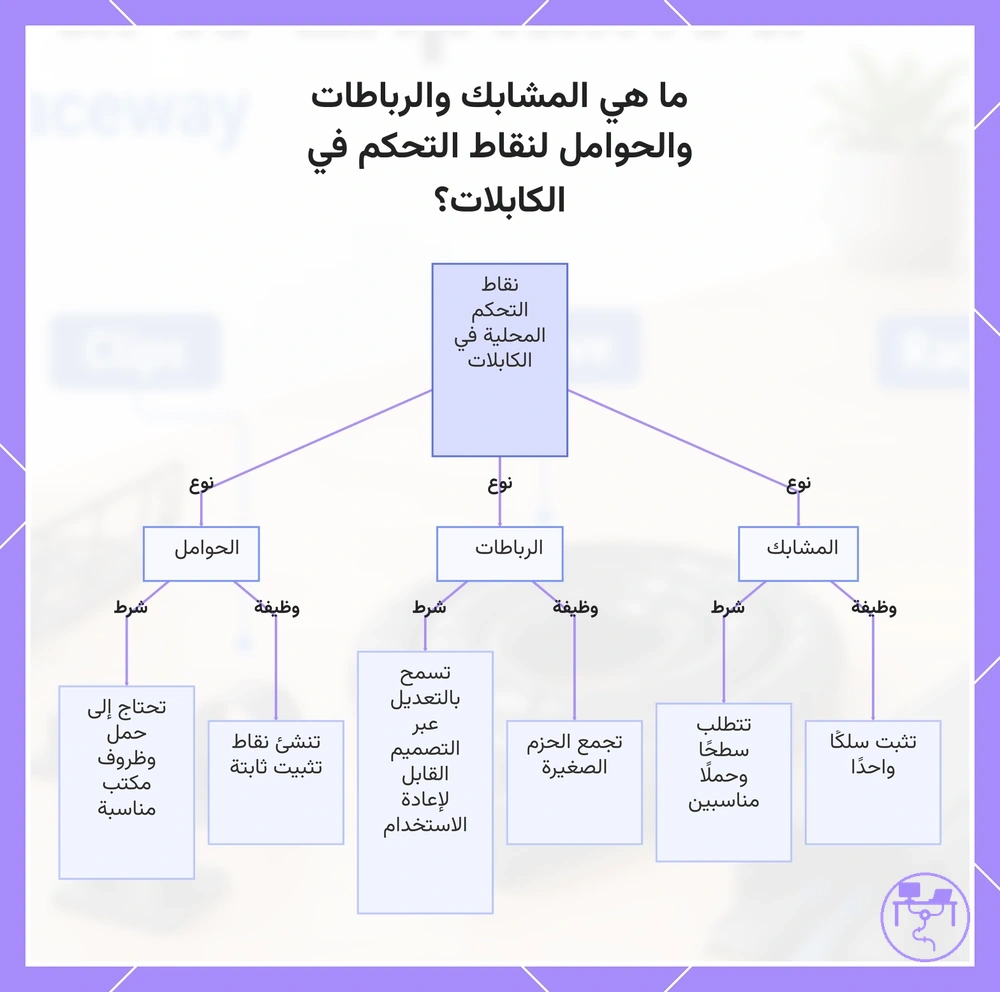

يوضح هذا المخطط الأنواع الثلاثة لنقاط التحكم المحلية في الكابلات ووظائفها وشروطها المحددة.

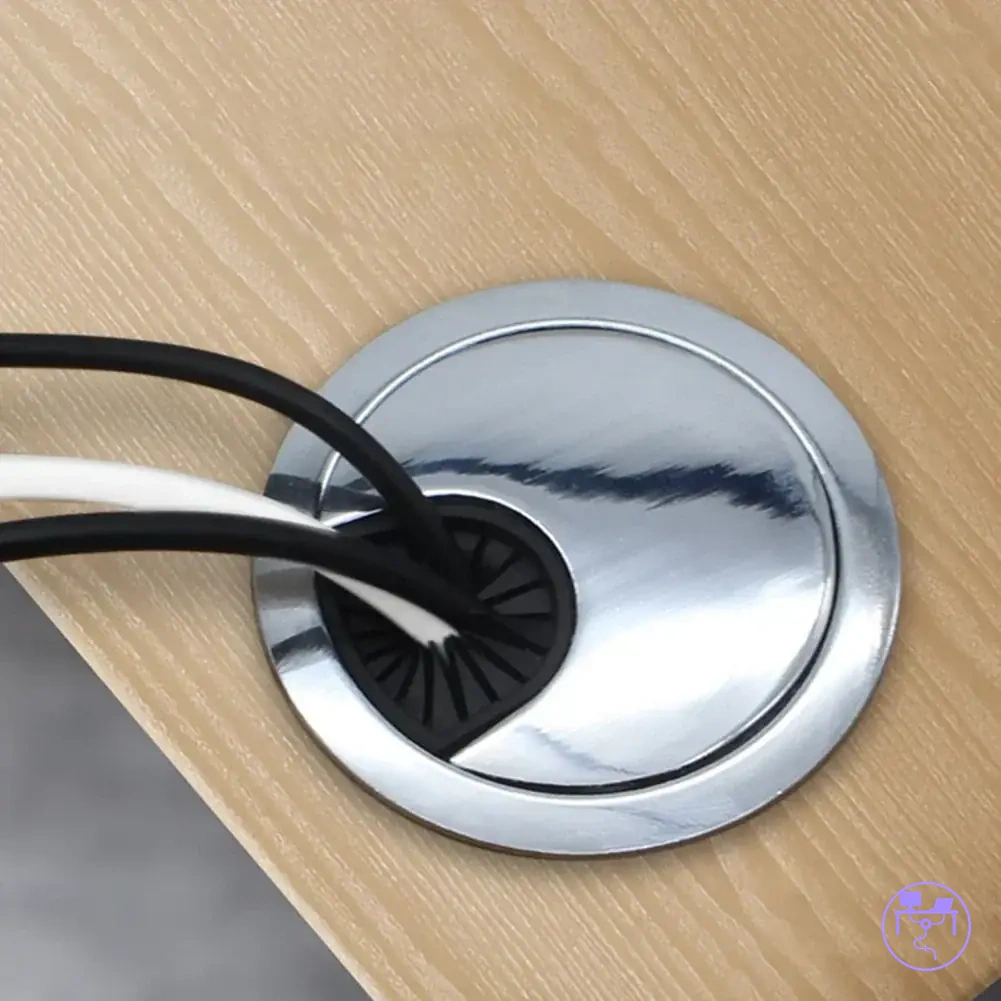

الجلب وأجزاء المرور لإدخال الكابلات من سطح المكتب

الجلب وأجزاء المرور هي مكونات إدخال كابلات سطح المكتب التي تتحكم في كيفية انتقال الكابلات بين سطح العمل والمسار السفلي. توجه الجلبة أو جزء المرور اتجاه الكابل من خلال فتحة سطح المكتب مع توفير حماية للحافة ونقطة إدخال كابل أكثر تنظيمًا على سطح المكتب.

• التحقق من أن حجم الفتحة مناسب لفتحة إدخال الكابل المقصودة.
• التحقق من أن عدد الكابلات يتناسب مع مساحة الإدخال المتاحة.
• التأكد من وجود حماية للحافة حيث تلامس الكابلات الفتحة.
• ضمان محاذاة اتجاه الكابل مع المسار السفلي المقصود.
• مراجعة الخلوص السفلي لحركة الكابلات والوصول إليها.

تؤهل الجلبة فتحة سطح المكتب من خلال اعتبارات حجم الفتحة وحماية الحافة وعدد الكابلات. يساعد جزء المرور الكابلات على المرور عبر سطح المكتب والاستمرار نحو المسار السفلي مع الحفاظ على اتجاه الكابل. يعتمد تقليل احتكاك الكابل على حالة الفتحة وعدد الكابلات وملاءمة حشوة إدخال الكابل مع فتحة سطح المكتب. يركز هذا القسم على إدخال الكابل والتحكم في الحافة بدلاً من تعديل المكتب أو تفاصيل التركيب.

حاملات شرائط الطاقة وأجزاء دعم الطاقة أسفل المكتب

حاملات شرائط الطاقة وأجزاء دعم الطاقة أسفل المكتب هي مكونات تدعم وتحدد موضع العناصر الأثقل المتعلقة بالطاقة بدلاً من مشابك الأسلاك العادية. يساعد حامل شريط الطاقة في تثبيت شريط الطاقة أو المحول في موقع محدد، مما يمكن أن يحسن الوصول والتنظيم عندما يتناسب الحامل مع الحمولة المقصودة وحالة التركيب.

• يجب أن يتناسب تصنيف الحمولة مع وزن وحجم شريط الطاقة أو المحول.
• يجب أن تتوافق طريقة التركيب مع سطح المكتب المتاح وحالة الدعم.
• يجب أن تبقى مساحة التهوية مناسبة للعناصر المتعلقة بالطاقة المدعومة.
• يجب أن يسمح الوصول بمدى معقول للوصول إلى المفاتيح والمقابس.

يؤهل حامل شريط الطاقة الدعم من خلال اعتبارات تصنيف الحمولة وأسلوب التركيب والتهوية والوصول. يمكن لأجزاء دعم الطاقة أسفل المكتب المساعدة في فصل شريط الطاقة أو المحول الضخم عن الكابلات المحيطة مع الحفاظ على قابلية الصيانة. يعتمد الثبات والمدى على تصميم الحامل وحجم المحول وحالة التركيب والمساحة المتاحة. قد تختلف احتياجات التهوية مع كثافة الكابل وحالة العناصر المدعومة.

تنظم أجزاء دعم الطاقة أسفل المكتب العناصر المتعلقة بالطاقة وتحملها، لكنها لا تحل محل التصنيف الكهربائي المناسب أو التوجيه أو تخفيف الإجهاد أو الظروف الكهربائية المحلية. أي نتيجة متعلقة بالسلامة تعتمد على سلك الطاقة وحالة المعدات وجودة التركيب والبيئة المحيطة وليس على الحامل وحده.

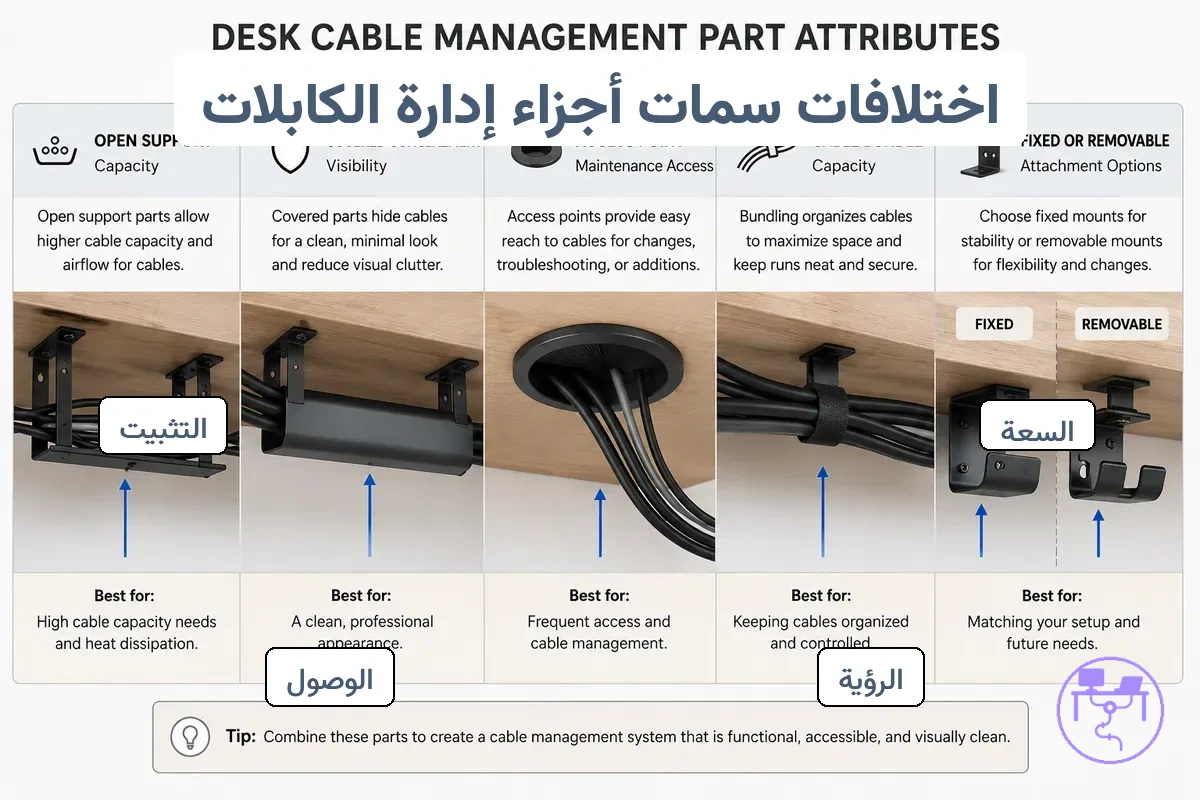

خصائص الأجزاء التي تغير سعة الكابل والرؤية والوصول

خصائص الأجزاء التي تغير سعة الكابل والرؤية والوصول تشرح لماذا تتصرف أجزاء إدارة الكابلات المتشابهة بشكل مختلف تحت نفس ظروف المكتب. السعة والرؤية والوصول والتثبيت وقابلية التعديل هي الخصائص الرئيسية المستخدمة لمقارنة كيفية تأثير الجزء على حمولة الكابل والنظافة البصرية ووصول الصيانة والتغييرات المستقبلية.

يمكن مقارنة خصائص الأجزاء التي تغير سعة الكابل والرؤية والوصول من خلال هيكل بسيط من الكيان والخاصية والقيمة. يربط الجدول أدناه بين جزء وخاصية وشرط والتأثير أو القرار الناتج. يسلط هذا النهج الضوء على سلوك الخاصية عبر عائلات الأجزاء بدلاً من التركيز على منتجات محددة.

الكيان/الجزء	الخاصية/المعيار	القيمة/الشرط	التأثير/المخاطرة/القرار
جزء الدعم	السعة	حمولة كابل أعلى	قد يوفر دعمًا أفضل عندما تبقى حمولة الكابل مناسبة للجزء
جزء الإخفاء	الرؤية	إخفاء كابل أكبر	يمكن أن يحسن النظافة البصرية لكنه قد يقلل الوصول
جزء يركز على الوصول	الوصول	مسار كابل مفتوح	قد يبسط وصول الصيانة والتغييرات المستقبلية
جزء مُركَّب	التثبيت	حالة ثابتة	يمكن أن يحسن استقرار الموضع لكنه يقلل قابلية الإزالة
جزء قابل للتعديل	قابلية التعديل	حالة قابلة للإزالة	قد يدعم التغييرات المستقبلية مع إعادة تموضع أسهل

السعة والرؤية والوصول والتثبيت وقابلية التعديل تخلق المقايضات الرئيسية بين أنواع الأجزاء. يمكن أن يحسن إخفاء الكابل الأكبر النظافة البصرية، لكن وصول الخدمة قد يصبح أكثر محدودية لأن الكابلات أقل تعرضًا. قد يحافظ التثبيت الثابت على الموضع بشكل أكثر اتساقًا، بينما يمكن أن يجعل النهج القابل للإزالة التغييرات المستقبلية أسهل. تعتمد النتائج على حمولة الكابل وملاءمة المكتب واحتياجات وصول الصيانة وحالة مسار الكابل.

عند الحاجة إلى مقارنة أعمق بين فئات المكونات الفردية، راجع مقارنة الصينية والمسار والغلاف والمشابك.

أجزاء الدعم المفتوحة مقابل أجزاء الإخفاء المغطاة

تختلف أجزاء الدعم المفتوحة عن أجزاء الإخفاء المغطاة في درجة التعرض والوصول والتحكم البصري. تحتفظ أجزاء الدعم المفتوحة مثل الصينية أو القناة J بجزء أكبر من مسار الكابل مرئيًا ويمكن الوصول إليه، بينما تقلل أجزاء الإخفاء المغطاة مثل القناة أو الغلاف من التعرض وتضع تركيزًا أكبر على التحكم البصري.

أجزاء الدعم المفتوحة	أجزاء الإخفاء المغطاة
رؤية أعلى	رؤية منخفضة
وصول أسهل للكابل	الوصول قد يكون أكثر محدودية
قد تناسب حزمة أثقل أو مسار كابل متغير	قد تناسب مشكلة كابل مرئي حيث يُفضل الإخفاء
غالبًا أسهل في التعديل عند حدوث تغييرات متكررة	غالبًا أكثر ملاءمة عندما يتغير مسار الكابل بشكل أقل

تعرض أجزاء الدعم المفتوحة جزءًا أكبر من مسار الكابل، بينما تخفي أجزاء الإخفاء المغطاة الكابلات أو تجمعها لتحسين التحكم البصري. يخلق هذا الاختلاف مقايضة بين الوصول والإخفاء بدلاً من أن يكون خيارًا أفضل بشكل مطلق. قد تكون الصينية المفتوحة أو القناة J مفضلة عندما يتطلب مسار كابل متغير وصولاً أسهل، بينما قد تكون القناة أو الغلاف مفضلين عندما يكون تقليل الكابلات المرئية أولوية أعلى. على سبيل المثال، عندما تحدث تعديلات الكابل بشكل متكرر، يمكن أن تكون الرؤية أكثر أهمية من الإخفاء لأن وصول الصيانة يظل أسهل.

أجزاء التثبيت الثابتة مقابل أجزاء التحكم في الكابلات القابلة لإعادة الاستخدام

تختلف أجزاء التثبيت الثابتة عن أجزاء التحكم في الكابلات القابلة لإعادة الاستخدام في درجة الثبات مقابل قابلية إعادة الاستخدام. تعطي أجزاء التثبيت الثابتة مثل المشبك اللاصق أو حامل اللولب أولوية للحفاظ على موضع الكابل، بينما تعطي أجزاء التحكم في الكابلات القابلة لإعادة الاستخدام مثل الرباط القابل لإعادة الاستخدام أو الشريط القابل للإزالة أولوية لقابلية التعديل وإعادة التشكيل عندما تتغير تخطيطات الكابلات.

• قد يدعم سطح مكتب مناسب المشبك اللاصق، لكن البقايا قد تختلف حسب مادة المكتب والحمولة وطريقة الإزالة.
• قد يناسب حامل اللولب ظروف الحمولة الأعلى عندما تكون أولوية التثبيت الدائم مقبولة ويكون تغيير السطح مقبولاً.
• قد يكون الرباط القابل لإعادة الاستخدام مفضلاً عندما يكون تكرار التغيير مرتفعًا وتتطلب حزم الكابلات إعادة تشكيل دورية.
• قد يدعم الشريط القابل للإزالة تعديلاً أسهل عندما تظل التغييرات المستقبلية والوصول إلى الكابل مهمين.
• يمكن أن تجعل حزم الكابلات الأثقل ظروف الحمولة والإمساك طويل المدى أكثر صلة بقرار التثبيت.

سطح المكتب وتكرار التغيير والبقايا وإعادة التشكيل هي المعايير الرئيسية التي تميز طرق التثبيت هذه. يعتمد المشبك اللاصق على حالة السطح وقد يترك بقايا في ظروف إزالة معينة. يمكن لحامل اللولب أن يزيد من ثبات التثبيت، لكن الملاءمة تعتمد على خصائص السطح والحمولة المقصودة. تركز أجزاء التحكم في الكابلات القابلة لإعادة الاستخدام على قابلية التعديل وقد تبسط إعادة التشكيل عندما تتغير تخطيطات الكابلات بانتظام.

للمستأجرين أو الإعدادات التي تتغير بشكل متكرر، قد توفر الروابط القابلة لإعادة الاستخدام والأشرطة القابلة للإزالة مرونة أكبر لأن نقاط التثبيت يمكن تعديلها بسهولة أكبر. قد تظل أجزاء التثبيت الثابتة مناسبة عندما يكون تحديد الموضع طويل المدى أولوية أعلى، لكن القرار يعتمد على سطح المكتب وحالة حزمة الكابل والتغييرات المستقبلية المتوقعة.

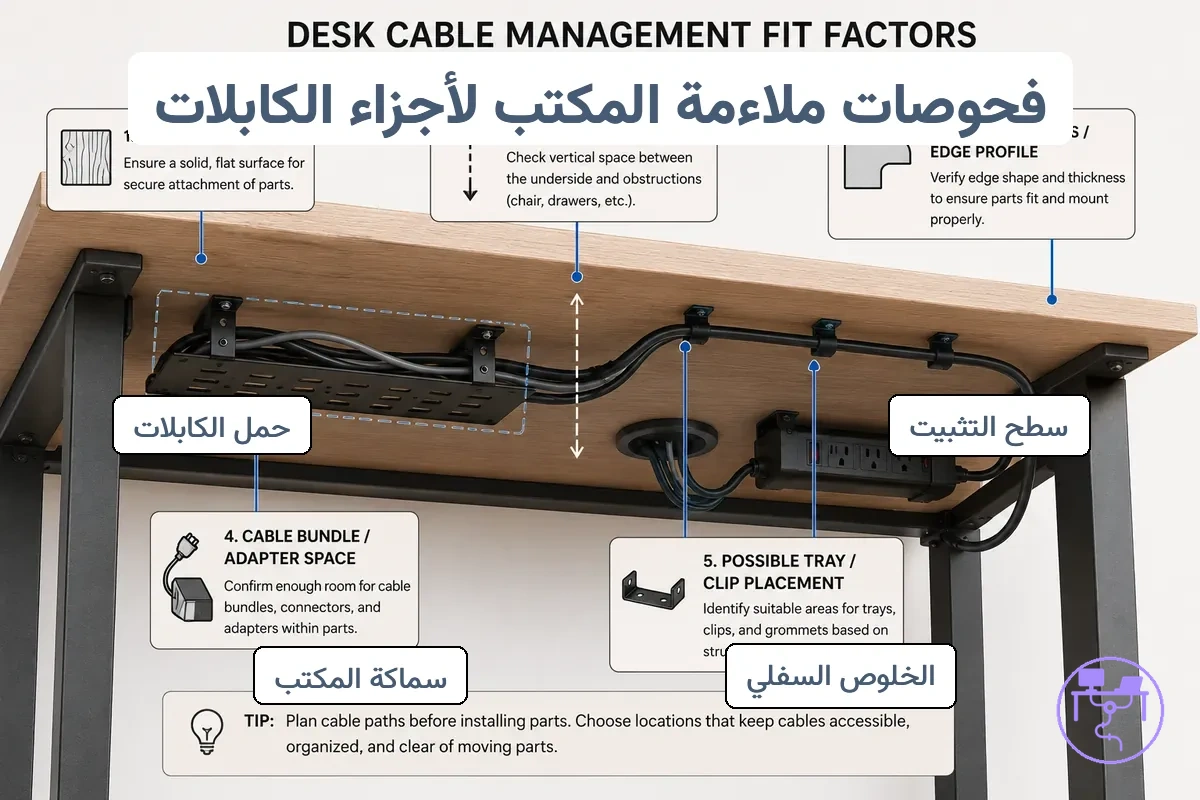

عوامل ملاءمة المكتب التي تؤثر على الأجزاء التي يمكن استخدامها

عوامل ملاءمة المكتب تحدد الأجزاء التي يمكن استخدامها لأن التوافق يعتمد على سطح التركيب والخلوص السفلي وحمولة الكابل وظروف الوصول. تساعد ملاءمة المكتب في تحديد ما إذا كان حجم الجزء وطريقة تثبيته عمليين لتكوين مكتب معين.

يمكن تقييم عوامل ملاءمة المكتب التي تؤثر على الأجزاء التي يمكن استخدامها من خلال التحقق من ظروف المكتب المرئية قبل اختيار الجزء. توضح الصورة ظروف المكتب التي تؤثر على نتائج الملاءمة والثبات والوصول للمكونات الشائعة لإدارة الكابلات.

يعتمد توافق المكتب على التحقق المبني على الظروف بدلاً من الافتراضات. استخدم قائمة التحقق هذه للتحقق مما إذا كان المكتب يمكنه استيعاب الجزء المقصود وترتيب الكابل.

• تحقق من أن سطح التركيب يوفر مساحة تركيب كافية لطريقة التثبيت المقصودة.
• افحص الخلوص السفلي لتأكيد أن حجم الجزء يمكن أن يتناسب دون الحد من توجيه الكابل أو الوصول إليه.
• راجع سمك المكتب أو شكل الحافة عندما تؤثر حالة المشبك أو اللولب أو اللاصق على التركيب.
• قارن حمولة الكابل وحجم المحول بمساحة الدعم المتاحة.
• أكد أن منطقة التركيب تسمح بوصول معقول للصيانة وتغييرات الكابل.
• ضع في الاعتبار ما إذا كانت الإزالة المستقبلية أو إعادة التموضع قد تؤثر على اختيار التثبيت.

يصبح التحقق من الملاءمة أكثر أهمية عندما يكون الخلوص السفلي محدودًا أو تزداد حمولة الكابل أو تكون مساحة المحول مقيدة أو يكون الوصول مقيدًا بالجزء السفلي للمكتب. يمكن أن تؤثر هذه الظروف على الثبات ومرونة التوجيه ووصول الصيانة، مما يجعلها إشارات قرار مفيدة للتحقق من الملاءمة قبل اختيار الأجزاء.

تحدد ملاءمة المكتب ما إذا كانت ظروف سطح التركيب ونتائج فحص الخلوص ومتطلبات حمولة الكابل تدعم الاستخدام العملي للجزء. عندما يظل التوافق غير مؤكد، من المفيد اختيار الأجزاء المناسبة للتجهيز باستخدام معايير قائمة على الملاءمة قبل اتخاذ القرار.

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

سطح التركيب وسمك المكتب والخلوص السفلي

سطح التركيب وسمك المكتب والخلوص السفلي تحد من خيارات التثبيت لأن هذه الظروف تحدد ما إذا كانت طريقة التثبيت بالمشبك أو اللاصق أو اللولب أو بدون حفر قد تكون مناسبة. يعتمد نجاح التركيب على مادة المكتب ومساحة التركيب المتاحة ومساحة الخلوص أسفل المكتب.

قد يحدد سطح التركيب مدى ملاءمة اللاصق بناءً على المادة وحالة السطح. يمكن أن يحد سمك المكتب وشكل الحافة من ملاءمة المشبك أو يسمح بها اعتمادًا على مساحة القبض المتاحة. قد يمنع الخلوص السفلي التموضع عندما يقلل عائق من الوصول أو المساحة المتاحة لصينية أو مشبك أو جزء مماثل. قد تكون طرق التثبيت باللولب مناسبة في بعض الظروف، لكن يجب التحقق من قرارات التركيب الدائمة قبل تغيير المكتب.

• تحقق من أن حالة سطح التركيب تناسب طريقة التثبيت المقصودة.
• افحص ما إذا كان سمك المكتب وشكل الحافة قد يحدان من ملاءمة المشبك.
• أكد أن الخلوص السفلي يوفر مساحة كافية للجزء المحدد والوصول إلى الكابل.
• راجع نقاط العوائق القريبة التي قد تقلل مساحة الخلوص أو تمنع التموضع.
• قارن ملاءمة المشبك واللاصق واللولب وطريقة عدم الحفر مقابل مساحة التركيب المتاحة.
• ضع في الاعتبار ما إذا كانت احتياجات الوصول المستقبلية قد تؤثر على ملاءمة التثبيت.

حجم حزمة الكابلات ووزن المحول ومساحة شريط الطاقة

حجم حزمة الكابلات ووزن المحول ومساحة شريط الطاقة تؤثر على التوافق لأن حمولة الكابل تشمل عدد الأسلاك وقطر الحزمة وحجم المحول واحتياجات الوصول. تساعد هذه الظروف في تحديد سعة الصينية وسعة الحامل وملاءمة الغلاف وملاءمة المشبك دون افتراض سعة تتجاوز المعلومات المصنفة للمنتج.

حالة الحمولة	ما يجب التحقق منه	الجزء المتأثر	النتيجة المحتملة
خفيفة	عدد الأسلاك وحجم الكابل	الغلاف أو المشبك	ازدحام أقل ووصول أسهل
متوسطة	قطر الحزمة وحجم المحول	الصينية أو الغلاف	الوصول قد يصبح أكثر محدودية
أثقل	وزن المحول ومساحة شريط الطاقة	الصينية أو الحامل	الازدحام أو الإجهاد أو الترهل قد يزداد

حجم حزمة الكابلات يمكن أن يؤثر على سعة الصينية لأن قطر الحزمة الأكبر ووزن الكابل قد يزيدان من الترهل عندما تكون ظروف الدعم محدودة. وزن المحول يمكن أن يؤثر على سعة الحامل وثباته ووصوله عندما يشغل حجم المحول مساحة أكبر من المتوقع. مساحة شريط الطاقة تؤثر على الخلوص والتهوية وقابلية الخدمة لأن التخطيطات المزدحمة قد تقلل الوصول إلى الكابلات والأجهزة المتصلة. إعداد كابلات الأجهزة الطرفية الخفيفة قد يضع متطلبات أقل على أجزاء الدعم، بينما الإعداد الذي يحتوي على محولات كثيرة أو شرائط طاقة قد يتطلب اهتمامًا أوثق بحمولة الكابل والازدحام ونتائج الإجهاد التي تعتمد على المعلومات المصنفة للمنتج وظروف التركيب.

كيف تعمل الأجزاء معًا عبر مسار كابل واحد

يتم تعريف كيفية عمل الأجزاء معًا عبر مسار كابل واحد من خلال الوظائف المختلفة التي تدير كل مرحلة من مراحل مسار الكابل. يحتاج مسار الكابل عادةً إلى نقطة إدخال ودعم وتجميع ونقاط تحكم لأن الأجزاء المختلفة تتعامل مع احتياجات خصائص مختلفة وتساهم في النتيجة الإجمالية.

يجمع مسار الكابل بين المراحل المتصلة بدلاً من الاعتماد على جزء واحد. يساعد إدخال سطح المكتب في ربط مسار الكابل المرئي بالمسار السفلي، ويساعد الدعم أسفل المكتب في حمل حزمة الكابلات، ويساعد تجميع الحزمة في إدارة حجم الكابل على طول مسار الكابل، ويساعد التحكم في نقطة النهاية في إدارة الارتخاء وموضع الكابل. ترتبط كل مرحلة بحاجة خاصة بخاصية معينة تؤثر على اختيار الجزء وظروف الوصول.

• نقطة الإدخال: مكون إدخال سطح المكتب مثل الجلبة يساعد في توجيه الاتجاه من سطح المكتب إلى المسار السفلي.
• الدعم أسفل المكتب: صينية أو جزء دعم مماثل يساعد في دعم حزمة الكابلات والحفاظ على الوصول على طول مسار الكابل.
• تجميع الحزمة: غلاف أو جزء تجميع يساعد في تجميع الكابلات وتقليل الازدحام على طول مسار التوجيه.
• التحكم في نقطة النهاية: مشابك أو روابط أو نقاط تحكم مماثلة تساعد في التحكم في الارتخاء وموضع الكابل بالقرب من نهاية مسار السلك.

إذا كان مسار الكابل يشمل كابلات الأجهزة الطرفية ومحولاً وتوصيل طاقة، فقد يربط المسار نقطة إدخال سطح المكتب بالدعم أسفل المكتب، ويستمر عبر مرحلة التجميع، وينتهي عند مواقع التحكم في نقطة النهاية. يمكن أن تختلف النتيجة حسب تخطيط المكتب وعدد الكابلات واحتياج الخاصية المرتبط بكل مرحلة.

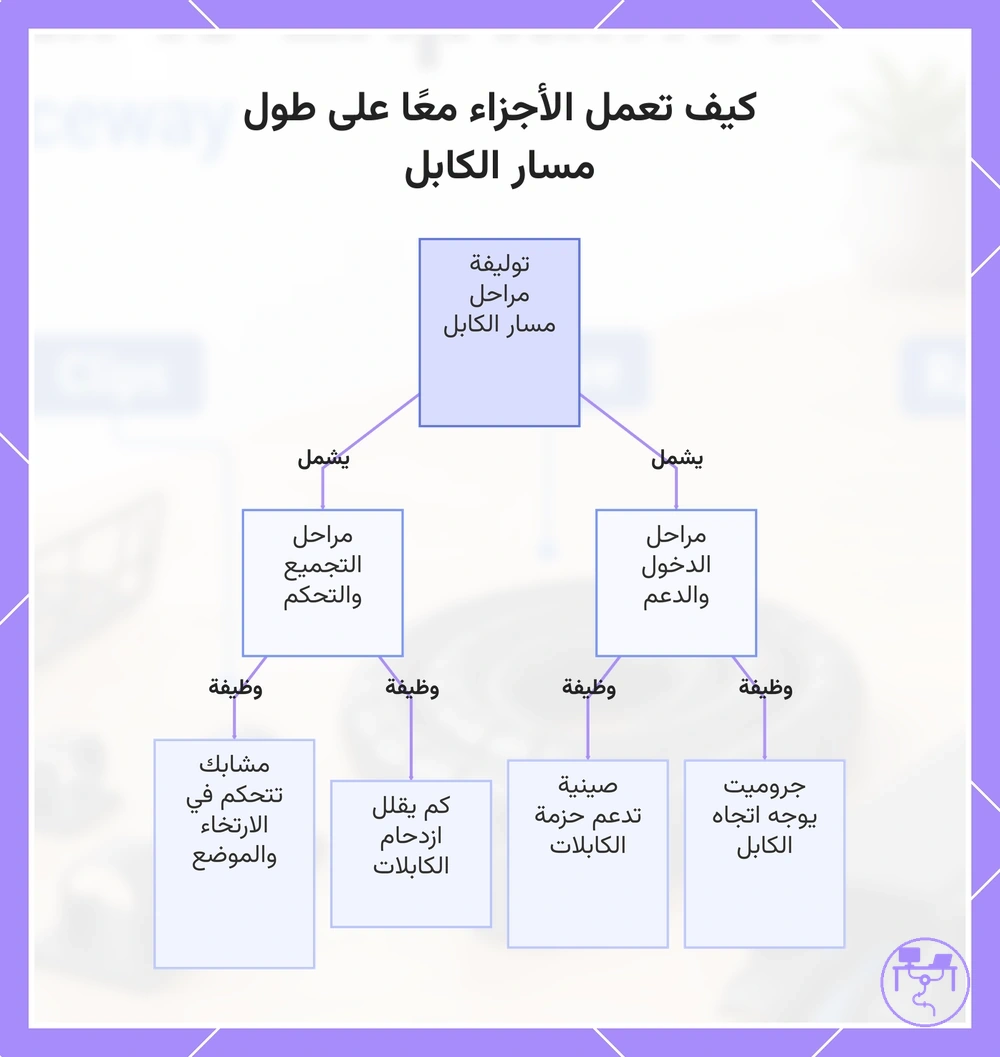

يوضح هذا المخطط المراحل الأربع الرئيسية لمسار الكابل ووظيفة كل مرحلة.

حدود خاصة بالجزء قبل التركيب أو التوجيه

يجب التحقق من الحدود الخاصة بالجزء قبل التركيب أو التوجيه لأن ظروف الحمولة والسطح والوصول والطاقة والتعديل يمكن أن تؤثر على ما إذا كان الجزء يظل مناسبًا لمسار الكابل المقصود. تساعد هذه الحدود التي تسبق التركيب في تقييم القرارات قبل اتخاذ أي إجراء.

يمكن أن تؤثر حدود الحمولة على أجزاء الدعم عندما يتجاوز وزن الكابل أو حجم المحول أو العناصر المتعلقة بالطاقة الظروف العملية للجزء المختار. يمكن أن تؤثر حدود السطح على موثوقية التثبيت، بينما قد تقلل حدود الوصول من مرونة الصيانة أو التعديل بعد التوجيه. يمكن أن تؤثر ظروف دعم الطاقة على الثبات، ويمكن أن تصبح حدود التعديل ذات صلة عندما تكون تغييرات الكابل المستقبلية متوقعة.

تسلط قائمة التحقق أدناه الضوء على الحدود الشائعة الخاصة بالجزء والتي قد تؤثر على قرارات التوجيه. تركز هذه الفحوصات على الظروف والحدود العملية بدلاً من إجراءات التركيب.

• تحقق مما إذا كانت حمولة الكابل قد تساهم في زيادة تحميل الحامل في ظل الظروف المقصودة.
• تحقق مما إذا كانت حالة السطح ونظافته قد تزيدان من خطر فشل اللاصق.
• تحقق مما إذا كان وضع الجزء قد يخلق وصولاً محظورًا إلى الكابلات أو المنافذ أو مناطق التعديل.
• تحقق مما إذا كان حجم شريط الطاقة أو المحول قد يؤثر على الثبات أو الخلوص أو ظروف الدعم.
• تحقق مما إذا كانت الروابط المشدودة قد تزيد الإجهاد أو تقلل مرونة التعديل.
• تحقق مما إذا كان ازدحام الكابلات قد يحد من الوصول أو تنظيم الكابل على طول المسار.
• تحقق مما إذا كانت احتياجات التعديل المستقبلية قد تؤثر على اختيار الجزء وقرارات التوجيه.

يحدد هذا القسم الحدود قبل الإجراء ولا يشرح عملية التركيب الكاملة. إذا كانت خطوات التنفيذ مطلوبة، فراجع كيفية تركيب أجزاء إدارة الكابلات.

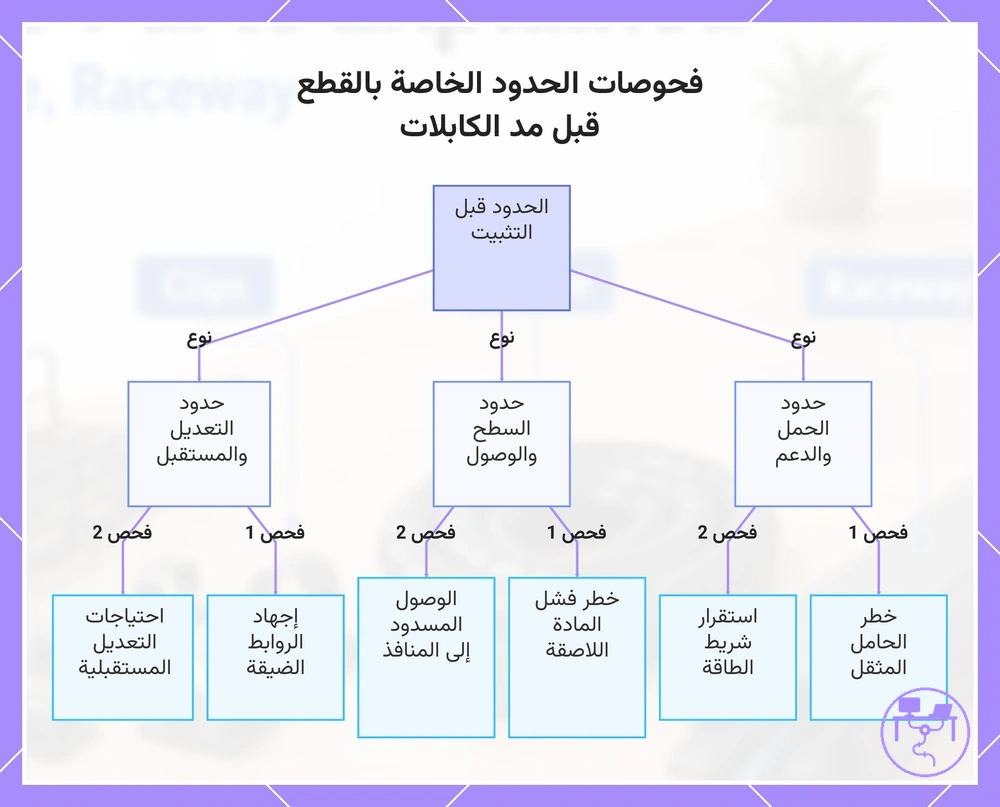

يوضح هذا المخطط الفئات الرئيسية للحدود قبل التثبيت والفحوصات المحددة التي يجب إجراؤها قبل مد الكابلات.
